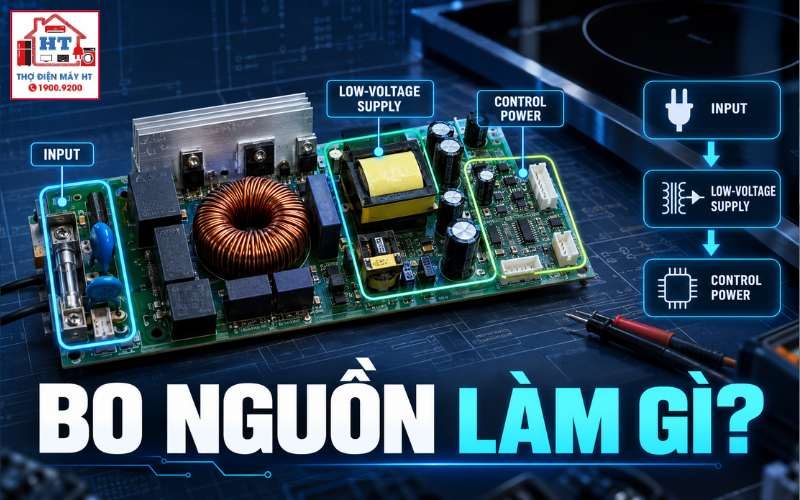

Bo nguồn phụ (SMPS) trên bo bếp từ là khối chịu trách nhiệm hạ áp từ DC bus sơ cấp và cấp các rail nuôi MCU, mạch kích và quạt. Từ dữ kiện ban đầu ta chỉ có thể kết luận phạm vi khối nghi ngờ (nguồn phụ), chứ chưa xác định linh kiện hỏng — bắt buộc kiểm tra an toàn: cách ly nguồn, xả tụ DC bus và phân biệt Hot GND / Cold GND trước mọi phép đo. Bất kỳ phép đo trị số cụ thể đều cần đối chiếu với tài liệu theo model.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu (ví dụ: bếp “không lên nguồn”, không có hiển thị, quạt không chạy) là điểm khởi đầu; đây là Quan sát chứ không phải chẩn đoán. Trước khi đưa ra giả thuyết về IC nguồn hay tụ khô, thu thập: ảnh tem/model (nếu có), mô tả triệu chứng, dấu khói/mùi khét, và thực hiện kiểm tra an toàn cơ bản (ngắt nguồn, xả tụ). Nếu phát hiện tụ nổ, vết cháy hoặc dây dẫn chảy mỡ → dừng mọi phép đo và đánh giá nguy cơ nổ/điện giật.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh chẩn đoán — Sơ cấp / IC nguồn / Rail thứ cấp
4.1. Kiểm tra cầu chì và mạch đầu vào sơ cấp
4.2. Kiểm tra DC bus sơ cấp và mạch mồi IC nguồn
4.3. Kiểm tra rail thứ cấp và tải
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Rail | Dải giá trị phổ biến | Khối tải tiêu thụ | Hiện tượng khi rail bất thường |
|---|---|---|---|
| DC bus sơ cấp | ~300V DC (tùy model) | Bo nguồn sơ cấp, mạch công suất | IC nguồn không mồi, bếp không cấp điện thứ cấp |
| Rail logic | ~5V (hoặc 3.3V) tùy thiết kế | MCU, HMI, buzzer | Không hiển thị, phím không phản hồi |
| Rail kích | ~12V–18V (thường cao hơn rail logic) | Gate driver IGBT, relay, quạt | Không kích được tầng công suất, quạt không chạy |
Lưu ý: các giá trị là tham khảo phổ biến; luôn đối chiếu trị số thực với tài liệu theo model trước khi kết luận.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Đặt que mass oscilloscope giữa Hot GND và Cold GND khi mạch đang có điện → gây hỏng thiết bị and nguy cơ tai nạn.
- Sai lầm: Thay IC nguồn ngay sau khi thấy rail mất mà không cô lập tải → có thể lặp lỗi nếu nguyên nhân là tải ngoài.
- Sai lầm: Đọc trị số rail thứ cấp khi bo chưa được cấp qua tải giả/hạn dòng → trị số không phản ánh hoạt động tải thực.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu phát hiện tụ điện phồng/nổ, mùi khét, vết cháy hoặc tia lửa khi cấp điện. Ngay lập tức ngắt nguồn, cách ly thiết bị và báo cho kỹ thuật viên có năng lực xử lý.
Cẩn thận: luôn xả tụ DC bus trước khi chạm vào phần sơ cấp; dùng PPE; khi đo trên mạch đang cấp điện chỉ cho kỹ thuật viên có kinh nghiệm và thiết bị cách ly.
Đã xác nhận: dùng bóng đèn sợi đốt hoặc nguồn giới hạn dòng như tải giả khi cấp điện thử sau sửa để tránh chập nổ.
Sau bài này bạn phải phân biệt được
- Phân biệt Quan sát (bếp không lên), Giả thuyết (có thể do SMPS hoặc do tải chập) và test (đo cầu chì, DC bus, rail thứ cấp).
- Biết tại bước nào cần dừng vì an toàn (tụ nổ, mùi khét) và bước nào cần đo nóng có tải giả.
- Hiểu hạn chế của phép đo: trị số đo trên một bo không thể dùng làm chuẩn cho tất cả model — đối chiếu manual model là bắt buộc.
Học tiếp theo đúng đường chẩn đoán
Các câu hỏi kỹ thuật thường gặp
9.1 Vì sao DC bus vẫn có điện nhưng IC nguồn không khởi động được dao động?
Nếu DC bus có điện nhưng IC không dao động, đó là dấu hiệu IC không được cấp VCC mồi hoặc mạch mồi/start-up resistor/điện trở mồi bị lỗi. Trước khi kết luận IC hỏng, kiểm tra đường cấp VCC dành cho IC (mạch mồi), điện trở khởi động và các linh kiện snubber/xung sơ cấp có dấu hư hại; đo bằng dụng cụ phù hợp và theo tài liệu model.
9.2 Làm sao phân biệt nguồn phụ bị mất áp do hỏng bo nguồn hay do chập vi điều khiển?
Phân biệt bằng cách cô lập tải: đo rail thứ cấp khi bo nằm độc lập (không đấu nối tải) — nếu rail ổn khi không tải nhưng sụt khi nối MCU, khả năng cao do tải/MCU chập. Ngoài ra, cấp nguồn ngoài giới hạn dòng (với cách ly) vào rail logic để kiểm tra dòng tiêu thụ của MCU trước khi quyết định thay bo.
9.3 Có nên dùng bộ nguồn đa năng để cấp thử khi không có linh kiện thay thế?
Bộ nguồn đa năng chỉ nên dùng để kiểm tra tạm (với giới hạn dòng và cách ly) nhằm xác minh chức năng rail logic; trước khi cấp phải đảm bảo tính an toàn về cách ly và mức điện áp phù hợp. Không dùng bộ nguồn không cách ly nối trực tiếp giữa Hot GND và Cold GND vì có thể gây chập hoặc nguy cơ điện giật.
