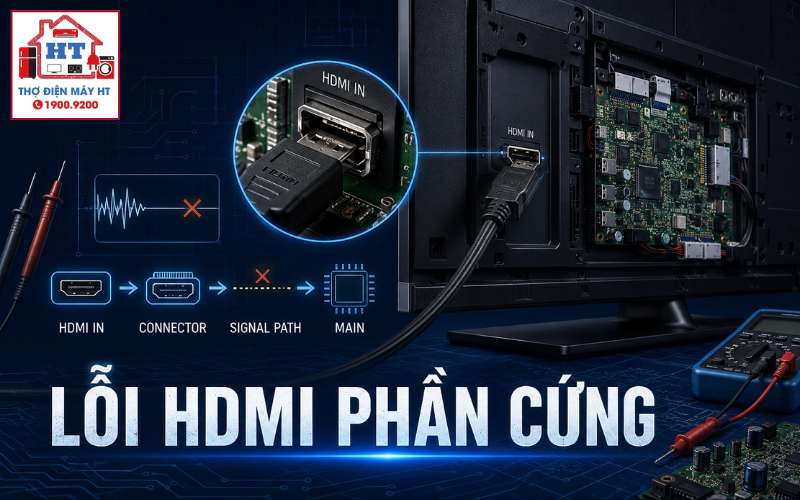

Tivi không nhận HDMI là lỗi thường gặp, có thể xuất phát từ cáp, nguồn phát, cài đặt hoặc phần cứng bên trong tivi. Để chẩn đoán chính xác, cần loại trừ từng yếu tố theo thứ tự: thử thiết bị phát và cáp khác, kiểm tra đúng đầu vào, rồi mới tiến hành kiểm tra phần cứng như cổng HDMI, nguồn 5V và mạch bảo vệ. Bài viết này trình bày quy trình chẩn đoán kỹ thuật tổng quát, không áp dụng cho từng model cụ thể do thiếu sơ đồ mạch chi tiết. Người không có chuyên môn không nên tự mở tivi để tránh rủi ro về điện và tĩnh điện.
Hiểu đúng hiện tượng trước khi đo
Trước khi tiến hành bất kỳ phép đo nào, cần xác định rõ biểu hiện thực tế của lỗi HDMI:
- No Signal/Không có tín hiệu: Màn hình báo không nhận được tín hiệu từ thiết bị phát.
- Màn hình đen hoàn toàn: Không hình, không tiếng dù thiết bị phát vẫn hoạt động.
- Hình ảnh chập chờn, nhiễu, mất tín hiệu liên tục: Có thể do tiếp xúc kém hoặc nhiễu tín hiệu.
- Chỉ có tiếng, không có hình (hoặc ngược lại): Gợi ý lỗi ở phần xử lý tín hiệu hình/âm thanh.
Việc phân biệt các biểu hiện này giúp tránh nhầm lẫn giữa lỗi phần mềm, cấu hình và lỗi phần cứng.
Bản đồ hệ thống liên quan đến triệu chứng
Các đường tín hiệu phụ trợ
- Nguồn 5V: Cấp từ tivi sang thiết bị phát, cần thiết cho giao tiếp DDC và HPD.
- Hot-Plug-Detect (HPD): Thông báo cho thiết bị phát biết tivi đã sẵn sàng nhận tín hiệu.
- DDC (I2C): Đường giao tiếp để trao đổi thông tin EDID (độ phân giải, chuẩn hỗ trợ).
- TMDS: Đường truyền dữ liệu hình ảnh số tốc độ cao.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra loại trừ lỗi ngoại vi và cài đặt
A1. Kiểm tra thiết bị nguồn phát
A2. Kiểm tra cáp HDMI
A3. Kiểm tra cài đặt đầu vào trên tivi
Nhánh B — Phân tích lỗi phần cứng (chỉ dành cho kỹ thuật viên)
Cẩn thận: Các bước sau yêu cầu mở máy, tiếp xúc với bo mạch và nguồn điện. Chỉ kỹ thuật viên có chuyên môn, dụng cụ cách ly và kiểm soát ESD mới được thực hiện.
B1. Kiểm tra trực quan cổng HDMI và khu vực lân cận
B2. Đo kiểm tra nguồn 5V tại cổng HDMI
B3. Kiểm tra diode bảo vệ ESD (tùy chọn nâng cao)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Bước kiểm tra | Dụng cụ | Điểm đo | Kết quả mong đợi | Ý nghĩa |
|---|---|---|---|---|
| Đo nguồn 5V HDMI | VOM DC | Chân 18 HDMI, mass sườn máy | ~5V | Nguồn cấp cho giao tiếp HDMI |
| Đo diode ESD | VOM diode/ohm | 2 đầu diode bảo vệ | Chỉ thông 1 chiều | Diode còn tốt, không chập |
Những lỗi chẩn đoán người mới rất dễ mắc
- Vội kết luận hỏng mainboard: Khi chưa loại trừ cáp, nguồn phát và thử các cổng HDMI khác.
- Bỏ qua cài đặt đầu vào hoặc chế độ Deep Color: Khiến tivi không hỗ trợ và báo “No Signal”.
- Chỉ thử một cổng HDMI: Có thể chỉ một cổng hỏng, các cổng khác vẫn hoạt động.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Khi không có sơ đồ mạch, không xác định được điểm đo, hoặc không có thiết bị đo chuyên dụng (máy hiện sóng để kiểm tra tín hiệu TMDS).
Cẩn thận: Không tự ý mở máy, đo điện lưới hoặc thao tác trên bo mạch khi chưa đủ kiến thức và dụng cụ bảo hộ ESD.
Sau bài này bạn phải phân biệt được
- Phân biệt lỗi do cấu hình/ngoại vi (cáp, nguồn phát, cài đặt) và lỗi phần cứng nội tại (cổng, nguồn 5V, mạch bảo vệ).
- Nhận biết hư hỏng vật lý (gãy cổng, cháy chân) và hư hỏng mạch điện (mất nguồn, chập diode).
- Hiểu vị trí và vai trò của IC HDMI trong luồng tín hiệu, chỉ nghi ngờ khi đã loại trừ các khối khác.
Học tiếp theo đúng đường chẩn đoán
