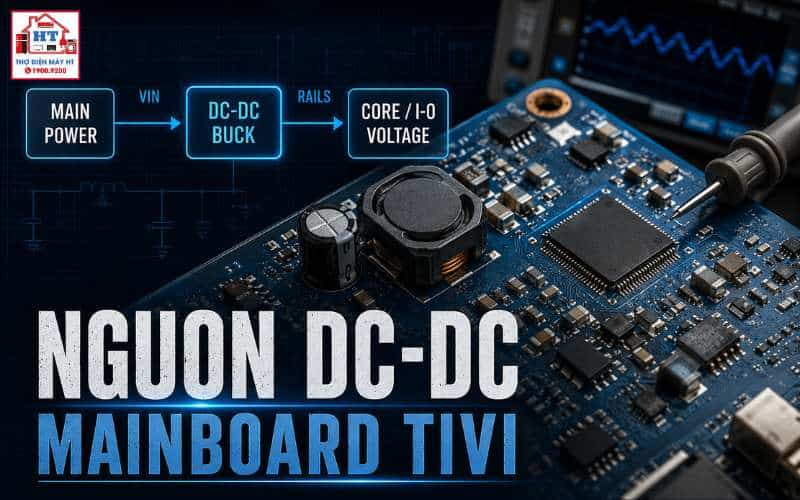

Nguồn DC-DC mainboard Tivi: Đường nào cần kiểm tra trước?

Nguồn DC-DC trên mainboard tivi có nhiệm vụ chuyển đổi điện áp DC đầu vào (thường là 12V hoặc 5V từ bo nguồn) thành nhiều mức điện áp thấp hơn, ổn định để nuôi các khối SoC, RAM, eMMC và các mạch logic. Các khối này thường nằm gần chip xử lý chính, nhận diện qua cụm IC nguồn (buck converter), cuộn cảm (inductor) và tụ lọc đầu ra. Việc xác định đúng vị trí các khối nguồn DC-DC là bước đầu tiên để chẩn đoán khi tivi không hoạt động hoặc treo logo.

Sơ đồ khối dưới đây mô tả luồng năng lượng từ nguồn vào đến các tải chính trên mainboard tivi:

Nguồn vào (12V/5V từ bo nguồn)
→ Nguồn cấp trước (Standby: 3.3VSTB/5VSTB)
→ Vi điều khiển (MCU)
→ Tín hiệu PS-ON/Enable
→ Các khối DC-DC (SoC Core, RAM, I/O, eMMC)

Các khối nguồn này không bật đồng thời mà tuân theo một trình tự khởi động (power sequence), phụ thuộc vào tín hiệu điều khiển từ vi điều khiển hoặc SoC.

3.1. Nguồn đầu vào (VCC_IN)

Đây là điểm khởi đầu của mọi phép đo, thường là 12V hoặc 5V lấy từ bo nguồn chính. Nếu không có điện áp này, cần kiểm tra lại bo nguồn trước khi tiếp tục.

3.2. Nguồn cấp trước (Standby)

Các đường nguồn standby (ví dụ 5VSTBY, 3.3VSTBY) luôn có khi cắm điện, cấp cho vi điều khiển và mạch nhận tín hiệu remote. Mất nguồn này, tivi sẽ không nhận lệnh bật.

3.3. Các Rail nguồn thứ cấp chính (ví dụ)

• Nguồn SoC (VCORE): Điện áp thấp (khoảng 0.9V–1.2V), dòng cao, cấp cho lõi xử lý trung tâm.
• Nguồn RAM (VDDR): Ví dụ 1.35V, 1.5V, 1.8V, cấp cho bộ nhớ động.
• Nguồn I/O, eMMC/Flash (VIO): Ví dụ 3.3V, 1.8V, cấp cho các khối ngoại vi và bộ nhớ.

Lưu ý: Các giá trị trên chỉ là ví dụ phổ biến, cần tra cứu tài liệu đúng model để xác định trị số chính xác.

Các rail nguồn trên mainboard không bật cùng lúc mà theo chuỗi logic. Đầu tiên, nguồn standby có trước để nuôi vi điều khiển. Khi nhận lệnh mở máy (từ remote hoặc phím cứng), vi điều khiển xuất tín hiệu PS-ON đến bo nguồn và các tín hiệu Enable (EN) đến các IC nguồn DC-DC. Mỗi khối nguồn chỉ hoạt động khi nhận được tín hiệu EN phù hợp. Nếu một nguồn trong chuỗi bị mất, các nguồn phía sau sẽ không khởi động, dẫn đến hiện tượng tivi không lên hình, treo logo hoặc mất chức năng.

• Bước 1: Quan sát & đo nguội
• Kiểm tra bằng mắt các linh kiện nguồn DC-DC có dấu hiệu cháy nổ, phù tụ.
• Dùng VOM thang đo điện trở/diode để kiểm tra chạm chập giữa các cuộn dây nguồn và mass.
• Bước 2: Đo nóng nguồn vào
• Cấp điện, đo điện áp đầu vào (12V/5V) tại chân jack cắm từ bo nguồn.
• Nếu không có điện áp, dừng kiểm tra mainboard, chuyển sang bo nguồn.
• Bước 3: Đo nóng nguồn cấp trước
• Đo các rail standby (5VSTBY, 3.3VSTBY). Nếu mất, tập trung vào khối nguồn cấp trước.
• Bước 4: Đo nóng các rail thứ cấp
• Bật máy, đo điện áp đầu ra tại các cuộn dây của từng khối DC-DC.
• Nếu một rail mất áp, chuyển sang kiểm tra tín hiệu Enable.
• Bước 5: Đo tín hiệu Enable
• Đo tín hiệu EN tại chân IC nguồn DC-DC. Nếu có EN mà không có áp ra, khả năng cao IC nguồn hoặc mạch tải có vấn đề. Nếu không có EN, lỗi nằm ở tầng điều khiển phía trước.

• Mất áp hoàn toàn: Có thể do mất nguồn vào, mất lệnh Enable, IC nguồn DC-DC lỗi hoặc tải bị chạm nặng.
• Sụt áp (thấp hơn định mức): Thường do tải nặng (chạm nhẹ), lỗi mạch hồi tiếp hoặc IC nguồn yếu.
• Áp ra dao động, không ổn định: Có thể do lỗi IC nguồn, tụ lọc đầu ra hỏng hoặc mạch hồi tiếp bất thường.
• Linh kiện khả nghi: Tụ gốm bị rỉ/chập, IC nguồn DC-DC, Mosfet (nếu dùng ngoài), diode chỉnh lưu.

Không kết luận linh kiện hỏng chỉ từ triệu chứng; mọi giả thuyết cần xác minh bằng phép đo thực tế.

• Chỉ dành cho kỹ thuật viên đã qua đào tạo.
• Cách ly: Nên dùng biến áp cách ly khi sửa chữa.
• Điểm mass: Phải lấy mass tham chiếu đúng trên bo mạch (mass thứ cấp), không dùng mass sơ cấp hoặc vỏ máy.
• Que đo: Dùng que đo nhọn, thao tác cẩn thận tránh chập chân linh kiện.
• Điều kiện dừng: Ngừng kiểm tra ngay nếu thấy khói, mùi khét hoặc linh kiện nóng bất thường.

8.1. Làm sao biết điện áp đúng của một rail nếu không có sơ đồ?

Bạn cần tra cứu tài liệu kỹ thuật đúng model hoặc so sánh với mainboard cùng loại. Không nên đoán trị số chỉ dựa vào kinh nghiệm vì mỗi model có thể khác nhau.

8.2. Đo nguội và đo nóng khác nhau thế nào khi kiểm tra nguồn DC-DC?

Đo nguội kiểm tra chạm chập, phù tụ khi chưa cấp điện; đo nóng kiểm tra điện áp thực tế khi bo mạch đang hoạt động. Đo nóng tiềm ẩn rủi ro cao, chỉ dành cho kỹ thuật viên đủ năng lực.

8.3. Tại sao một số đường nguồn chỉ xuất hiện sau khi bấm nút mở máy?

Vì các rail này phụ thuộc vào tín hiệu Enable hoặc PS-ON từ vi điều khiển. Chúng chỉ được cấp khi tivi nhận lệnh bật và qua các bước khởi động an toàn.

8.4. Có thể thay thế IC nguồn DC-DC bằng loại tương đương không?

Chỉ thay thế khi đã xác minh đúng mã linh kiện và thông số kỹ thuật tương thích theo datasheet. Không dùng linh kiện không rõ nguồn gốc hoặc sai thông số.

• Vị trí, vai trò và cấu trúc các khối nguồn DC-DC trên mainboard tivi.
• Trình tự kiểm tra từ nguồn vào, standby, enable đến các rail thứ cấp.
• Cách phân biệt đo nguội và đo nóng, nhận biết khi nào phải dừng kiểm tra.
• Vì sao không thể kết luận linh kiện hỏng chỉ từ triệu chứng hoặc trị số đo thiếu tài liệu.
• Nguyên tắc an toàn khi thao tác trên bo mạch đang cấp điện.
