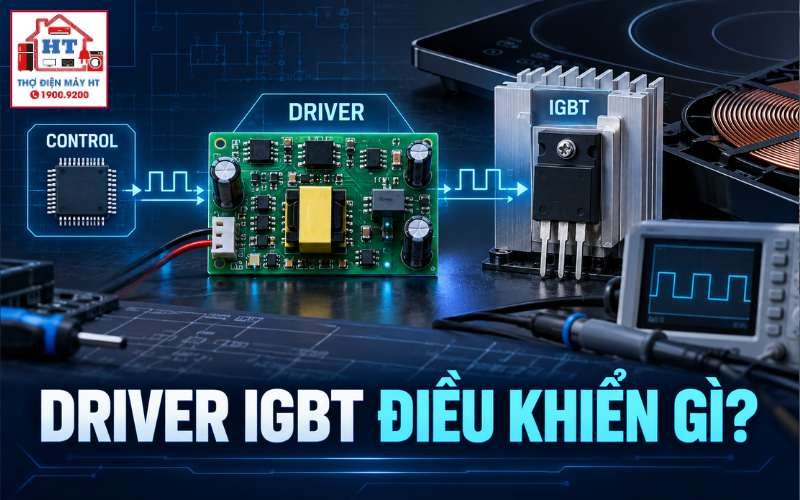

Mạch driver IGBT bếp từ chịu trách nhiệm khuếch đại dòng/áp từ MCU để nạp/xả cực Gate IGBT; bài này chỉ trình bày phạm vi chung của tầng lái, UVLO và đường shutdown theo nguyên lý, không khẳng định trị số hay điểm đo cho một model cụ thể. Trước khi đo cần cách ly nguồn DC bus và xả tụ; dừng nếu phát hiện khói, vết cháy hay mạch in bị than hóa. Những kết luận về deadtime, biên độ xung hoặc pinout yêu cầu service manual model thực tế.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân biệt quan sát (triệu chứng thực tế) với giả thuyết về lỗi tầng driver. Quan sát có thể là: IGBT nổ/chập, bếp không phát xung, bếp khởi động rồi ngắt. Giả thuyết liên quan tới driver gồm: mất/dao động nguồn 18V nuôi driver; transistor kéo/nhả (totem‑pole) bị chập; IC driver bị khóa bởi UVLO hoặc lệnh Shutdown từ mạch bảo vệ. Trước khi kết luận, cần phép đo nguồn tĩnh, đo ohm nguội các linh kiện lái và quan sát dạng sóng bằng oscilloscope (khi an toàn). Mọi giá trị điện áp/điện trở nêu trong bài là tham khảo; phải đối chiếu schematic/model thực tế.
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: thấy rõ luồng tín hiệu và các điểm ảnh hưởng để chọn điểm đo hợp lý.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra nguồn phân cực 18V và mạch UVLO
4.1. Điểm checkpoint: VCC driver (nguồn 18V)
4.2. Điểm checkpoint: Chân Enable / Shutdown / UVLO
Nhánh B — Kiểm tra mạch khuếch đại xung và linh kiện bảo vệ cổng
5.1. A1. Cặp transistor kéo‑đẩy / IC driver
5.2. A2. Linh kiện dập xung ở Gate: Rg, Rge, Zener
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo kỹ thuật | Điều kiện / Trạng thái bếp | Thiết bị & Thang đo | Giá trị tiêu chuẩn tham chiếu | Ý nghĩa kết quả bất thường |
|---|---|---|---|---|
| VCC Driver (chân VCC IC driver) | Bo tắt nguồn, mạch 18V cấp khi bật (không tải) | Multimeter DC, thang VDC | ≈18V (giá trị tham khảo — phải đối chiếu schematic model) | Thấp/dao động: UVLO hoặc tụ/diode hỏng; không thử tải công suất |
| Gate‑Emitter (IGBT tháo khỏi mạch) | IGBT đã tháo khỏi bo để đo nguội | Multimeter Ohm | Trở cao (MΩ) khi không bị hỏng — tham khảo sơ đồ | Thấp/ông mạch: C‑G/C‑E đánh thủng — thay IGBT và kiểm tra driver |
| Tín hiệu ngõ vào Driver (PWM In) | Bo có cấp điện logic; driver không bị khóa | Logic probe / Multimeter / Oscilloscope | Logic 0/1 cho PWM (tham khảo mức MCU của model) | Không có PWM: kiểm tra MCU/đường cách ly; PWM sai biên độ: có vấn đề tầng đệm |
| Ngõ ra chân Gate (chưa gắn IGBT) | Test không tải, dùng biến áp cách ly hoặc tải giả (bóng đèn) | Oscilloscope; probe cách ly mass | Biên độ xung tương ứng VCC driver (tham khảo); dạng sóng sạch không có spike lớn | Spike/giảm biên độ: kiểm tra dập xung, dây dẫn, tụ lọc; dạng sóng bị kẹp: transistor chập |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Chỉ thay IGBT bị nổ mà không kiểm driver → nguy cơ “nổ theo bầy”.
- Sai lầm: Thử xung trực tiếp khi tụ DC bus chưa xả hoặc không dùng cách ly → hỏng oscilloscope và nguy hiểm cho người đo.
- Sai lầm: Không thay linh kiện dập xung (Rge, Zener) dẫn đến điện tích dư làm mở IGBT ngoài ý muốn.
- Sai lầm: Nhầm lẫn giữa mất PWM do MCU và mất phép cấp cho driver (VCC), dẫn tới thợ sửa thay bo công suất sai hướng.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: khi phát hiện khói, mùi khét, vết than hóa trên mạch in, tụ DC bus phồng hoặc dây dẫn bị chảy vỏ cách điện.
Cẩn thận: sử dụng biến áp cách ly và tải thử (bóng đèn) khi thử nghiệm đầu tiên có nguồn; xả tụ DC bus trước mọi thao tác chạm vào mạch công suất.
- Yêu cầu kỹ thuật viên: chỉ người có năng lực làm việc với điện áp cao và oscilloscope được quyền tiếp tục các phép đo có điện.
- Tài liệu nền tảng và quy tắc an toàn chi tiết hơn: kỹ thuật bếp từ toàn diện.
Sau bài này bạn phải phân biệt được
- Khi nào hiện tượng là do mất/dao động nguồn driver (cần sửa nguồn phụ) và khi nào là do transistor/IC driver (cần thay cụm lái).
- Điểm đo an toàn để kiểm tra xung Gate mà không mạo hiểm làm hỏng thiết bị đo hoặc gây nguy hiểm.
- Các linh kiện quanh Gate (Rg, Rge, Zener) luôn phải được kiểm tra và thay đồng bộ nếu phát hiện lỗi.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật
1) Tại sao IGBT nổ thường kéo theo hỏng driver?
Khi IGBT đánh thủng, điện áp cao từ cực Collector có thể phóng ngược vào lưới cổng, đưa điện áp vượt mức chịu đựng của transistor đệm hoặc IC driver (thường chỉ chịu được ~18–20V). Kết quả là linh kiện lái bị phá hủy ngay cùng lúc. Xác nhận bằng đo ohm nguội giữa chân Gate và các đầu ra lái trước khi thay IGBT.
2) Có thể chẩn đoán driver khi không có oscilloscope không?
Một số kiểm tra cơ bản có thể thực hiện bằng multimètre (đo VCC driver, đo ohm nguội transistor/IC, kiểm tra Zener, Rg): những bước này giúp loại trừ nhiều lỗi. Tuy nhiên để quan sát méo biên xung, spike hoặc xác định deadtime cần oscilloscope; nếu không có, hạn chế việc cấp tải công suất và dùng phương pháp thử không tải an toàn.
3) Nên thay riêng IC driver hay toàn bộ cụm lái transistor?
Quyết định phải dựa trên đo nguội và chứng cứ: nếu phát hiện transistor kéo lên/chập xuống rõ ràng hoặc chân OUT của IC bị chập rò thì thay toàn bộ bộ lái là an toàn hơn; nhưng mọi thay thế phải kèm kiểm tra và thay các linh kiện dập xung quanh (Rg, Rge, Zener) trước khi gắn IGBT mới. Luôn đối chiếu với schematic/model khi có thể.
