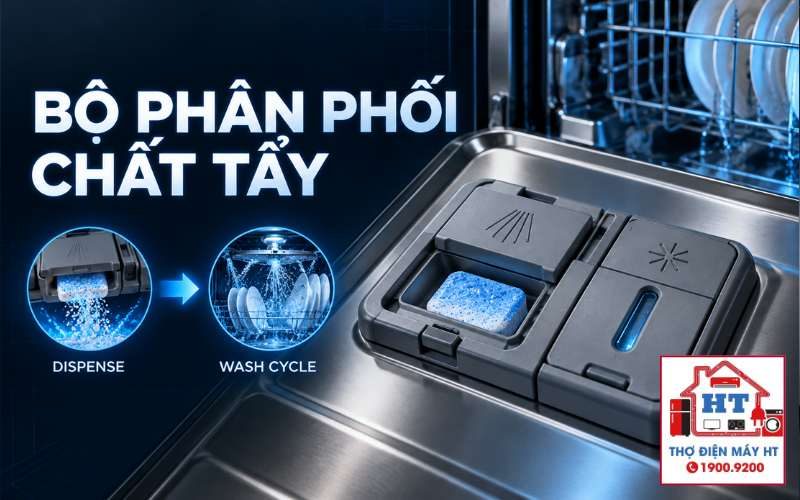

Máy rửa chén: bộ phân phối chất tẩy rửa (dispenser) gồm hai luồng độc lập — cơ khí (ngàm, lò xo, bản lề) và cơ cấu chấp hành do bo điều khiển kích — nên việc nắp không mở có thể do vướng cơ học hoặc mất lệnh/đứt dây/khối chấp hành. Trước khi đo điện, thực hiện kiểm tra cơ học không xâm lấn; dừng ngay nếu phát hiện rò nước vào vùng điện hoặc mùi khét. Bài áp dụng cho máy rửa chén gia dụng tổng quát; trị số cuộn dây và chân tín hiệu cần lấy từ manual model cụ thể.
Hiểu đúng hiện tượng trước khi đo
Quan sát trước khi can thiệp: nắp không mở vật lý; nắp mở một phần; nắp mở đúng lúc nhưng viên rửa còn dính/nhão. Những gì có thể nói chắc: nắp không mở có thể do cản vật lý hoặc không có lệnh kích. Những gì chưa thể kết luận: hỏng bo điều khiển hay hỏng cuộn/chốt — cần đo kiểm thêm. Người dùng có thể thực hiện các kiểm tra ngoài (ngắt nguồn, kiểm tra tải, vệ sinh) — mọi phép đo điện/ tháo ốp phải do kỹ thuật viên.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra cơ học không xâm lấn
4.1. Kiểm tra độ nhạy của ngàm khóa và lò xo nắp bật
4.2. Kiểm tra khoảng không gian bung nắp và vùng quét tay phun
Nhánh B — Kiểm tra cơ điện và mạch kích (Chỉ dành cho kỹ thuật viên)
5.1. Đo kiểm cuộn điện từ hoặc cơ cấu nhiệt đẩy chốt
5.2. Kiểm tra độ liền mạch của tuyến dây dẫn qua khớp uốn bản lề
5.3. Xác định trạng thái cấp tín hiệu từ bo điều khiển chính
Lưu ý: nếu bạn muốn hướng dẫn chi tiết xử lý ngăn không mở, xem hướng dẫn chuyên sâu tại hướng dẫn xử lý ngăn chất tẩy không mở sau chu trình.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hiện tượng | Điểm kiểm tra | Kết quả đo (đơn giản) | Diễn giải & hành động |
|---|---|---|---|
| Nắp kẹt khi gạt tay (máy tắt) | Ngàm/lò xo, khe nắp | Nắp không bật / kẹt cứng | Vệ sinh cặn, kiểm tra lò xo, thay bộ phận cơ nếu vỡ |
| Nắp mở nhưng không mở trong chu trình | Thông mạch cuộn; dây bản lề | Đứt / Thông mạch | Đứt dây → sửa/ thay tuyến; chập/đứt cuộn → thay cụm chấp hành |
| Nắp mở, viên rửa còn dính/không tan | Tay phun, vị trí xếp bát, loại chất tẩy | Tay phun tắc / nước không đủ áp | Vệ sinh tay phun, điều chỉnh xếp bát, kiểm tra chu trình/tấm nhiệt |
| Phát hiện độ ẩm / dấu cháy tại giắc | Giắc, khu vực bo cửa | Ẩm / vỏ cháy biến dạng | Dừng, không vận hành, thay linh kiện bị cháy và kiểm tra rò nước |
Ghi chú: Mọi phép đo điện trên bảng chỉ tiến hành khi nguồn đã được ngắt và chỉ dành cho kỹ thuật viên có dụng cụ cách ly; kết luận thay bo mạch chỉ được đưa ra khi đã loại trừ cuộn/chân dây.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Kết luận bo điều khiển hỏng khi viên rửa không tan — trong nhiều trường hợp nguyên nhân là tay phun nghẹt hoặc cách xếp bát chắn nắp.
- Sai lầm: Thay toàn bộ hộp dispenser khi chỉ là đứt ngầm dây bản lề có thể nối khắc phục.
- Sai lầm: Nhầm lẫn giữa solenoid và actuator sáp nhiệt — hai loại này có đặc tính kích hoạt khác nhau (một tức thời, một cần thời gian/nguồn bền).
- Sai lầm: Thử nghiệm cấp nguồn trực tiếp cho cuộn mà không kiểm tra điện áp danh định hoặc loại chấp hành — hành động này có thể làm cháy linh kiện.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện mùi khét, khói, vỏ cuộn biến dạng, giắc ẩm ướt hoặc nước tràn vào vùng điện, ngừng mọi kiểm tra và không cấp điện lại.
Cẩn thận: Khi mở ốp trong cánh cửa, cạnh inox sắc; bắt buộc mang găng chống cắt và bảo hộ mắt.
Dừng kiểm tra: Không thực hiện phép đo sống trên bo hoặc cuộn khi không có thiết bị cách ly; mọi thao tác đo điện chỉ do kỹ thuật viên có dụng cụ and kiến thức.
Giải đáp thắc mắc thường gặp
9.1. Vì sao nắp ngăn chứa vẫn mở nhưng viên rửa chén bị rơi kẹt lại hoặc nhão dính?
Viên rửa có thể dính vào khay do đặt vào khi khay ướt hoặc do viên có màng phủ ướt, đồng thời bát/khay đặt chặn góc mở khiến viên bị giữ lại. Giải pháp: xếp bát hợp lý, đặt viên vào vị trí khô và kiểm tra tay phun đã phun đủ nước vào ngăn chưa.
9.2. Có thể cấp trực tiếp nguồn 220V vào cuộn solenoid của bộ phân phối để thử nghiệm không?
Không khuyến nghị cấp nguồn trực tiếp nếu không biết điện áp danh định của chấp hành; nhiều dispenser dùng điện áp thấp hoặc actuator nhiệt khác cơ chế. Cấp sai điện áp sẽ làm hỏng hoặc gây nguy hiểm. Thử nghiệm điện phải theo thông số linh kiện trên tem hoặc manual model.
9.3. Khi nào cần thay thế toàn bộ cụm bộ phân phối thay vì sửa từng chi tiết?
Thay toàn bộ cụm phù hợp khi thân hộp vỡ nứt làm rò rỉ hóa chất vào vách cửa, ngàm bị đứt ở vị trí không thể sửa, hoặc cuộn/chấp hành đúc liền khối không tách rời. Quyết định dựa trên tình trạng vật lý, khả năng thay thế phụ tùng và thông tin model.
9.4. Tôi phát hiện dây qua bản lề bị mòn; có thể nối nhanh bằng băng keo dẫn điện tạm không?
Không nên nối tạm bằng băng keo. Dây bản lề chịu uốn liên tục; nối sửa phải dùng kỹ thuật nối chịu uốn hoặc thay đoạn dây chuyên dụng để tránh đứt lại và nguy cơ phóng điện/ lỏng mối nối. Để an toàn, việc này do kỹ thuật viên thực hiện.
Sau bài này bạn phải phân biệt được
- Sự khác nhau giữa hiện tượng “nắp không mở vật lý” và “nắp mở nhưng không phân phối chất tẩy”.
- Khi nào kiểm tra bằng mắt/ tay là đủ và khi nào cần đo điện chuyên sâu.
- Ba điểm cần ưu tiên đo: cụm chấp hành (cuộn/actuator) — tuyến dây qua bản lề — bo điều khiển (tín hiệu).
- Những dấu hiệu dừng thao tác vì an toàn (ẩm, cháy, khói).
