Máy rửa bát Junger hiển thị mã lỗi là tín hiệu giám sát của vi điều khiển chứ không phải chẩn đoán trực tiếp linh kiện. Bài này áp dụng cho máy rửa chén Junger (độc lập, bán âm, âm tủ): nêu phạm vi, cách xác minh model trước khi tra mã, bước an toàn bắt buộc (ngắt nguồn và khóa van cấp nước) và những phép đo cần thiết để chuyển từ giả thuyết sang chẩn đoán xác nhận. Chưa thể kết luận bo mạch hay bơm hỏng khi thiếu ảnh tem model và phép đo tải/cảm biến.
Bản chất hệ thống mã lỗi máy rửa bát Junger và phạm vi áp dụng

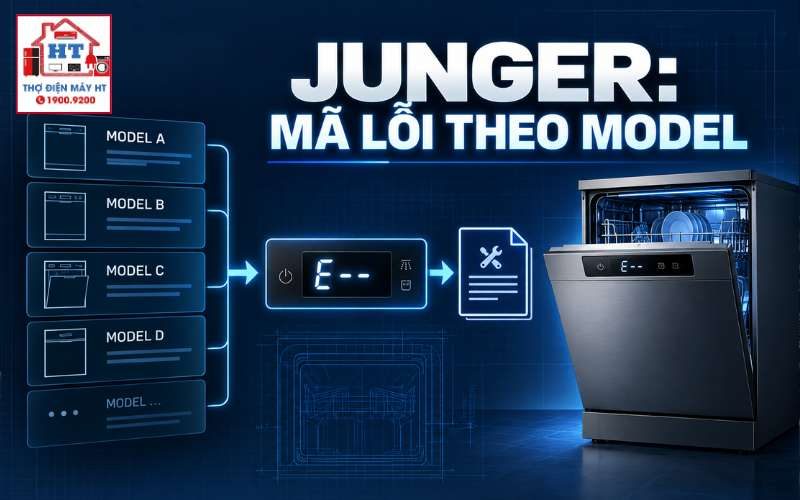

Máy báo mã là hành động bảo vệ của firmware khi một điều kiện chu trình (cấp/xả, gia nhiệt, an toàn rò rỉ, giao tiếp) không được thoả. Quan trọng: cùng một ký tự/mã hiển thị có thể khác ý nghĩa giữa các dòng Junger — vì vậy trước mọi phép đo phải ghi rõ model từ tem máy (cửa, cạnh hoặc nắp sau) và sử dụng tài liệu đúng model để đối chiếu.
Quan sát: ký tự/đèn báo trên panel, trạng thái bơm/van/các chu trình.
Giả thuyết: mã ám chỉ khối chức năng có vấn đề (ví dụ: thủy lực, gia nhiệt, chống tràn, giao tiếp).
Kiểm tra ban đầu: chụp ảnh tem, ghi mã, ghi trạng thái hiện tại, ngắt nguồn/khóa van.
Lưu ý an toàn: tránh mở bo mạch khi máy còn cắm điện; nếu có nước trong khoang đáy, dừng và làm khô trước khi can thiệp.
Tham khảo cấu trúc khối để hiểu vị trí các bộ phận: xem cấu tạo máy rửa bát để xác định khoang đáy, hộp đấu dây và vị trí van/pháo tràn.
Bảng phân nhóm mã lỗi Junger theo khối chức năng và điều kiện kích hoạt
| Khối chức năng | Điều kiện kích hoạt (logic) | Biểu hiện vật lý | Kiểm tra sơ bộ |
|---|---|---|---|
| Cấp nước | Không đủ mực trong thời gian cho phép/không nhận tín hiệu mực | Máy báo lỗi, bơm không khởi động hoặc van không đóng/mở | Kiểm tra van cấp, lưới lọc đầu ống, áp lực đường ống, van khóa mở |
| Thoát nước / bơm xả | Mực không hạ sau lệnh xả/áp lực xả bất thường | Bơm xả chạy liên tục, nước đọng đáy | Kiểm tra ống xả, bơm xả, cửa ra bị nghẹt |
| Gia nhiệt / cảm biến nhiệt | Không đạt nhiệt độ mục tiêu hoặc cảm biến mất tín hiệu | Chu trình dừng, báo mã nhiệt, không sấy | Kiểm tra kết nối NTC/cảm biến, quan sát dấu cháy/ký hiệu quá nhiệt |
| Chống rò rỉ / phao tràn | Phao đáy kích hoạt hoặc mạch chống tràn báo | Nước trong khay đáy, bơm xả cưỡng bức | Kiểm tra phao, khe thoát nước, làm khô khoang đáy |
| Giao tiếp / bo chính | Mất tín hiệu giữa các module hoặc lỗi firmware giám sát | Màn hình treo, mã liên quan kết nối, chu trình không tiếp | Kiểm tra cáp, đầu nối, dấu cháy trên bo, trạng thái nguồn |
Chú thích: bảng chỉ phân nhóm theo khối để hướng kiểm tra; không nêu mã cụ thể vì ý nghĩa mã phải đối chiếu đúng model/manual.
Phân biệt biểu hiện lỗi thật và hiện tượng vận hành dễ nhầm lẫn
Quan sát: nhiều trường hợp người dùng báo “máy báo lỗi cấp nước” nhưng nguyên nhân là van khóa chưa mở, ống cấp gập, hoặc bọt xà phòng gây cảm biến báo ảo.
Giả thuyết: lỗi có thể do môi trường (áp lực nước, lưới lọc bẩn) hoặc do hỏng linh kiện.
Kiểm tra: trước khi mở máy, thực hiện các bước Safe User Checks — đảm bảo vòi nước mở, lọc đầu ống sạch, ống xả không nghẹt.
Diễn giải: nếu các kiểm tra người dùng đạt, chuyển sang kiểm tra điện/điện trở của van, bơm và cảm biến. Nếu không, xử lý tại chỗ (vệ sinh, chỉnh lại đường ống) trước khi mở máy.
Điều kiện phải dừng: nếu phát hiện rò nước vào vùng đấu dây hoặc có mùi khét, dừng thao tác và cách ly nguồn.
Cây chẩn đoán kỹ thuật từng bước khi máy rửa bát Junger báo sự cố
Mục tiêu: lần lượt cô lập yếu tố ngoài (nguồn/nước) → khối cơ khí thủy lực → tải điện (bơm/van/thanh nhiệt) → đường truyền tín hiệu/bo.
4.1. Bước 1: Khảo sát hiện trường, kiểm tra khoang đáy và xả tải an toàn
4.2. Bước 2: Kiểm tra đường nước vào/ra và bộ lọc cơ học
4.3. Bước 3: Kiểm tra tải công suất (bơm, van, thanh nhiệt) — chỉ dành cho kỹ thuật viên
4.4. Bước 4: Kiểm tra đường truyền tín hiệu giữa bo điều khiển và bo công suất / hiển thị
Lưu ý: Khi phát hiện lỗi giao tiếp phức tạp, tham khảo tài liệu bo hoặc bài chuyên sâu về giao tiếp bo để tránh thay thế không cần thiết — ví dụ: giao tiếp bo chính và bo hiển thị máy rửa bát.
Phương pháp đo kiểm và đánh giá trạng thái cụm linh kiện
Hướng dẫn định hướng dùng VOM/đồng hồ đa năng; KHÔNG nêu trị số ohm/volt cụ thể khi không có datasheet model.
| Hạng mục kiểm tra | Chế độ đo (VOM) | Trạng thái tham chiếu | Dấu hiệu bất thường cần xử lý |
|---|---|---|---|
| Cuộn dây van cấp | Ohm / Thông mạch | Phải cho kết quả thông mạch liên tục theo sách hướng dẫn | Một chiều mở (vô cùng) hoặc cháy mùi khét → thay hoặc kiểm tra nối đất |
| Bơm xả / tuần hoàn | Thử cơ học + Ohm | Cánh bơm quay tự do, cuộn dây thông mạch | Kẹt cơ khí, cuộn hở → vệ sinh/kiểm tra cơ khí trước khi thay |
| Cảm biến nhiệt (NTC) | Ohm (nguội) theo quy trình model | Phải phản hồi thay đổi khi nhiệt độ thay đổi theo tài liệu | Không đổi giá trị khi thay đổi nhiệt → kiểm tra kết nối hoặc thay cảm biến theo manual |
| Công tắc phao chống tràn | Thông mạch / đóng-ngắt | Đóng/ngắt rõ rệt khi thay đổi trạng thái phao | Tiếp điểm kẹt hoặc đóng liên tục khi khoang khô → làm sạch/kiểm tra cơ khí |
Cảnh báo đo: không đo điện trở khi mạch còn có điện; xả tụ trên bo trước khi chạm; đo điện áp lệnh chỉ dành cho kỹ thuật viên có kiến thức về reference ground và điểm đo.
Ranh giới giữa giả thuyết hỏng bo mạch và chẩn đoán xác nhận
Giả thuyết: nếu máy liên tục báo mã sau khi xử lý tải và đường nước, có thể bo điều khiển không gửi lệnh đúng.
Để xác nhận bo mạch hỏng cần có chuỗi chứng cứ: tải ngoại vi đã được kiểm tra và hoạt động bình thường; dây dẫn và đầu nối đã được kiểm tra; nguồn cấp cho vi điều khiển ổn định; nhưng mạch xuất lệnh tới tải không xuất. Chỉ khi phép đo lệnh (khi kích hoạt) và trace signal cho thấy vi điều khiển/driver không hoạt động thì mới coi là chẩn đoán xác nhận bo.
Lưu ý: mọi thao tác đo điện áp sống, trace tín hiệu trên bo là TECHNICIAN_ONLY; không thực hiện nếu không có tài liệu, dụng cụ hoặc kỹ năng cần thiết.
Quy chuẩn an toàn điện nước và điều kiện dừng khẩn cấp
Checklist an toàn cho người dùng:
- Đóng nguồn điện chính và khóa van cấp nước trước khi thực hiện bất kỳ thao tác trong khoang đáy.
- Nếu có mùi khét, khói, hoặc CB (MCB) nhảy lặp lại → dừng ngay, không bật lại, gọi kỹ thuật.
Checklist an toàn cho kỹ thuật viên:
- Sử dụng Lockout/Tagout cơ bản; kiểm tra vùng đấu dây khô ráo trước khi tháo nắp.
- Đo tụ/giải phóng năng lượng trước khi chạm vào bo; dùng đồng hồ có phạm vi phù hợp.
- Không bypass công tắc an toàn, phao tràn hoặc rơ-le bảo vệ.
Dừng kiểm tra: khi phát hiện rò điện ra vỏ, cháy, hư hỏng kết cấu chịu nước, hoặc khi không có tài liệu model để tiếp tục các bước can thiệp sâu.
Nguồn, giới hạn và học tiếp
Nguồn được phép tham chiếu: tài liệu hãng Junger và các tài liệu kỹ thuật độc lập đã trích dẫn; bài viết không cung cấp bảng mã cụ thể vì ý nghĩa mã phải đối chiếu theo model cụ thể. Giới hạn: thiếu tem/model hoặc manual chính hãng — mọi chẩn đoán chỉ là hướng dẫn bước đầu và cần xác minh bằng đo thực tế.
Sau bài này bạn phải phân biệt được:
- Khi nào mã chỉ là tín hiệu bảo vệ (cần đo) và khi nào có bằng chứng để thay linh kiện.
Học tiếp: - Tìm hiểu cấu tạo máy rửa bát để xác định khối chức năng
- Đọc sâu: giao tiếp bo chính và bo hiển thị máy rửa bát
Giải đáp những thắc mắc kỹ thuật thường gặp
9.1. Vì sao máy rửa bát Junger báo lỗi nhưng tắt nguồn bật lại vẫn tiếp tục xả nước?
Quan sát: bơm xả hoạt động liên tục ngay cả sau khi reset. Giả thuyết: phao chống tràn đang kích hoạt hoặc bo còn nhận tín hiệu báo mực. Kiểm tra: làm khô khoang đáy, kiểm tra tiếp điểm phao và dây nối; nếu phao vẫn báo dù khô, cần đo tiếp điểm; nếu phao ổn, chuyển sang kiểm tra lệnh xuất ra từ bo (TECHNICIAN_ONLY). Điều kiện phải dừng: phát hiện rò nước gần đấu dây hoặc mùi khét.
9.2. Có nên xóa mã lỗi bằng cách ngắt điện nhiều lần hay không?
Không khuyến nghị dùng reset lặp để “xóa” mã như biện pháp chính. Reset có thể tạm thời phục hồi firmware nếu là sự cố tạm thời, nhưng không thay thế phép kiểm tra: luôn ghi lại mã, trạng thái trước khi reset và chỉ dùng reset như bước khởi đầu; nếu lỗi lặp lại, phải thực hiện chuỗi kiểm tra đã mô tả để cô lập nguyên nhân.
9.3. Khi nào cần thay thế linh kiện và khi nào chỉ cần bảo dưỡng cơ học?
Quy tắc thực hành: bắt đầu bằng kiểm tra cơ học (lọc, ống, cánh bơm), sau đó đo tải (thông mạch, tiếp điểm phao, trạng thái cảm biến). Nếu tải ngoại vi chứng tỏ hỏng (ví dụ cuộn đứt, cánh bơm kẹt cơ học), thì thay/tu sửa bộ phận đó. Nếu tất cả tải hoạt động nhưng vẫn không có lệnh từ bo sau khi đo lệnh/trace, mới cân nhắc chẩn đoán bo. Mọi quyết định thay bo cần chuỗi bằng chứng đo đạc, không chỉ dựa trên mã hiển thị.
