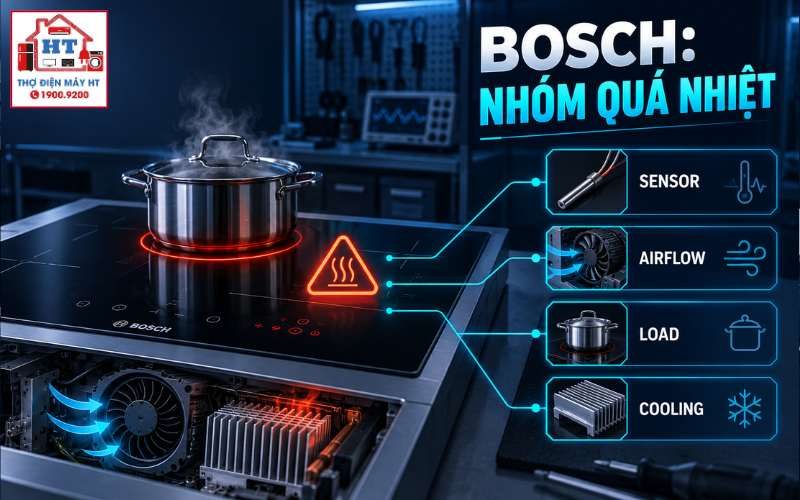

Báo lỗi quá nhiệt trên bếp từ Bosch (ví dụ mã hiển thị như F1/F6 hoặc ký hiệu nhiệt dư) thuộc hai phạm vi kỹ thuật khác nhau: quá nhiệt vùng nấu (mâm từ/mặt kính) và quá nhiệt khối điện tử (tản nhiệt/IGBT/quạt). Điều chắc chắn: không thể khẳng định linh kiện hỏng nếu chưa có E‑Nr và phép đo; bước an toàn đầu tiên là ngắt nguồn và xác minh không có dấu hiệu khói/mùi. Giới hạn bài: hướng kiểm tra theo nhánh chẩn đoán; trị số cảm biến, sơ đồ bo và pinout cần tra manual theo E‑Nr.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân biệt giữa trạng thái an toàn (ký hiệu nhiệt dư) và lỗi bảo vệ cưỡng bức. Quan sát cần thu thập: ảnh bảng điều khiển, tem E‑Nr, mô tả thời điểm lỗi (ngay khi bật hay sau một thời gian), có tiếng quạt hay mùi bất thường không. Không được coi mã hiển thị là chẩn đoán linh kiện; nó chỉ định nhánh kiểm tra. Trước mọi thao tác mở đáy, ngắt nguồn, chờ làm nguội và xác minh không có stop‑signs an toàn.
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: nắm luồng tín hiệu/khối chức năng để biết vì sao phải kiểm tra từng phần.
Cẩn thận: Mở khung hoặc tiếp cận khối công suất là thao tác chỉ dành cho kỹ thuật viên có đào tạo; tụ lọc DC‑Link có điện tích lưu lại sau khi ngắt nguồn.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm Tra Cảm Biến Mâm Từ Và Quá Nhiệt Vùng Nấu
4.1 A1. Đánh giá đáy nồi và môi trường truyền nhiệt
4.2 A2. Đo kiểm tiếp xúc và điện trở cảm biến mâm từ (Kỹ thuật viên)
Nhánh B — Kiểm Tra Hệ Thống Giải Nhiệt Và Quá Nhiệt Khối Công Suất
5.1 B1. Lưu thông khí và khe lấy gió đáy bếp
5.2 B2. Khả năng vận hành của motor quạt làm mát (Kỹ thuật viên)
5.3 B3. Trở nhiệt tản nhiệt IGBT và cảm biến tản nhiệt bo mạch (Kỹ thuật viên)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Triệu chứng / Hiển thị | Khối chức năng nghi vấn | Phép kiểm tra ưu tiên | Tiêu chí đạt / không đạt (mô tả) | Bước tiếp theo |
|---|---|---|---|---|
| Hiển thị F1 hoặc cảnh báo nhiệt bề mặt | Cảm biến mâm từ / đáy nồi / mặt kính | Quan sát nồi; đo điện trở nguội NTC; kiểm tra jack‑cắm | Đạt: điện trở thay đổi khi gia nhiệt nhẹ; Không đạt: đứt/chập hoặc không thay đổi | Nếu đạt: kiểm tra mạch phân áp; nếu không đạt: thay cảm biến theo E‑Nr |
| Hiển thị F6; quạt quay liên tục hoặc không quay | Quạt tản nhiệt / cảm biến tản nhiệt / lưu thông khí | Kiểm tra khe gió; kiểm tra quay cơ học quạt; đo thông mạch cuộn quạt | Đạt: quạt cơ học tự do, mạch cuộn dẫn thông; Không đạt: kẹt, đứt | Nếu đạt: kiểm tra tín hiệu cấp/MCU; nếu không đạt: thay/sửa quạt, dọn khe gió |
| Bếp tự ngắt không mã rõ | Nguồn, aptomat, kết nối bo | Kiểm tra nguồn đầu vào, aptomat, dây dẫn; ghi thời điểm lỗi | Đạt: nguồn ổn định, không nhảy CB; Không đạt: sụt áp, aptomat nhảy | Kiểm tra lắp đặt nguồn, tiếp tục phân nhánh theo tình trạng nguồn |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Nhầm ký hiệu nhiệt dư (chữ H) với mã lỗi → Giải pháp: kiểm tra sách hướng dẫn model, chờ làm nguội và thử lại.
- Sai lầm: Thay bo công suất ngay khi bếp quá nhiệt → Giải pháp: kiểm tra lưu thông khí và quạt, đánh giá tiếp xúc tản nhiệt trước.
- Sai lầm: Thay cảm biến mâm từ mà không kiểm tra đáy nồi hoặc jack‑cắm → Giải pháp: làm checklist từ ngoài vào trong.
- Sai lầm: Thoa keo tản nhiệt sai loại hoặc quá dày → Giải pháp: dùng vật liệu chuyên dụng và điều chỉnh lượng theo khuyến nghị.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện mùi khét, khói, tia lửa, kính nứt hoặc aptomat nhảy lặp lại — ngắt nguồn, thông báo chủ thiết bị và không tiếp tục thao tác mở.
Cẩn thận: Xả điện tụ DC‑Link trước khi chạm vào bo công suất; thao tác này chỉ dành cho kỹ thuật viên có dụng cụ và qui trình xả an toàn.
Dừng kiểm tra: Không thực hiện đo mạch sống trên bo công suất khi người thực hiện chưa có đào tạo phù hợp.
Sau bài này bạn phải phân biệt được
- Sự khác nhau bản chất giữa lỗi quá nhiệt vùng nấu (liên quan nồi/mâm từ/NTC) và lỗi quá nhiệt điện tử (quạt, tản nhiệt, cảm biến tản nhiệt).
- Trình tự chẩn đoán an toàn: quan sát → xác minh E‑Nr → kiểm tra lưu thông khí/quạt → đo cảm biến nguội → kiểm tra mạch điều khiển (kỹ thuật viên).
- Những dữ liệu còn thiếu để chẩn đoán cuối cùng: trị số NTC theo model, sơ đồ chân cảm biến và layout bo mạch — phải tra manual theo E‑Nr.
Học tiếp theo đúng đường chẩn đoán
Giải đáp kỹ thuật ngắn
11.1 Biểu tượng chữ H trên bếp từ Bosch có phải là mã lỗi nhiệt?
Chữ H (hoặc h) trên nhiều model thường biểu thị nhiệt dư tại vùng nấu — một trạng thái an toàn báo bề mặt còn nóng sau khi nấu, không phải là mã lỗi hỏng. Hãy đối chiếu sách hướng dẫn model để phân biệt ký hiệu vận hành và mã lỗi hiển thị thực sự trước khi mở rộng chẩn đoán.
11.2 Vì sao quạt tản nhiệt bếp Bosch vẫn quay sau khi đã tắt?
Quạt có thể tiếp tục quay để giải nhiệt phần công suất còn lưu lại và bảo vệ linh kiện sau khi vùng nấu bị tắt; đây là hành vi vận hành bình thường trên nhiều model. Nếu quạt quay quá lâu hoặc không dừng sau khoảng thời gian chờ giống như manual mô tả, cần kiểm tra luồng khí, cảm biến tản nhiệt và tín hiệu điều khiển từ bo.
11.3 Có thể dùng cảm biến nhiệt của model khác thay cho bếp Bosch không?
Không nên thay thế tùy tiện: cần đảm bảo đường đặc tính điện trở‑nhiệt (NTC curve) tương thích với mạch đọc của bo và phụ tùng đúng mã E‑Nr theo manual. Thay cảm biến sai đặc tính có thể gây ngắt sai hay bỏ sót cảnh báo, do đó phải tra E‑Nr và tài liệu model trước khi thay thế.
