Máy rửa chén gia dụng có hai lớp bảo vệ rò/tràn: van cấp (AquaStop hoặc cơ chế tương đương) ở đường vào và khay hứng đáy với phao cơ kết hợp microswitch. Những gì có thể nói chắc: khi hệ thống bảo vệ kích hoạt, bo điều khiển sẽ chặn cấp nước và thường kích hoạt bơm xả để làm khô khay đáy. Trước khi chẩn đoán sâu, ngắt nguồn điện và đóng van cấp nước; không kết luận bo mạch hay thay linh kiện khi chưa có phép đo điện và kiểm tra cơ học. Bài viết áp dụng cho máy rửa chén gia dụng chung — đối chiếu tài liệu model cụ thể khi cần.
Hiểu đúng hiện tượng trước khi đo

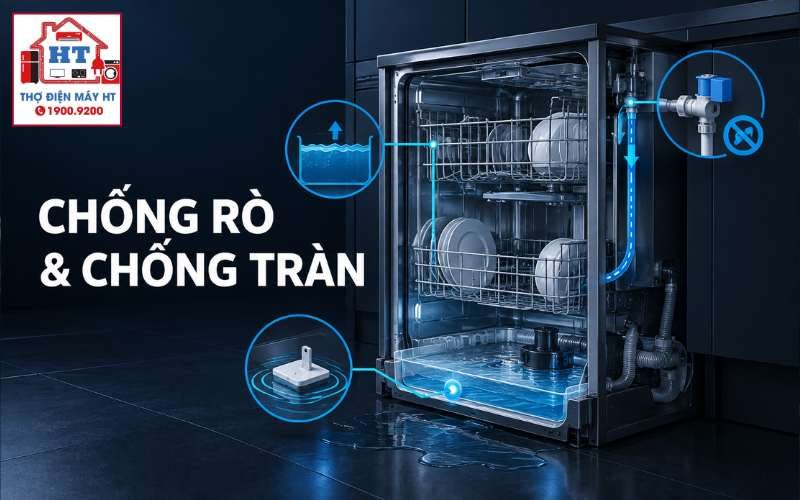

Phạm vi: máy rửa chén gia dụng — phân biệt hai cơ chế độc lập nhưng phối hợp: bảo vệ đầu vào (van khóa/van điện từ kiểu AquaStop) và bảo vệ khay đáy (phao xốp + microswitch). Quan sát hữu ích: bơm xả chạy liên tục, báo lỗi cấp nước, nước tràn ra sàn, hoặc chỉ báo tràn nội bộ mà không thấy nước ngoài sàn. Những gì chưa thể khẳng định: hỏng bo mạch, cuộn van đứt hay tiếp điểm microswitch lỗi — tất cả cần phép đo hoặc tháo khay đáy để xác minh. Trước mọi thao tác mở máy, ngắt nguồn điện và đóng van cấp nước.
Bản đồ hệ thống liên quan đến triệu chứng
Cẩn thận: mở nắp đáy hoặc thao tác trên bo mạch chỉ do kỹ thuật viên thực hiện sau khi đã ngắt điện.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Bơm xả chạy liên tục do kích hoạt phao đáy máy
4.1. Checkpoint 4.1 — Khảo sát mức nước cơ học tại khay hứng đáy
Dừng kiểm tra: nếu nước đã chạm bo mạch điều khiển hoặc có dấu hiệu cháy/khét.
Trong trường hợp đã có nước tràn ra sàn và cần xử lý sự cố hiện thời, xem hướng dẫn ứng phó tại nếu đã có nước rò ra ngoài, ưu tiên xử lý tình huống hiện tại.
4.2. Checkpoint 4.2 — Kiểm tra trạng thái đóng/ngắt của công tắc hành trình
Nhánh B — Máy ngắt cấp nước do khóa van an toàn AquaStop
5.1. Checkpoint 5.1 — Kiểm tra cơ cấu đóng ngắt cơ học và lọc đầu vào
5.2. Checkpoint 5.2 — Đo cuộn hút van điện từ và kiểm tra điện áp kích mở
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hiện tượng quan sát | Bộ phận kích hoạt | Phương pháp đo/kiểm tra | Ý nghĩa kỹ thuật |
|---|---|---|---|
| Bơm xả chạy liên tục | Phao đáy → Microswitch | Ngắt nguồn, mở ốp đáy, quan sát nước; đo thông mạch microswitch (Ohm) | Phản ánh có tín hiệu báo tràn hoặc công tắc bị kẹt; cần xác định cơ học trước khi can thiệp điện |
| Máy báo không vào nước | Van cấp / AquaStop | Kiểm tra nguồn nước, lọc đầu vào; đo điện trở cuộn van; đo điện áp kích mở (V) | Phân biệt nguyên nhân cơ khí/áp lực nước với lỗi điều khiển/đứt cuộn |
| Nước tràn ra sàn | Nhiều nguồn (phớt bơm, ống, cửa) | Nghiêng máy an toàn, kiểm tra khay đáy và các mối nối | Xác nhận rò thực tế — ưu tiên xử lý rò trước phép đo điện |
Cẩn thận: mọi phép đo điện áp hoặc thao tác trên bo mạch chỉ do kỹ thuật viên thực hiện sau khi xác định an toàn.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Kết luận bo mạch hỏng ngay khi thấy bơm xả chạy — bỏ qua kiểm tra phao cơ học.
- Sai lầm: Thay van AquaStop khi thực ra phao đáy đang kích hoạt mệnh lệnh cấm cấp nước.
- Sai lầm: Nhầm lẫn bọt xà phòng nhiều với rò nước — phao có thể được nâng bởi bọt; sau khi bọt tan, biểu hiện tạm hết.
- Sai lầm: Nghiêng máy để kiểm tra mà vẫn cắm điện — rủi ro chạm điện/cháy bo.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu phát hiện nước đã vào khu vực bo mạch, có mùi khét, tia lửa hoặc chạm chập điện ra vỏ kim loại — ngắt nguồn ngay và không tiếp tục thao tác.
Cẩn thận: đo thông mạch của microswitch chỉ khi đã rút nguồn; đo điện áp kích van chỉ do kỹ thuật viên, dùng VOM đúng thang đo và bảo hộ phù hợp.
Ranh giới thao tác:
- Người dùng (Safe User): ngắt nguồn, đóng van cấp, kiểm tra lưới lọc buồng rửa, quan sát rò nước ngoài sàn.
- Kỹ thuật viên (Technician Only): mở ốp đáy, tháo/kiểm tra microswitch, đo điện trở cuộn van, đo điện áp trên đầu kết nối, can thiệp bo mạch — phải có dụng cụ và kiến thức an toàn.
Giải đáp thắc mắc thường gặp về hệ thống chống tràn
9.1 Làm thế nào để phân biệt máy bị rò nước thật sự hay chỉ do cảm biến báo sai?
Quan sát vật lý là bước đầu: ngắt nguồn, mở ốp đáy và kiểm tra khay hứng. Nếu thấy nước hoặc dấu ẩm rõ ràng, đó là rò thực sự. Nếu khay khô nhưng thiết bị báo, kiểm tra phao/microswitch cơ khí (thông mạch bằng VOM khi nguồn đã rút) để loại trừ tiếp điểm kẹt hoặc dơ.
9.2 Van chống tràn AquaStop khi đã kích hoạt ngắt thì có tự phục hồi để dùng tiếp được không?
Không thể khẳng định cho mọi mẫu: một số cơ cấu có thể reset sau khi áp lực/ống được phục hồi, trong khi các thiết kế khác yêu cầu thay hoặc can thiệp để phục hồi. Luôn kiểm tra cơ chế cơ khí và tiến hành phép đo trước khi tiếp tục vận hành.
9.3 Vì sao máy rửa bát đã tắt nguồn trên bảng điều khiển nhưng bơm xả vẫn tiếp tục chạy?
Bơm xả có thể nhận lệnh trực tiếp từ bo điều khiển khi hệ thống bảo vệ báo tràn; tắt bảng điều khiển không nhất thiết ngắt nguồn cho mọi chức năng. Khi gặp hiện tượng này, ngắt nguồn chính (rút phích) để dừng bơm và kiểm tra khay đáy.
9.4 Có thể tiếp tục dùng máy ngay sau khi AquaStop đã ngắt?
Không khuyến khích tiếp tục sử dụng trước khi xác định nguyên nhân: AquaStop ngắt vì mất an toàn ở đường cấp hoặc vỡ ống — cần kiểm tra toàn bộ đường cấp, van và khớp nối, cũng như xác minh bo mạch không báo tràn từ đáy.
Sau bài này bạn phải phân biệt được
- Đường tín hiệu hai nhánh: van cấp (AquaStop) khác với khay đáy + phao → mỗi nhánh có điểm kiểm tra riêng.
- Trình tự chẩn đoán: quan sát cơ học → cô lập nguồn nước/điện → đo cơ bản (VOM Ohm/V) → quyết định nhánh chuyên sâu.
- Những thao tác là an toàn cho người dùng và thao tác chỉ do kỹ thuật viên.
Sau khi áp dụng quy trình trong bài, bạn có thể cô lập lỗi đến mức cần thay nút cơ/microswitch hoặc cần mở rộng kiểm tra trên bo — nhưng mọi kết luận về bo mạch yêu cầu đo điện và tài liệu model cụ thể.
Học tiếp theo đúng đường chẩn đoán
Sau bài này bạn nên chuẩn bị: VOM (thang Ohm và V), găng cách điện, đèn cầm tay, đồ nghề tháo nắp đáy; nếu thiếu model hoặc tem máy, chụp ảnh tem và bảng điều khiển trước khi thực hiện phép đo để đối chiếu tài liệu kỹ thuật phù hợp.
