Điều Khiển Nhiệt Máy Hút Mùi: Sensor, Auto-Boost Và Bảo Vệ

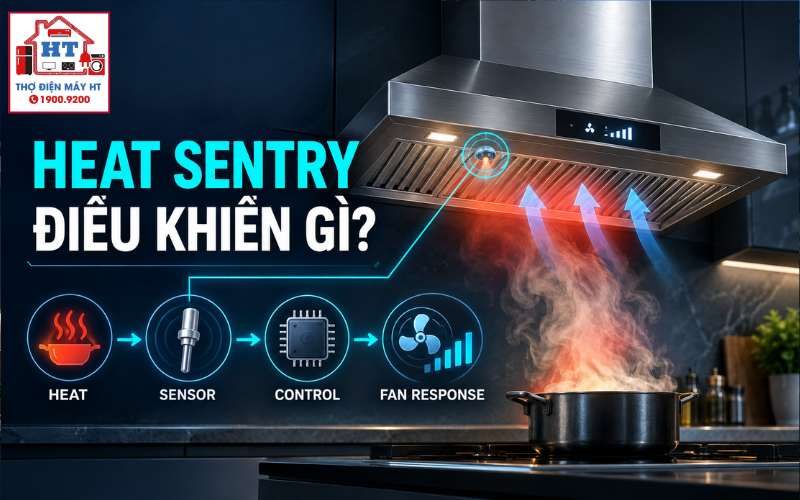

Máy hút mùi có thể dùng hai cách giám sát nhiệt chính: cảm biến cơ học (bimetal thermostat / thermal switch) đặt gần vùng hút để đóng tiếp điểm khi nhiệt cao, hoặc cảm biến điện tử (NTC thermistor) nằm trong luồng khí, nối về bo mạch để đọc ADC. Cần phân biệt khối giám sát luồng khí này với các bảo vệ nhiệt nội bộ khác (ví dụ bảo vệ cuộn motor): chức năng Heat Sentry giám sát nhiệt môi trường/luồng khí; bảo vệ motor giám sát nhiệt cố định trên motor.

Nhận diện nhanh:

• Vị trí: thường gắn gần lưới lọc/quầng hút, dễ thấy bằng giắc nối nhỏ hoặc kẹp cơ khí.
• Dạng: dây + đầu dò nhỏ (NTC) hoặc công tắc kim loại (bimetal) có dạng tiếp điểm.
• Vì sao kiểm tra: xác định dạng sensor quyết định phương pháp đo (ohm vs. đo thông mạch).

Thận trọng: vùng gần lưới/lõi có thể nóng hoặc nhiều dầu mỡ; ngắt nguồn trước khi thao tác cơ khí. Xem thêm về cấu tạo các khối trong máy hút mùi: Cấu tạo — nguyên lý máy hút mùi.

Bản chất chức năng: khi luồng khí hút mang nhiệt lớn, sensor báo về khối điều khiển; bo mạch đánh giá và ra lệnh tăng tốc tầng công suất motor (hoặc đóng relay triac) để tăng lưu lượng gió (auto‑boost), mục tiêu là giảm nhiệt khu vực bếp và tránh hư hỏng. Ngược lại, nếu sensor báo nhiệt vượt ngưỡng an toàn nghiêm trọng, bo có thể khóa/quay về trạng thái an toàn.

Bản đồ tín hiệu khái niệm:
Vi trí sensor → mạch phân áp / tầng đệm → chân ADC của MCU → thuật toán quyết định → tầng công suất (relay/triac/PWM) → motor quạt

Kiểm tra cơ bản khi nghi ngờ lỗi:

• Kiểm tra jack sensor và dây dẫn.
• Cô lập sensor → nếu quạt ngừng auto‑boost khi rút jack → nghi sensor hoặc dây.
• Nếu vẫn auto‑boost khi sensor rút → nghi vấn tầng xử lý hoặc tầng công suất.

Trong phần phân tích tầng nhận tín hiệu và MCU, tham khảo tài liệu khối điều khiển: Bo điều khiển máy hút mùi.

Khái niệm hai loại:

Phân loại quan sát để dẫn vào phép đo:

• Hư hỏng: sensor NTC đứt/chập

• Quan sát: quạt thường xuyên ở mức Boost hoặc bo báo lỗi dù bếp nguội.

• Giả thuyết: tín hiệu ADC bị kéo về mức cảnh báo.

• Phép kiểm tra: rút jack sensor, đo ôm ngoài mạch; thay bằng điện trở chuẩn giả lập để kiểm tra phản hồi bo.

• Hư hỏng: tiếp điểm bimetal bị dính

• Quan sát: quạt chạy mức lớn ngay khi cấp điện.

• Giả thuyết: tiếp điểm bị “hàn” do quá nhiệt/giãn mòn.

• Phép kiểm tra: đo thông mạch lúc nguội, cơ học kiểm tra đóng/mở.

• Hư hỏng: tầng phân áp/linh kiện đệm trên bo nhiễu/rò

• Quan sát: tín hiệu dao động, nhảy số hoặc báo lỗi không ổn định.

• Giả thuyết: điện trở kéo, tụ hoặc op‑amp đệm trên bo bị suy giảm.

• Phép kiểm tra: đo áp nguồn sensor và áp hồi tiếp trên chân ADC (TECHNICIAN_ONLY); cô lập sensor bằng điện trở giả lập để xem bo phản ứng.

So sánh với sự cố cơ khí/động cơ:

• Nếu nghi vấn motor hoặc tắc luồng khí là nguyên nhân quạt “bật mạnh” (ví dụ vì bo cố gắng bù lưu lượng), so sánh với lỗi motor BLDC hoặc nghẽn ống: xem hướng dẫn liên quan tại Motor BLDC máy hút mùi và kiểm tra luồng gió theo Chẩn đoán airflow máy hút mùi.

Trình tự ưu tiên: thao tác ít xâm lấn → quan sát → đo ngoài mạch → đo sống có kiểm soát → thử thay thế giả lập.

Nguyên tắc thay thế:

• Không thay bừa: không thay Bimetal bằng NTC hoặc ngược lại — hai công nghệ khác cơ chế hoạt động.
• Đối với NTC: cần tra R‑T curve (hoặc thông số R@25°C và hệ số Beta) từ datasheet model thay thế; chỉ dùng linh kiện có đặc tính tương ứng.
• Đối với công tắc nhiệt: phải cùng ngưỡng đóng/ngắt và sức chịu dòng.

Vật tư cơ khí:

• Lắp đúng vị trí để sensor đo luồng khí thực tế, đảm bảo đầu dò không bị che bởi dầu mỡ, cao su, v.v.
• Bảo vệ đầu dây bằng ống co nhiệt chịu nhiệt và giữ khoảng cách khỏi bề mặt quá nóng.

Cảnh báo an toàn:

7.1 Vì sao máy tự tăng quạt mức lớn nhất dù người dùng không bấm?

Quan sát: nếu sensor phát hiện nhiệt lớn ở vùng hút, bo mạch sẽ ra lệnh auto‑boost. Giả thuyết khác: sensor bị ngắn/chập hoặc tiếp điểm bimetal dính khiến bo nghĩ có nhiệt cao. Phép kiểm tra: rút jack sensor và quan sát hành vi; nếu quạt trở về bình thường khi rút, lỗi nhiều khả năng ở sensor hoặc dây.

7.2 Có thể rút bỏ cảm biến nhiệt để chạy quạt thủ công không?

Kỹ thuật: rút sensor có thể cho phép kiểm tra chức năng thủ công nhưng nhiều bo mạch sẽ phát hiện sensor mất và báo lỗi hoặc khóa; quan trọng hơn, việc bỏ cảm biến triệt để làm mất cơ chế bảo vệ nhiệt và có rủi ro an toàn. Không khuyến nghị bỏ sensor vĩnh viễn.

7.3 Làm sao phân biệt quạt nhảy do ẩm bo hay do sensor?

Thao tác cô lập: đo ngoài mạch sensor (rút jack) và quan sát; nếu quạt vẫn nhảy khi sensor đã được giả lập bằng điện trở chuẩn thì lỗi nằm ở bo (linh kiện phân áp/tầng đọc/tầng công suất). Nếu quạt trở về bình thường khi rút sensor, lỗi về sensor hoặc dây.

7.4 Tôi cần những số liệu/datasheet nào để quyết định thay thế?

Bạn cần: xác định exact model máy, lấy datasheet sensor (R‑T curve hoặc thông số ngưỡng cho bimetal), và schematic/tài liệu bo để biết mức điện áp tham chiếu. Nếu không có các tài liệu này, mọi trị số đo đều chỉ là tham chiếu và không đủ để khẳng định thay bo hay thay sensor.

• Khác nhau về cơ chế giữa NTC và bimetal và vì sao phương pháp đo khác nhau.
• Khi nào có thể kết luận sensor hỏng (đo ngoài mạch) và khi nào cần đo sống trên bo để kiểm tra tầng đọc.
• Những phép đo sống chỉ dành cho kỹ thuật viên có trang bị cách điện và hiểu rủi ro.
• Dữ liệu còn thiếu bắt buộc là datasheet sensor, schematic bo model để có trị số tham chiếu chính xác.

• Bo điều khiển máy hút mùi
• Cấu tạo — nguyên lý máy hút mùi
• Motor BLDC máy hút mùi
• Chẩn đoán airflow máy hút mùi

Lưu ý tổng hợp: mọi chẩn đoán cuối cùng đòi hỏi tài liệu chính xác theo model; nếu thiếu tem model hoặc schematic, dừng và yêu cầu tài liệu.
