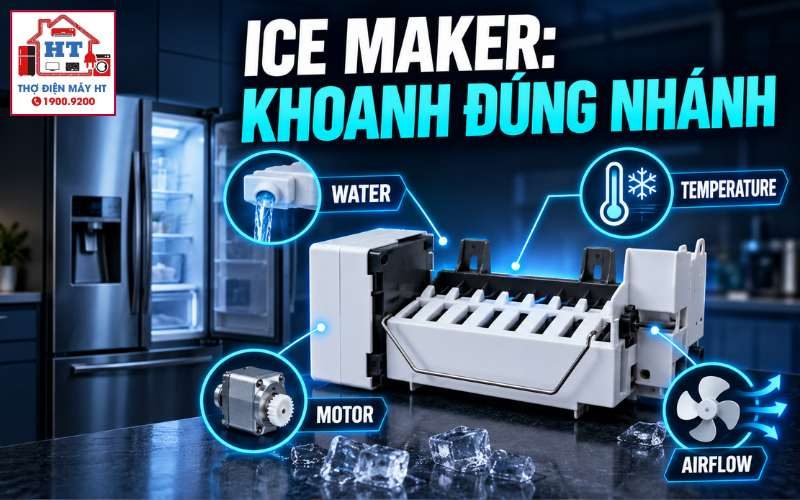

Ice Maker là một cụm con trong tủ lạnh chịu trách nhiệm cấp nước, đóng băng và tách đá vào hộp chứa. Từ dữ kiện hiện có ta chỉ có thể khẳng định: chu trình làm đá cần đủ lạnh, nguồn nước và cơ cấu chấp hành (motor/van/cảm biến) phản hồi; mọi kết luận về linh kiện yêu cầu phép đo hoặc kích hoạt chế độ test. Trước khi mở hộp số hay đo điện sống, thực hiện kiểm tra an toàn cơ bản (ngắt nguồn khi thao tác cơ khí) — dừng ngay nếu có mùi khét, tia lửa hoặc rò nước gần phần điện. Bài này không thay thế manual model cụ thể; cần model để tra pinout/điểm đo chính xác.
Hiểu đúng hiện tượng trước khi đo
Quan sát đầu vào: mô tả rõ triệu chứng (không làm đá, đá không rơi, nước rò/đóng băng, tiếng kẹt cơ).
Giả thuyết ban đầu: lỗi thuộc một trong ba nhóm — điều kiện nhiệt/luồng khí; cấp nước; hoặc cơ cấu chấp hành/cảm biến trong cụm Ice Maker.
Kiểm tra đầu tiên (SAFEUSERCHECK): xác minh chức năng làm đá đang bật/tắt theo bảng điều khiển, bình chứa nước gắn đúng vị trí và không có vật chặn bên ngoài.
Điều chưa xác minh: trạng thái chân cắm, điện áp cấp hoặc trị số cảm biến cần phép đo kỹ thuật.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Khoang/khay không đủ lạnh (không đóng băng)
A1. Kiểm tra luồng khí và độ lạnh khoang
A2. Kiểm tra ảnh hưởng xả tuyết/defrost
Nhánh B — Đá đông nhưng không rơi (cơ cơ/actuator/cảm biến)
B1. Kích hoạt Test Mode để phân lập cơ học
B2. Kiểm tra công tắc hành trình / cảm biến vị trí
Nhánh C — Không có nước lên khay hoặc tràn băng
C1. Kiểm tra đường cấp nước và van từ
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Linh kiện | Phép đo & điều kiện | Trạng thái mô tả bình thường | Diễn giải khi bất thường |
|---|---|---|---|
| Thermistor khay đá | Đo điện trở ở nhiệt độ phòng và sau khi có lạnh; đo ngoài mạch khi cần | Trở kháng biến đổi theo nhiệt độ (phản hồi thay đổi khi lạnh hơn) | Nếu trị số không đổi theo nhiệt độ → cảm biến lỗi hoặc ngắt kết nối → cần thay/sửa |
| Motor lật/harvest motor | Đo thông mạch cuộn; kích Test Mode và quan sát chuyển động cơ học | Cuộn có thông mạch; motor quay khi có lệnh từ bo | Không thông mạch → cuộn đứt. Motor không quay mặc dù có lệnh → kẹt cơ hoặc mất nguồn điều khiển |
| Van cấp nước (coi là coil) | Đo thông mạch cuộn; quan sát hoạt động trong Test Mode | Cuộn dẫn thông mạch; van mở khi bo cấp tín hiệu | Cuộn hở → cần thay; van không xả dù có lệnh → nghẽn cơ học |
| Công tắc hành trình / cảm biến vị trí | Đo trạng thái đóng/ngắt khi tác động cơ học | Tiếp điểm thay đổi trạng thái tương ứng với vị trí khay | Không đổi trạng thái → sensor/kết nối lỗi → cần kiểm tra chân cắm hoặc thay |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Thay cả cụm Ice Maker khi lỗi thực ra do ngăn đông không đủ lạnh — luôn kiểm tra luồng khí và dàn lạnh trước.
- Sai lầm: Bỏ qua công tắc cửa; nếu bo nhận báo cửa mở, chu trình làm đá sẽ bị khoá.
- Sai lầm: Đánh giá motor không quay là hỏng motor ngay lập tức mà không kiểm tra nguồn điều khiển và cơ khí kẹt.
- Sai lầm: Đo điện trở trên mạch khi bo đang cấp nguồn mà không ngắt hoặc cách ly, dẫn đến đo sai hoặc gây chập.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: thấy mùi khét, khói, tia lửa, ổ cắm hoặc dây nguồn quá nóng hoặc nước tiếp xúc với phần điện.
Cẩn thận: mọi thao tác mở hộp số motor, đo điện áp chân jack van khi có điện, hoặc can thiệp bo mạch đang cấp nguồn là TECHNICIAN ONLY.
- SAFEUSERCHECK: người dùng có thể kiểm tra chế độ làm đá bật/tắt, bình chứa nước, và vệ sinh khu vực khay.
- TECHNICIAN_ONLY: tháo rời hộp số, đo điện áp chân cắm sống, xả tụ hoặc thao tác bo điều khiển.
- Điều kiện phải dừng đo: phát hiện rò điện, mùi khét, hoặc vết cháy trên bo/connector.
Sau bài này bạn phải phân biệt được và Học tiếp
- Phân biệt: lỗi do điều kiện lạnh vs lỗi cơ/điện cụm Ice Maker.
- Phân biệt: phép đo nào chứng minh cảm biến hỏng và phép đo nào chỉ là giả thuyết cần xác minh.
- Phân biệt: thao tác an toàn dành cho người dùng và thao tác chỉ dành cho kỹ thuật viên.
Học tiếp theo đường chẩn đoán:
- Kỹ thuật tủ lạnh
- Service Test Mode tủ lạnh
- Cảm biến Thermistor tủ lạnh
- Chẩn đoán hệ thống nước tủ lạnh
Giải đáp thắc mắc kỹ thuật
11.1 Vì sao tủ vẫn làm đá thủ công nhưng Ice Maker tự động không rơi đá?
Quan sát: người dùng có thể tự đổ nước vào khay thủ công và đá hình thành, nhưng cơ chế tự động không xả. Giả thuyết: vi xử lý không nhận được tín hiệu từ thermistor khay hoặc công tắc vị trí, hoặc chu trình tự động bị khoá do báo cửa/mạch logic. Kiểm tra: kích Test Mode để xem motor/van có hoạt động độc lập hay không. Nếu Test Mode cho thấy motor và van đều hoạt động, nguyên nhân có thể là tín hiệu cảm biến hoặc logic điều khiển.
11.2 Khi nào cần thay cả cụm Ice Maker thay vì thay từng linh kiện rời?
Quyết định dựa trên bằng chứng: nếu kiểm tra cho thấy nhiều hư hỏng đồng thời (ví dụ bánh răng vỡ, khay nứt, và hộp số vào tình trạng ăn mòn) thì thay cụm có thể hợp lý. Ngược lại, nếu chỉ có một linh kiện (sensor hoặc coil) bị lỗi và phần cơ khí còn nguyên vẹn, sửa hoặc thay linh kiện rời được ưu tiên. Luôn đánh giá chi tiết cơ khí trước khi thay nguyên cụm.
11.3 Dấu hiệu nhận biết van cấp nước bị rò rỉ dẫn đến đóng băng cụm làm đá?
Quan sát: xuất hiện hiện tượng băng dày bất thường xung quanh ống dẫn hoặc dưới khay, cùng với nước thừa tràn xuống và đóng cục. Kiểm tra: quan sát van trong thời gian chu trình, kích Test Mode để xem van có mở/đóng đúng lúc; kiểm tra đường ống và vị trí kết nối. Nếu có rò rỉ nhỏ liên tục, sẽ tạo mảng băng quanh khu vực dẫn nước.
11.4 Tôi cần model cụ thể để lấy pinout và trị số đo — tại sao?
Lý do: bố trí chân, điện áp điều khiển và trị số chuẩn của cảm biến/coil khác nhau giữa các model và nhà sản xuất. Quan sát/đo mà không có tham chiếu model có thể dẫn đến kết luận sai. Hành động: chụp tem model hoặc mã sản phẩm, tra manual tương ứng trước khi đo trực tiếp trên bo hoặc xác nhận part compatibility.
Sau bài này, nếu cần tra pinout/điểm đo chính xác cho model, chuẩn bị tem model ảnh chụp rõ và tham khảo tài liệu kỹ thuật của model tương ứng.
