Máy lọc nước RO gia dụng phân rã thành năm phân hệ kỹ thuật: tiền xử lý (lõi 1–3), phân hệ tạo áp & chuyển mạch thủy lực (bơm, van, flow), cụm màng RO (tách product/reject), phân hệ trữ & hoàn thiện (bình áp, lõi sau) và mạch điều khiển/cảm biến. Những điều trên có thể khẳng định ở mức kiến trúc; các trị số áp, điểm ngắt và chi tiết chân board phải tra service manual model cụ thể trước khi chẩn đoán hoặc can thiệp. Trước mọi thao tác, ngắt nguồn điện và khóa nguồn nước; nếu có rò điện, mùi khét hoặc bơm quá nóng, dừng ngay.
- Dữ kiện ngắn: Kiểm tra tem/model và ghi triệu chứng → chọn service manual trước khi đo.
Phạm vi hệ thống
Bài này mô tả kiến trúc nền tảng của máy lọc nước RO gia dụng (mô-đun tiền lọc, tạo áp, màng RO, trữ & hậu xử lý, điều khiển). Không thay thế service manual model-specific; mọi trị số áp, điểm ngắt hay sơ đồ chân bo phải lấy từ tài liệu hãng. An toàn: luôn khóa nước đầu vào và ngắt nguồn điện trước khi mở cốc lọc, bình áp hoặc buồng chứa bo mạch.

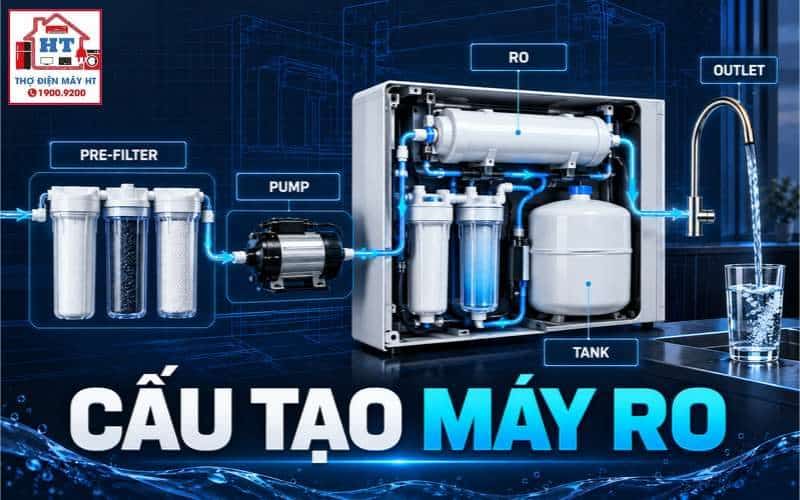

Bản đồ hệ thống và sơ đồ khối
Mô tả khái niệm dòng thủy lực và luồng tín hiệu giữa các phân hệ.
Bạn có thể xem sơ đồ đường nước chi tiết tại sơ đồ đường nước máy lọc nước RO và nguyên lý nền tảng tại nguyên lý máy lọc nước RO.
Chi tiết phân hệ chức năng
Giải thích input → xử lý → output cho từng khối; nêu rõ vì sao phải kiểm tra.
3.1 Phân hệ tiền xử lý (Lõi lọc thô 1–3)
3.2 Phân hệ tăng áp và chuyển mạch thủy lực
3.3 Phân hệ màng RO và van xả dòng (Flow)
Bạn có thể xem mô tả chi tiết về màng RO tại màng RO máy lọc nước.
3.4 Phân hệ trữ nước và hậu xử lý
3.5 Phân hệ mạch điều khiển & cảm biến
Bạn có thể tham khảo thêm phần bo mạch tại bo mạch điều khiển máy lọc nước.
Dòng lưu chất và chuỗi tín hiệu điều khiển vận hành
Mô tả tuần tự hoạt động ở mức kiến trúc (không nêu trị số model-specific).
4.1 Chuỗi thủy lực (tổng quan)
Nguồn cấp → Tiền xử lý → Bơm đẩy → Màng RO → Nhánh product → Bình áp → Vòi; Nhánh reject → Flow restrictor → Xả.
4.2 Chuỗi tín hiệu và logic đóng/ngắt (tổng quan)
Van áp thấp / công tắc báo cạn → cấp nguồn cho adaptor/bo mạch → bo mạch điều khiển relay hoặc MOSFET cấp cho bơm và van điện từ → cảm biến áp/van áp cao báo đầy → bo mạch ngắt nguồn bơm.
Quan sát: khác biệt giữa máy dùng công tắc cơ khí (switch loop) và máy có MCU (logic điều khiển, hiển thị) phải được xác minh bằng ảnh tem model và tài liệu.
Ma trận linh kiện và ranh giới kỹ thuật
Bảng tra cứu nhanh giúp phân biệt linh kiện điện, cơ & tiêu hao; không chứa mã hoặc giá.
| Phân hệ | Linh kiện | Chức năng chính | Dạng tác động | Dấu hiệu khi khối bị lỗi |
|---|---|---|---|---|
| Tiền xử lý | Lõi PP / Than hoạt tính | Loại cặn, clo, hữu cơ bảo vệ màng | Cơ/hóa | Giảm lưu lượng, nước có mùi/vị lạ, áp lực đầu vào tăng |
| Tạo áp & thủy lực | Bơm tăng áp, van một chiều, van điện từ | Tạo áp cho màng; ngăn áp ngược | Điện + Cơ | Bơm chạy liên tục/không lên áp, rò nước, tiếng động bất thường |
| Màng RO | Màng cuộn | Tách product và reject | Cơ lọc | Tăng tỉ lệ thải, giảm chất lượng tinh khiết |
| Trữ & hậu xử lý | Bình áp, lõi T33, khoáng | Tích trữ, hoàn thiện mùi/vị | Cơ + Hóa | Vòi yếu, nước chảy yếu sau rút |
| Điều khiển & cảm biến | Bo mạch, công tắc áp, TDS (nền tảng) | Liên động tắt/mở, báo lỗi | Điện/tín hiệu | Không ngắt bơm, báo lỗi sai, đèn báo |
Cơ chế bảo vệ, feedback và điểm kiểm tra an toàn
- Kiểm tra: van áp thấp (bảo vệ bơm khi cạn), công tắc áp cao (ngắt khi bình đầy), leak sensor (nền tảng cao cấp).
- Vì sao: bảo vệ bơm, tránh quá áp trên màng và ngăn tràn/bể.
- Nếu đạt: tiếp tục đo theo chu trình vận hành.
- Nếu không đạt: xác minh tiếp điểm bằng đồng hồ đo thông mạch; nếu bo mạch can thiệp, tra schematic model.
- Điều kiện phải dừng: phát hiện rò điện, mùi khét, dây/adapter nóng → ngắt điện và dừng kiểm tra.
Lưu ý an toàn: trước khi mở bình áp hoặc cốc lọc, phải xả hết áp thủy lực; khi làm việc trên bo mạch, đảm bảo không có nước rò vào.
Định tuyến kiến trúc theo nền tảng thương hiệu (khi cần model-specific)
Một số thương hiệu giữ triết lý thiết kế khác nhau: nền tảng truyền thống dùng công tắc cơ khí; nền tảng cao cấp tích hợp MCU, màn hình và cảm biến tự động. Trước khi thay thế linh kiện hoặc đọc sơ đồ, luôn:
- Kiểm tra tem model và tìm tài liệu kỹ thuật chính xác.
- Nếu không có manual, chỉ làm các kiểm tra an toàn quan sát; không thay bo mạch hoặc sửa chữa firmware.
Để đọc tiếp sơ đồ hệ thống và triển khai theo từng model, tham khảo sơ đồ đường nước và nguyên lý đã có: sơ đồ đường nước máy lọc nước RO và nguyên lý máy lọc nước RO.
Giải đáp thắc mắc kỹ thuật về cấu tạo máy RO
8.1 Vì sao máy RO cần van một chiều ở đầu ra nước tinh khiết?
Van một chiều ngăn áp suất hoặc nước trong bình áp đẩy ngược về phía màng RO khi vòi đóng. Quan sát: nếu van một chiều hỏng, hiện tượng hồi lưu hoặc chảy nhỏ liên tục vào đường thải có thể xảy ra. Kiểm tra: tháo nối tại van một chiều (sau khi xả áp) kiểm tra chiều dòng và chức năng đóng; nếu van không ngăn được, thay theo part thích hợp theo manual model.
8.2 Van điện từ khác van áp thấp ở điểm nào?
Van điện từ là cơ cấu chấp hành đóng/mở dòng nước theo tín hiệu điện (điều khiển mở/đóng), trong khi van áp thấp là công tắc/khóa mạch phát hiện áp nước đủ để cấp nguồn cho bơm. Kiểm tra: xác minh van điện từ mở khi bo mạch yêu cầu; đo tiếp điểm của van áp thấp để biết nó có cấp nguồn hay không. Không phán đoán hỏng chỉ từ một triệu chứng; cần đo cả dòng/hành vi.
8.3 Bình áp máy RO gồm những thành phần nào và kiểm tra sơ bộ ra sao?
Bình áp thường bao gồm vỏ chứa và một bóng cao su (chamber) tách nước và khí. Kiểm tra sơ bộ: xả nước khỏi bình, sau đó đo áp khí trong bóng bằng đồng hồ thích hợp (tham khảo manual model cho mức nạp khí chính xác). Điều kiện phải dừng: không nạp khí vào bình khi còn nước; nếu thấy vỏ nứt, rò nước hoặc mùi lạ, dừng và thay bộ chứa theo chỉ dẫn nhà sản xuất.
Cẩn thận: mọi phép đo áp khí/bóng bình phải thực hiện sau khi đã xả hết nước trong bình; thao tác bơm khí vào bình chỉ dành cho kỹ thuật viên có dụng cụ và manual model.
Sau bài này bạn phải phân biệt được
- Năm phân hệ kiến trúc cốt lõi của máy lọc RO và vai trò mỗi khối.
- Dòng thủy lực (nguồn → tiền lọc → bơm → màng → bình → vòi) và luồng tín hiệu điều khiển cơ bản.
- Khi nào cần dừng vì an toàn (rò điện, mùi khét, bơm quá nóng, áp còn trong bình).
- Dữ liệu bắt buộc để chuyển sang chẩn đoán chi tiết: tem/model, schematic bo mạch model, trị số áp thực tế đo được.
