Máy lọc nước sử dụng bo mạch điều khiển làm trung tâm tiếp nhận tín hiệu cảm biến và phát lệnh tới các tải (bơm, van, bộ làm nóng/làm lạnh). Từ dữ liệu hiện có ta chỉ có thể mô tả kiến trúc khối và quy trình phân lập lỗi chung; không thể xác nhận chân, trị số test point hay chẩn đoán phần cứng cụ thể cho một model mà không có schematic hoặc service manual. Trước khi đo phải cô lập nguồn và/hoặc cắt nước; dừng thao tác nếu phát hiện mùi khét, khói hoặc rò nước vào vùng bo mạch.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu phải gồm: mô tả triệu chứng (không ra nước, bơm không chạy, ngắt đột ngột, báo rò), trạng thái hiển thị/đèn, nguồn cấp tại ổ cắm và điều kiện nước (van mở/khóa). Đây là dữ liệu quan sát; mọi kết luận về bo mạch là giả thuyết cho đến khi có phép đo tín hiệu. Nếu không có tem model hoặc service manual, chỉ thực hiện các phép đo an toàn, không probe ô chân IC hoặc nguồn lưới mà không có PPE và kinh nghiệm.

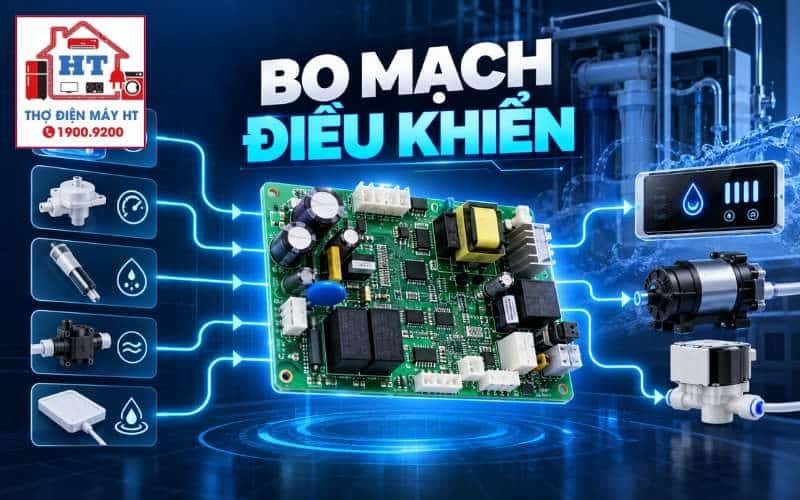

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Máy hoàn toàn không hoạt động
A1. Kiểm tra nguồn đầu vào và ngắt an toàn
A2. Kiểm tra rail hạ áp (logic)
Nhánh B — Đèn sáng, bơm không chạy
B1. Kiểm tra trạng thái cảm biến đầu vào (áp/lưu lượng/rò)
B2. Kiểm tra cổng xuất điều khiển trên bo
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hiện tượng | Kiểm tra đầu vào cần làm | Phép đo/điểm đo | Diễn giải hướng nhánh tiếp |
|---|---|---|---|
| Máy tắt hoàn toàn | Kiểm tra nguồn AC/adapter, cầu chì, công tắc | Đo có/không nguồn tại jack vào (theo manual) | Nguồn mất → kiểm tra adapter/ổ cắm; nguồn có → kiểm tra rails hạ áp trên bo |
| Đèn sáng, bơm không chạy | Kiểm tra trạng thái cảm biến áp, flow sensor | Quan sát trạng thái công tắc/đếm xung tại giắc (trước khi rút) | Cảm biến hỏng → kiểm tra dây/giắc; cảm biến OK → đo cổng xuất điều khiển |
| Bơm có áp nhưng không ngắt | Kiểm tra feedback từ flow/pressure sensor và logic ngắt | Quan sát/đo tín hiệu feedback theo manual | Không có feedback → nguyên nhân cơ khí/ cảm biến; feedback có → lỗi logic bo hoặc relay dính |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Cứ nghĩ bo hỏng khi nhìn thấy đèn báo lỗi—nhiều lỗi do cảm biến hoặc nguồn ngoài bo.
- Sai lầm: Đo probe trực tiếp vào chân IC đang có điện mà không xác định reference ground và không dùng que bọc cách điện.
- Sai lầm: Ngắt tải mà quên ngắt nguồn nước hoặc áp lực—khi thử van/đường ống có thể làm nước vào bo.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: phát hiện khói, mùi khét, tia lửa, ổ cắm/biến áp quá nóng hoặc nước đã xâm nhập vào vùng bo mạch. Ngắt nguồn ngay lập tức và cách ly thiết bị.
Cẩn thận: Mọi đo trên phần chứa điện lưới (AC) hoặc phần công suất cao phải do kỹ thuật viên có chuyên môn và PPE thực hiện; không khuyến khích người dùng phổ thông probe board khi thiết bị còn cấp điện.
Sau bài này bạn phải phân biệt được
- Khác biệt giữa quan sát (máy không ra nước), giả thuyết (bo có thể hỏng) và chẩn đoán xác nhận (bo không xuất tín hiệu khi các điều kiện đầu vào thỏa).
- 4 khối chức năng của bo mạch: nguồn → MCU → thu nhận cảm biến → điều khiển tải.
- Khi nào cần kiểm tra tải ngoại vi trước (ngắt giắc, đo cổng xuất) và khi nào cần stop/do chuyên viên can thiệp.
Học tiếp theo đúng đường chẩn đoán
Một số câu hỏi kỹ thuật thường gặp
11.1. Có thể đấu tắt trực tiếp hệ thống bỏ qua bo mạch điều khiển được không?
Đấu tắt trực tiếp để thử nghiệm ngắn (tạm thời) chỉ khi cần loại trừ nhanh nguồn/đường dây và chỉ do kỹ thuật viên làm; hành động này loại bỏ các cơ chế bảo vệ (áp, rò, thời gian) và không được duy trì vận hành. Nếu thực hiện, cần giám sát chặt chẽ, chuẩn bị ngắt nguồn ngay và hiểu rủi ro áp lực/bảo vệ mất.
11.2. Tại sao sau khi thay bo mạch mới máy vẫn không xuất lệnh mở bơm?
Nguyên nhân khả dĩ phải kiểm tra theo trình tự: xác nhận bo mới có nguồn hạ áp đúng, xác minh cảm biến đầu vào (áp/flow) đang cho phép vận hành, và kiểm tra giắc/cáp tới bơm. Nếu bo mới đúng model nhưng không khớp cấu hình cổng hoặc firmware (cần manual), nó có thể không phản ứng; cần có service manual/model để kiểm tra bước khởi tạo hoặc chế độ test.
11.3. Dấu hiệu nhận biết lỗi ở vi điều khiển so với hỏng linh kiện công suất đầu ra?
Nếu bo không xuất lệnh ở giắc ra trong khi nhận đủ điều kiện đầu vào → giả thuyết lỗi logic/MCU hoặc driver. Nếu bo xuất tín hiệu đúng nhưng tải không hoạt động → lỗi ở tải, relay/driver hoặc đường dẫn công suất. Xác nhận bằng phép đo cổng xuất khi tải được ngắt là bước phân biệt chính xác.
11.4. Khi nào cần có schematic/service manual trước khi tiếp tục đo?
Nếu phép đo yêu cầu probe chân IC, xác minh rails nội bộ, hoặc thay linh kiện SMT trên board, bắt buộc phải có schematic/boardview hoặc service manual. Thiếu tài liệu, hành động probe sâu có thể gây hỏng thêm và là điều kiện phải dừng cho đến khi có tài liệu hoặc sự hỗ trợ của kỹ thuật viên chuyên sâu.
