Máy lọc nước RO là một hệ thống thủy lực khép kín kết hợp mạch điều khiển dựa trên áp suất: bơm tạo áp lực cưỡng bức để đẩy nước qua màng bán thấm, phân tách thành nước tinh khiết và nước thải; nước tinh khiết tích áp trong bình áp đến khi áp lực đủ lớn để một công tắc áp (công tắc áp cao) ngắt mạch, dừng bơm. Điều chưa thể xác định bằng mô tả chung là ngưỡng áp suất cắt, vị trí tiếp điểm hay wiring cụ thể—những giá trị này phải được tra spec sheet từng model. Trước mọi thao tác thủy lực/điện: ngắt nguồn và xả áp bình chứa.

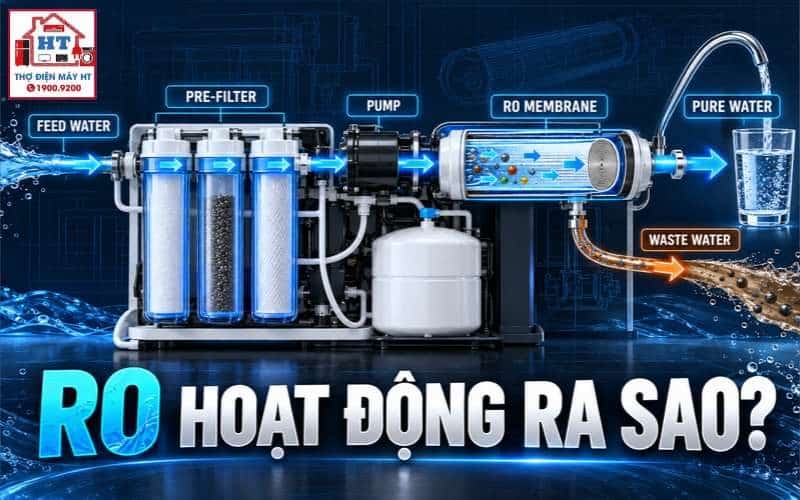

Bản đồ chu trình thủy lực tổng thể trong hệ thống RO
Mục tiêu: dựng mental model luồng nước và vị trí giao thoa giữa tín hiệu áp lực và tiếp điểm điện.
1.1 Phân tầng tiền xử lý
Nguồn cấp → lõi lọc cơ học (sediment) → lõi hấp thụ (carbon) → bảo vệ trước clo và cặn để kéo dài tuổi thọ màng RO.
Quan sát: bộ lọc tiền xử lý bị bẩn có thể giảm lưu lượng tới màng.
1.2 Phân tầng tăng áp và tách dòng
Van điện từ/van đầu bơm → bơm tăng áp → cốc màng RO → tại cốc có hai nhánh:
Vì sao kiểm tra: vị trí này là trọng tâm sinh áp và tỷ lệ tinh/thải.
1.3 Phân tầng tích trữ và hoàn thiện
Bình áp nhận nước tinh khiết, tạo áp đối kháng cho mạch; khi áp bình tăng thì tác động lên công tắc áp cao để ngắt bơm. Van một chiều ngăn dòng dội ngược từ bình về cốc màng.
Lưu ý: quan sát đường ống và mối nối không đồng nghĩa với trạng thái áp hoạt động; đo áp và kiểm tra tiếp điểm mới cho bằng chứng.
Cơ chế tạo áp suất và phân tách dòng tại màng thẩm thấu ngược
Mục tiêu: giải thích vì sao phải có bơm và flow restrictor để tạo áp ngược và tỷ lệ dòng thải–tinh khiết.
2.1 Áp lực cưỡng bức và cơ chế lọc
Quan sát: màng RO cần áp lực lớn hơn áp suất thẩm thấu tự nhiên để nước xuyên qua lớp bán thấm; bơm cung cấp lực này.
Kiểm tra: xác định bơm có khởi động và có dòng qua cốc màng (bằng quan sát lưu lượng thải/tinh khiết).
Nếu đạt: tiếp tục kiểm tra tỷ lệ tinh/thải.
Nếu không đạt: kiểm tra tiền xử lý, bơm, hoặc tắc nghẽn cốc màng.
Điều kiện phải dừng: phát hiện rò nứt cốc màng hoặc chảy vào phần điện → ngắt điện ngay.
2.2 Vai trò của flow restrictor trong cân bằng áp lực
Vì sao kiểm tra: flow restrictor tạo trở lực trên nhánh thải, giúp nâng áp tại vách màng để tăng tỷ lệ thẩm thấu.
Kiểm tra: quan sát/so sánh lưu lượng thải với thông thường của model (tham chiếu manual).
Diễn giải: flow restrictor bị tắc hoặc bị mở quá lớn sẽ làm sụt áp cốc màng, giảm sản lượng tinh khiết.
Logic điều khiển tự ngắt và tái khởi động của hệ thống
Mục tiêu: mô tả vòng đóng mở dựa trên áp lực, van một chiều và mạch tiếp điểm.
3.1 Chu trình ngắt đầy tải (tank charging → shutoff)
Kiểm tra: khi vòi đóng, bình áp tăng áp → công tắc áp cao tác động → tiếp điểm ngắt mạch nguồn bơm và van điện từ.
Vì sao kiểm tra: đây là cơ chế dừng bơm khi bình đầy.
Nếu đạt (tiếp điểm ngắt khi áp tăng): hệ thống ngắt theo thiết kế.
Nếu không đạt (bơm tiếp tục chạy): giả thuyết bao gồm công tắc áp cao kẹt, van một chiều rò, hoặc bơm không đủ áp; cần đo áp trực tiếp và kiểm tra tiếp điểm.
3.2 Chức năng giữ áp của van một chiều và hiện tượng “nhấp nháy” (short-cycling)
Kiểm tra: van một chiều phải đóng khi bơm dừng để giữ áp bình; nếu không, áp từ bình hồi về cốc màng làm bơm tái kích hoạt liên tục.
Vì sao kiểm tra: hiện tượng bật/tắt nhanh cho thấy rò áp hoặc van một chiều không kín.
Điều kiện phải dừng: thao tác mở cút nối ngay trên đường áp khi bình còn áp—phải xả áp trước.
3.3 Chu trình ngắt bảo vệ vì thiếu nước cấp
Kiểm tra: khi mất nước cấp, công tắc áp thấp (LP) ngắt mạch để tránh bơm chạy khô.
Vì sao kiểm tra: bảo vệ bơm khỏi quá nhiệt/hỏng.
Nếu không đạt: nếu bơm vẫn chạy khi cấp nước bị ngắt thì phải ngắt nguồn và chuyển sang kiểm tra mạch bảo vệ.
Cẩn thận: đo thông mạch công tắc áp suất chỉ khi đã ngắt nguồn và tuân thủ quy trình an toàn.
Ma trận trạng thái vận hành và chuyển đổi pha của các linh kiện
Mục tiêu: hệ thống hóa trạng thái từng linh kiện theo pha vận hành để tra cứu nhanh.
| Pha vận hành | Bơm | Van điện từ | Van một chiều | Flow restrictor | Công tắc áp cao | Công tắc áp thấp | Bình áp |
|---|---|---|---|---|---|---|---|
| Vòi đóng — nạp bình (filling) | Hoạt động | Mở | Đóng giữ áp | Tạo trở lực trên nhánh thải | Tiếp điểm đóng → sẽ mở khi đạt áp | Đóng (bình có áp) | Tăng áp/đang nạp |
| Vòi mở — cung cấp (producing) | Ngắt (nếu áp bình đủ) | Đóng (tùy thiết kế) | Đóng để ngăn dội ngược | Cho phép thải | Tiếp điểm mở (nếu áp giảm) | Đóng nếu áp đủ, mở nếu thiếu nước | Giảm áp/đang xả |
| Mất nước đầu vào / bảo vệ | Ngắt (bảo vệ) | Phụ thuộc mạch | Không áp dụng | Không có hoặc không hiệu quả | Không tác động | Tiếp điểm mở → ngắt bơm | Áp thấp |
| Bơm chạy liên tục (không ngắt) | Luôn hoạt động | Thường mở | Có khả năng rò | Có thể tắc hoặc hỏng | Tiếp điểm không đóng đúng | Phản hồi bình thường | Không tăng áp |
Mối liên hệ giữa nguyên lý thủy lực và phương pháp cô lập vùng lỗi
Mục tiêu: hướng tư duy khoanh vùng lỗi dựa trên dòng chảy và áp lực.
5.1 Nhóm lỗi mất cân bằng áp suất đóng ngắt (bơm chạy liên tục hoặc ngắt quãng)
Quan sát: bơm chạy liên tục khi vòi đóng.
Giả thuyết: công tắc áp cao không kích hoạt / van một chiều rò / flow restrictor bị hỏng / bơm yếu.
Kiểm tra: đo áp tại đầu vào và đầu ra cốc màng, kiểm tra tiếp điểm công tắc áp cao, quan sát dòng thải.
Nếu đạt (tiếp điểm hoạt động và áp tăng): nghi ngờ van một chiều hoặc rò rỉ lưu lượng.
Nếu không đạt: tiếp tục cô lập tiền xử lý và kiểm tra hiệu suất bơm.
Điều kiện phải dừng: phát hiện nước tiếp xúc phần điện hoặc cốc màng nứt.
5.2 Nhóm lỗi gián đoạn lưu lượng (không ra nước tinh khiết, nước thải chảy nhưng ít)
Quan sát: không có nước tinh khiết hoặc lưu lượng tinh khiết thấp.
Giả thuyết: tắc tiền xử lý, flow restrictor hỏng, van điện từ không mở, hoặc màng bị tắc.
Kiểm tra: tháo đo lưu lượng thải, kiểm tra van điện từ hoạt động (khi được cấp điện), quan sát áp tại cốc màng.
Diễn giải: áp thấp tại cốc là bằng chứng tắc hoặc bơm yếu; áp cao với không có tinh khiết có thể chỉ ra tắc màng hoặc van định hướng sai.
Cẩn thận: các thao tác tháo cốc lọc khi còn áp có thể gây bắn nước; luôn xả áp trước khi tháo.
Điều kiện an toàn và quy trình giải phóng áp suất trước khi thao tác
Trình tự cô lập an toàn (kỹ thuật viên hoặc người có kỹ năng):
- Rút phích cắm nguồn điện chính.
- Khóa van cấp nước đầu vào.
- Mở vòi lấy nước tinh khiết để xả áp và nước trong bình áp cho tới khi lưu lượng dừng.
- Kiểm tra bằng mắt và cảm nhận để đảm bảo không còn áp trong đường ống; nếu cần dùng đồng hồ đo áp, đảm bảo dụng cụ phù hợp và cách ly điện.
- Mở cút nối/chờ làm sạch khi thiết bị đã an toàn.
Dừng kiểm tra: nếu phát hiện rò điện, mùi khét, bơm quá nóng hoặc vỏ adaptor có nước, ngưng thao tác và cách ly nguồn.
Cẩn thận: thao tác mở cốc màng hay nối nhanh (quick-fitting) khi còn áp có thể gây văng cút, tổn thương hoặc làm hỏng cối lọc.
Những thắc mắc thường gặp về nguyên lý hoạt động máy lọc nước RO
7.1 Tại sao máy lọc nước RO bắt buộc phải có nước thải mới hoạt động được?
Trả lời: Flow restrictor trên nhánh thải tạo trở lực cần thiết để duy trì áp chênh qua màng; nếu không có nhánh thải để mang theo thành phần cô đặc, màng không có áp ngược đủ lớn để cho nước tinh khiết qua. Việc không có nước thải nghĩa là mất cơ chế tạo áp đối kháng nên quá trình thẩm thấu ngược không diễn ra hiệu quả. Kiểm chứng bằng quan sát lưu lượng thải và đo áp tại cốc màng (theo spec model).
7.2 Nếu van một chiều bị hở thì hệ thống sẽ xuất hiện hiện tượng gì?
Trả lời: Van một chiều hở để áp bình dội về cốc màng khi bơm dừng, làm mất áp giữ trong bình — kết quả có thể là bơm bật-tắt liên tục (short-cycling) hoặc bình không duy trì áp khi mở vòi. Xác minh bằng cách quan sát áp trong bình sau khi bơm dừng và kiểm tra dòng chảy ngược vào cốc màng.
7.3 Bình tích áp đóng vai trò gì trong việc kích hoạt cơ chế tự ngắt của máy?
Trả lời: Bình tích áp chứa nước tinh khiết và tạo áp thủy lực đối kháng lên hệ; khi áp bình tăng đến mức tác động công tắc áp cao, tiếp điểm ngắt sẽ dừng bơm. Bình áp là thành phần lưu trữ giúp tránh bơm phải chạy liên tục mỗi khi mở vòi nhỏ. Xác nhận chức năng bằng quan sát áp biến thiên khi bơm chạy/ngừng.
7.4 Vì sao khi mất nước cấp đầu vào bơm lại không thể tự kích hoạt?
Trả lời: Nếu không có nước cấp, công tắc áp thấp (hoặc cảm biến cấp nước) sẽ mở tiếp điểm để ngăn bơm chạy khô; bơm cần nước để sinh áp và bôi trơn. Kiểm tra bằng cách đảm bảo van cấp mở và đo trạng thái công tắc áp thấp trước khi cấp điện cho bơm.
Sau bài này bạn phải phân biệt được
- Luồng thủy lực chính: nguồn cấp → tiền xử lý → bơm → cốc màng → nhánh tinh/thải → bình áp.
- Vai trò flow restrictor trong việc tạo áp đối kháng cho màng.
- Cách vòng điều khiển áp (bình áp → công tắc áp cao/áp thấp → bơm/van điện từ) quyết định ngắt/tự khởi động.
- Phép đo cần có để xác minh giả thuyết: đo áp tại cốc/bình, kiểm tra tiếp điểm công tắc với thiết bị đã cách ly nguồn, quan sát lưu lượng thải.
8.1 Học tiếp theo đúng đường chẩn đoán
- Tham khảo cấu tạo và vai trò từng cụm máy lọc nước RO: cấu tạo và vai trò từng cụm máy lọc nước RO
