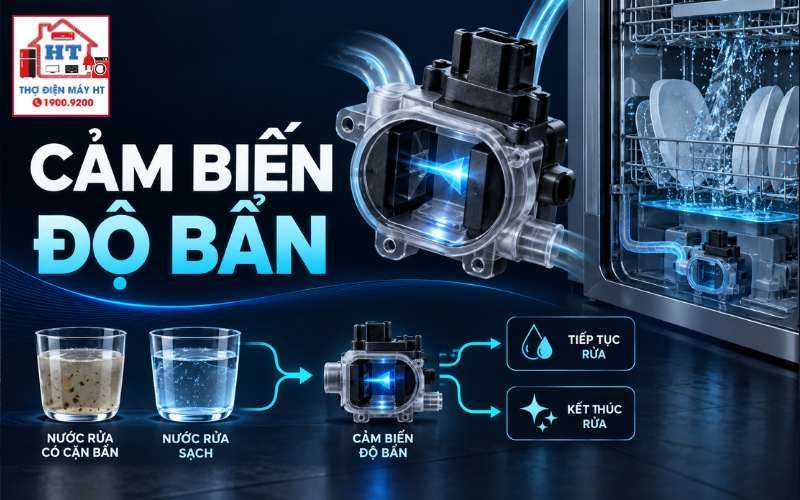

Cảm biến độ bẩn (turbidity/AquaSensor) là module quang học đặt ở hốc đáy (sump) của máy rửa chén, dùng cặp LED hồng ngoại và phototransistor để đánh giá độ đục nước và trả tín hiệu về MCU nhằm điều chỉnh chu trình rửa. Điều chắc chắn: nguyên lý quang học và vai trò trong thuật toán Auto; điều chưa kết luận được là dạng tín hiệu (analog hoặc xung) và ngưỡng điện áp cụ thể cho từng model — cần đo trực tiếp. Trước khi thao tác, rút phích cắm nguồn và xả nước trong hộc đáy; mọi phép đo có cấp nguồn chỉ thực hiện bởi kỹ thuật viên.
Nhận diện và phạm vi áp dụng của cảm biến độ bẩn
Quan sát: module thường lắp ở vùng hộc bơm/tuần hoàn dưới đáy, có vỏ nhựa với một cửa sổ thấu kính hướng vào dòng nước và giắc nối 3–4 chân.
Giả thuyết: các tên thương mại (AquaSensor, SensorWash, SensorWash-like) chỉ là tên marketing; cấu trúc chức năng cơ bản tương tự trên nhiều máy gia dụng.
Kiểm tra nhanh (an toàn): rút phích nguồn, hút bớt nước trong hộc đáy trước khi mở nắp hoặc rút module. Không tiến hành tháo khi máy còn cắm điện.
Cấu tạo và nguyên lý đo quang học
2.1 Cặp phát — thu qua khe dòng chảy
IR LED (phát) và phototransistor (thu) đặt sao cho tia IR đi qua lớp nước lưu thông; ánh sáng bị tán xạ/hấp thụ khi có chất rắn, dầu mỡ hoặc váng.
2.2 Cơ chế chuyển thành tín hiệu về MCU
Luồng tín hiệu khái niệm: IR LED → (nước trong/đục) → Phototransistor → mạch điều kiện / bộ lọc → tín hiệu Analog hoặc chuỗi xung → ADC/Timer MCU.
Vì sao kiểm tra: hiểu luồng giúp phân biệt lỗi do bề mặt/thấu kính vs lỗi mạch chuyển đổi trên bo chính.
Lưu ý: không đưa ra pinout/pin numbering bo mạch cụ thể nếu không có datasheet; mọi phép đo điện áp tuyệt đối phải so sánh với tài liệu model khi có.
Bản đồ hệ thống liên quan đến triệu chứng
Tác động của cảm biến độ đục đến thuật toán chu trình rửa
Quan sát: chương trình Auto/Sensor có thể kéo dài hoặc rút ngắn chu trình tùy tín hiệu độ đục.
Giả thuyết: khi tín hiệu báo sạch, MCU có thể giảm số lần xả hoặc thời gian gia nhiệt; khi báo bẩn, MCU có thể thêm bước xả/giảm tốc độ tiến trình.
Kiểm tra/diễn giải: hiện tượng thời gian chạy thay đổi liên tục không phải luôn là lỗi phần cứng — có thể là hoạt động theo thuật toán dựa vào dữ liệu cảm biến.
Các dạng lỗi phổ biến, biểu hiện và phân biệt nguyên nhân
- Quan sát: biểu hiện thường gặp gồm rửa không sạch, thời gian rửa kéo dài, máy lặp xả nước hoặc báo lỗi cảm biến.
- Giả thuyết phân loại nguyên nhân:
- Thấu kính bị phủ màng mỡ/váng/kem tẩy rửa.
- Oxy hóa/chập tiếp xúc giắc cắm hoặc đứt ngầm dây.
- Suy giảm/đứt phần tử phototransistor hoặc LED.
- Lỗi mạch điều kiện/ADC trên bo chính.
| Biểu hiện | Nguyên nhân nghi ngờ | Hướng xử lý ban đầu |
|---|---|---|
| Máy kéo dài thời gian Auto | Bề mặt thấu kính bẩn hoặc cảm biến đọc cao | Vệ sinh thấu kính → chạy chu trình test → đo tín hiệu |
| Máy báo lỗi cảm biến / lặp xả nước | Tiếp điểm oxy hóa / dây đứt / module lỗi | Kiểm tra và làm sạch giắc, đo thông mạch dây |
| Không thay đổi tín hiệu khi đổi nước | Module mất độ nhạy hoặc mạch ADC hỏng | Đo tín hiệu module trong điều kiện chuẩn/đục; nếu cố định → tách module/kiểm tra bo |
5.1 Lỗi do màng bám (thấu kính)
5.2 Lỗi điện/tín hiệu và tiếp xúc
Quy trình đo kiểm và chẩn đoán theo bước (kỹ thuật viên)
Lưu ý: Phép đo có cấp nguồn chỉ được thực hiện bởi kỹ thuật viên và khi các tải AC xung quanh đã được cách ly.
6.1 Bước 1 — Kiểm tra ngoại quan và vệ sinh
Kiểm tra: tháo module, quan sát thấu kính, làm sạch với cồn isopropyl hoặc dung dịch tẩy rửa nhẹ.
Vì sao: bề mặt sạch là tiền đề để phân biệt lỗi vật lý và lỗi điện.
Nếu đạt: test lại chương trình Auto.
Nếu không đạt: tiếp bước đo dây và tín hiệu.
6.2 Bước 2 — Kiểm tra cơ khí và tiếp điểm
Kiểm tra: kiểm tra O‑ring, gioăng, tình trạng giắc, ghi nhận dấu ăn mòn.
Vì sao: ngăn rò nước và đảm bảo tiếp xúc điện an toàn.
Nếu không đạt: thay gioăng/điều chỉnh cơ khí trước khi đo điện.
6.3 Bước 3 — Kiểm tra nguồn và độ nhạy phát quang (TECHNICIAN_ONLY)
Kiểm tra: cấp nguồn danh định cho module (theo thiết kế model), quan sát LED hồng ngoại bằng camera/điều kiện an toàn, đo tín hiệu chân Signal khi module trong nước trong và nước có chất bẩn.
Vì sao: xác định phần tử phát/thu còn hoạt động và mạch điều kiện trả về biến thiên.
Nếu đạt (tín hiệu biến đổi giữa môi trường sạch/đục): module hoạt động; nếu không, khả năng module hỏng hoặc mạch trên bo.
Điều kiện phải dừng: phát hiện rò rỉ nước vào giắc khi cấp nguồn hoặc mùi khét/cháy — ngắt nguồn ngay.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Bảng phép đo — đọc dữ kiện trước khi kết luận
| Phép kiểm tra | Dụng cụ | Dữ kiện thu | Diễn giải / Ý nghĩa |
|---|---|---|---|
| Quan sát và vệ sinh thấu kính | Đèn pin, cồn isopropyl, khăn mềm | Mặt thấu kính có váng/dơ hay sạch | Váng/dơ → khả năng báo sai do vật lý; sạch → tiếp kiểm tra điện |
| Đo thông mạch dây và tiếp điểm | Đồng hồ vạn năng | Thông mạch hoặc đứt/độ dẫn kém | Đứt/tiếp xúc kém → sửa/đảm bảo tiếp xúc trước khi đo tín hiệu |
| Đo tín hiệu khi module trong nước sạch và nước đục | Đồng hồ, oscilloscope (nếu cần) | Sự thay đổi mức điện áp / dao động xung | Thay đổi → phần tử quang còn hoạt động; không thay đổi → kiểm tra mạch hoặc thay module |
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện rò điện, mùi khét, tia lửa, hoặc nước xối vào vùng giắc khi cấp nguồn — ngắt nguồn ngay và cô lập.
Cẩn thận: Mọi thao tác lật máy/ tháo hộc sump hoặc đo điện trên bo đang cấp phải do kỹ thuật viên có đồ bảo hộ và dụng cụ cách điện thực hiện.
- Không dùng keo thay gioăng nguyên bản; không thử nghiệm trong môi trường có nước tràn.
- Ghi lại model và chụp ảnh tem trước khi thay thế hoặc gửi yêu cầu tra cứu linh kiện.
Giải đáp thắc mắc kỹ thuật & Sau bài này bạn phải phân biệt được
10.1 Cảm biến độ bẩn bám vôi hoặc dầu mỡ có bắt buộc phải thay mới không?
Làm sạch bề mặt thấu kính với dung dịch thích hợp và thử lại trước khi quyết định thay. Nếu sau khi vệ sinh đúng cách tín hiệu vẫn cố định hoặc không thay đổi giữa nước trong/đục khi đo đúng quy trình, đó là bằng chứng cần kiểm tra phần tử quang/bo điều khiển — khi đó thay module mới hoặc kiểm tra mạch điều kiện là bước tiếp theo do kỹ thuật viên thực hiện.
10.2 Vì sao máy Auto bị kéo dài thời gian bất thường?
Khi cảm biến nhận mức độ đục cao (do nước chứa cặn hoặc do thấu kính bị bẩn), MCU thường gia tăng chu trình xả/gia nhiệt để đạt tiêu chuẩn làm sạch. Trước khi thay cảm biến, xác minh bề mặt thấu kính, bộ lọc, tay phun và lượng viên rửa — vì các yếu tố này cũng ảnh hưởng đến độ đục nước.
10.3 Có thể dùng cảm biến độ bẩn của hãng này lắp sang hãng khác không?
Không khuyến khích: mặc dù nguyên lý quang học giống nhau, cơ khí (form‑factor, ngàm), cách giao tiếp (analog vs. tín hiệu xung) và ngưỡng trên firmware bo mạch có thể khác. Nếu phải thay thế, đối chiếu rõ ràng part number và datasheet của model tương ứng trước khi lắp.
10.4 Nếu sau khi làm sạch và sửa giắc vẫn không ổn, bước tiếp theo là gì?
Thực hiện đo tín hiệu module trong điều kiện có điều khiển (nước sạch vs. nước đục) và so sánh biến thiên; nếu module đáp ứng nhưng bo không xử lý tín hiệu → kiểm tra mạch điều kiện/ADC trên bo chính. Các phép đo có cấp nguồn và mở bo mạch là phạm vi TECHNICIAN_ONLY.
Sau bài này bạn phải phân biệt được:
- Vấn đề do bề mặt thấu kính vs. vấn đề điện/tín hiệu.
- Khi nào cần làm sạch, khi nào cần đo tín hiệu, và khi nào cần dừng vì an toàn.
- Các bước kiểm tra cuối cùng (đo tín hiệu trong/ngoài mạch) là bằng chứng cần thiết trước khi xác nhận thay module hoặc can thiệp bo mạch.
Học tiếp theo đúng đường chẩn đoán
- Tìm bài hướng dẫn quy trình kiểm tra bơm tuần hoàn và tay phun để loại trừ yếu tố cơ khí trước khi kết luận về cảm biến.
