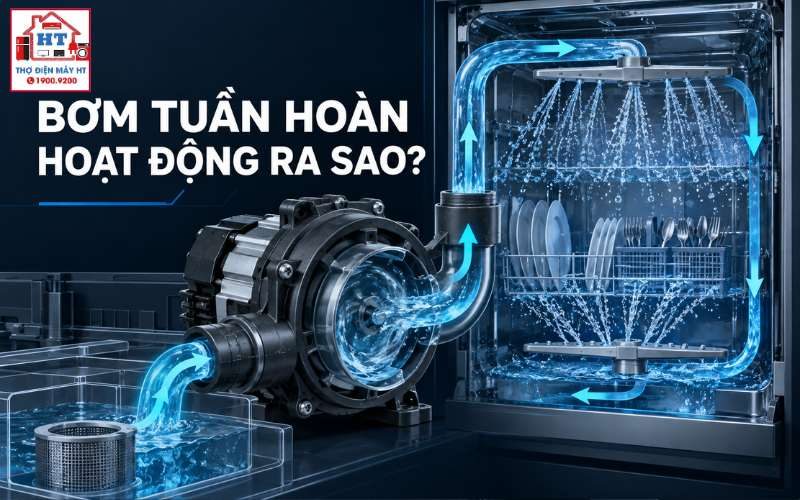

Bơm tuần hoàn máy rửa bát là cụm chấp hành thủy-lực chính: hút từ hố gom, tạo áp lực qua van chia nước để đẩy dòng tới tay phun. Từ dữ kiện ban đầu (tay phun không quay / áp lực yếu) ta chỉ có thể xác định phạm vi nghi ngờ — cơ khí kẹt, rò phốt, lỗi cuộn motor hoặc thiếu lệnh từ bo — chứ không khẳng định hỏng. Ngắt nguồn 220V, khóa van cấp nước và xả hết nước trong buồng là Điều kiện phải dừng bắt buộc trước mọi phép đo điện.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu phải phân biệt rõ: tay phun không quay ≠ chắc chắn bơm hỏng. Ghi rõ các quan sát: có nước trong buồng, tiếng ồn, mùi khét, rò nước tại đáy, hay máy hiển thị mã/lỗi. Những quan sát này là nền tảng để tạo giả thuyết (kẹt cơ, rò phốt, cuộn đứt, mất lệnh từ bo) và xác định phép đo cần thực hiện. Trước khi tháo hay đo điện, dừng dùng máy nếu có khói, mùi khét, tia lửa hoặc rò điện.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra cơ khí (kỹ thuật viên / bắt đầu ít rủi ro)
A1. Kiểm tra lọc và họng hút
A2. Kiểm tra trục cánh và bạc đạn
Nhánh B — Kiểm tra điện và mạch lái (Kỹ thuật viên được đào tạo)
B1. Kiểm tra trạng thái nguồn và giắc kết nối
B2. Đo tách cuộn motor (Motor đã được tháo ra hoặc cách ly khỏi bo)
B3. Kiểm tra tín hiệu lái / Hall (nếu có)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Phương pháp | Khi làm | Dụng cụ | Ý nghĩa | Giới hạn/không chứng minh |
|---|---|---|---|---|
| Kiểm tra cơ học quay tay trục | Sau khi rút nguồn và xả nước | Tay, đèn pin | Phát hiện kẹt, mòn bạc, dị vật | Không phân biệt được chập cuộn hay giật lưỡi điện |
| Đo điện trở cuộn (ngoài mạch) | Motor đã rút khỏi bo, nguồn ngắt | Đồng hồ VOM/đa năng | So sánh tương quan giữa pha/cuộn; phát hiện đứt hoặc chập | Không đưa trị số tuyệt đối chung cho mọi model |
| Đo cách điện cuộn tới vỏ | Motor tách khỏi nguồn, môi trường khô | Megger hoặc VOM ở thang lớn | Phát hiện rò điện ra vỏ/tiếp địa | Kết quả phụ thuộc sạch/khô bề mặt đo |
| Quan sát hoạt động khi cấp nguồn (kỹ thuật viên) | Hoạt động có giám sát, điều kiện khô ráo | Đồng hồ dòng, oscilloscope (nếu cần) | Xem dòng khởi động, xung lái, tiếng động bất thường | Không làm trên máy đang rò nước hoặc khi không có biện pháp xả tụ |
Những lỗi chẩn đoán người mới rất dễ mắc
- Nhầm bơm xả với bơm tuần hoàn: dẫn tới tháo sai bộ phận; kiểm tra vị trí bơm dưới hố gom để phân biệt.
- Kết luận hỏng cuộn chỉ vì tay phun không quay: nếu chưa kiểm tra van chia nước và đường ống, kết luận đó thiếu bằng chứng.
- Đo điện khi máy còn ẩm: cho kết quả sai và có nguy cơ giật; luôn làm khô và cách ly nguồn.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện khói, mùi khét, tia lửa, CB nhảy lặp lại, hoặc phát hiện rò nước gần ổ cắm — ngắt nguồn ngay lập tức và không tiếp tục thao tác.
Cẩn thận: Mọi phép đo điện phải thực hiện sau khi rút nguồn, xả tụ trên bo, và khi motor/buồng bơm khô; tháo buồng có nước hoặc can thiệp tới tụ lọc là công việc của kỹ thuật viên có trang bị.
Dừng kiểm tra: Không cấp điện trực tiếp vào motor để “kiểm tra nhanh” nếu bo driver chưa được tách — thao tác này có thể gây hỏng bo và nguy hiểm.
Sau bài này bạn phải phân biệt được
- Khi nào quan sát chỉ là nghi ngờ (ví dụ: tay phun không quay) và khi nào cần phép đo điện để xác thực.
- Quy trình ưu tiên: kiểm tra cơ khí → kiểm tra điện trở/cách điện ngoài mạch → kiểm tra tín hiệu/driver → tách lỗi thủy lực (van chia nước).
- Những phép đo nào chứng minh hư hỏng cuộn/mạch và những gì cần nguồn tài liệu model để khẳng định trị số hay pinout.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc chuyên môn về bơm tuần hoàn
11.1. Vì sao máy rửa chén vẫn cấp nước đầy đủ nhưng tay phun không chịu xoay?
Quan sát đầu tiên cho thấy nước đã vào buồng, nên khả năng lỗi thủy lực (kẹt cánh, van chia nước đóng) hoặc cơ khí bơm là giả thuyết ưu tiên. Tiến hành tháo lọc, quay tay trục bằng tay để kiểm tra kẹt; nếu quay trơn, tiếp tục kiểm tra điện (nguồn tới motor, tín hiệu từ bo). Chỉ khi đo cuộn/stator và cách điện mới có thể xác nhận hỏng điện.
11.2. Đo điện trở 3 pha của bơm tuần hoàn BLDC như thế nào là đạt chuẩn?
Thực hiện đo ngoài mạch sau khi rút nguồn và tách motor khỏi bo; mục tiêu là so sánh tương quan giữa các cặp pha (U‑V, V‑W, W‑U). Kết quả “đạt” nghĩa là các giá trị tương quan cân bằng lẫn nhau và không có thông mạch tới vỏ. Không dùng một trị số cố định chung cho mọi model; nếu thấy lệch lớn giữa các pha hoặc thông mạch tới vỏ thì cần can thiệp chuyên sâu.
11.3. Có nên quấn lại cuộn dây stator khi bơm tuần hoàn bị cháy hay thay mới toàn cụm?
Quấn lại là một lựa chọn kỹ thuật nhưng phụ thuộc vào khả năng kỹ thuật sửa, chi phí so sánh và tình trạng cơ khí kèm theo (phốt, bạc đạn, buồng). Trước khi quyết định phải có phép đo và đánh giá toàn bộ motor (cách điện, cấu trúc rotor, tình trạng cơ khí) và tham khảo tài liệu part/compatibility của model. Quyết định thay hay quấn cần dựa trên bằng chứng đo và nguồn cung linh kiện chính hãng.
11.4. Khi nào phải phân tách lỗi sang van chia nước thay vì bơm?
Nếu motor quay êm, điện trở pha cân bằng và không có rò vỏ nhưng không có áp lực tới tay phun, yếu tố thủy lực cao khả năng là van chia nước, đường ống tắc hoặc tay phun đã nghẹt. Ở bước này, tách bơm ra khỏi chu trình, cấp thử áp xuất ra trực tiếp (kỹ thuật viên) hoặc kiểm tra van chia nước/solenoid để xác minh. Luôn ghi lại quan sát và mã lỗi trước khi chuyển nhánh kiểm tra.
