Cụm lồng máy giặt, trục và chảng ba là trung tâm truyền động và chịu lực chính của toàn bộ máy giặt, đặc biệt quan trọng với cả máy cửa trước và cửa trên. Chẩn đoán hư hỏng cơ khí ở các bộ phận này không thể chỉ dựa vào tiếng ồn hoặc rung lắc mà cần kiểm tra độ rơ, quan sát trực tiếp và đánh giá vật lý sau khi tháo vỏ máy. Mỗi dòng máy, đặc biệt của Panasonic, có thể có cấu tạo và quy trình tháo lắp khác nhau, nên tuyệt đối không áp dụng một quy trình cho mọi model. Luôn ngắt điện hoàn toàn trước khi kiểm tra, và không kết luận linh kiện hỏng nếu chưa có kiểm tra vật lý rõ ràng.

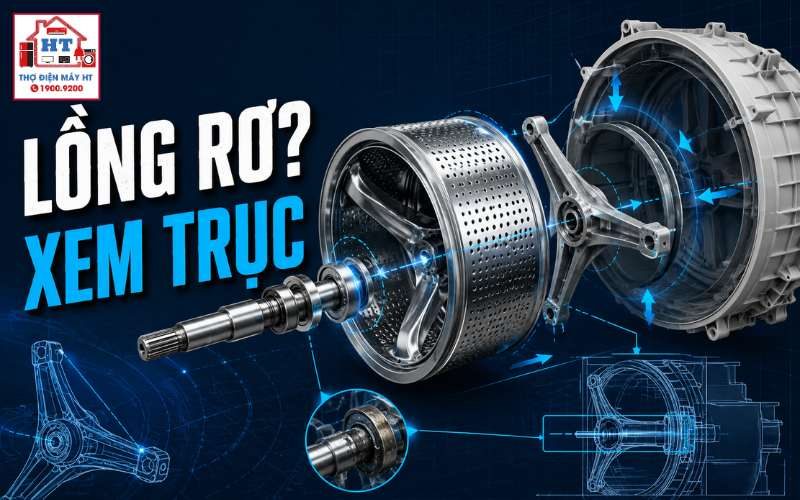

Nhận diện cụm lồng giặt: lồng, trục, chảng ba và các bộ phận liên quan
Cụm lồng giặt gồm các thành phần cơ khí chính:
- Lồng giặt trong: Lồng inox có lỗ, chứa quần áo, trực tiếp quay khi giặt/vắt.
- Thùng chứa: Thùng nhựa hoặc kim loại kín nước, bao ngoài lồng giặt trong.
- Trục: Trục kim loại truyền động từ động cơ/puly vào lồng giặt trong.
- Chảng ba: Bộ phận hình sao 3 cánh, kết nối trục với lồng giặt trong, chịu lực chính khi quay/vắt.
- Vòng bi và phớt: Cho phép trục quay êm, ngăn nước rò từ thùng chứa ra ngoài.
Sơ đồ khối vị trí các bộ phận
- Máy cửa trước: Lồng giặt trong → Chảng ba (phía sau) → Trục → Vòng bi/phớt (sau thùng chứa).
- Máy cửa trên: Lồng giặt trong → Chảng ba/ly hợp (dưới đáy) → Trục dọc → Vòng bi/phớt (dưới đáy thùng).
Vai trò và nguyên lý hoạt động trong chu trình giặt
Cụm lồng giặt là trung tâm truyền động, chịu toàn bộ tải trọng của quần áo ướt khi quay và vắt.
- Chảng ba truyền lực từ trục vào lồng, giữ cân bằng khi quay tốc độ cao.
- Vòng bi giúp trục quay trơn tru, giảm ma sát.
- Phớt ngăn nước vào vòng bi, bảo vệ khỏi rỉ sét và hỏng hóc dây chuyền.
Nếu một bộ phận trong cụm này hỏng, toàn bộ hệ truyền động và khả năng vận hành của máy sẽ bị ảnh hưởng nghiêm trọng.
Để hiểu rõ hơn về vai trò động cơ và hệ thống truyền động, xem thêm động cơ truyền động máy giặt và giảm xóc, hệ thống treo máy giặt.
Phân biệt cấu tạo cụm lồng giặt cửa trước và cửa trên
Máy giặt cửa trước (trục ngang)
- Lồng giặt nằm ngang, chảng ba gắn phía sau lồng.
- Cụm lồng treo bằng lò xo và giảm xóc.
- Vòng bi/phớt đặt ở mặt sau thùng chứa, tiếp cận bằng cách tháo vỏ sau.
Máy giặt cửa trên (trục đứng)
- Lồng giặt nằm dọc, chảng ba hoặc ly hợp ở đáy lồng.
- Hệ truyền động và chịu lực khác biệt, thường tiếp cận từ phía dưới.
- Vòng bi/phớt đặt ở đáy thùng chứa.
Các dạng hư hỏng cơ khí và triệu chứng nhận biết
| Triệu chứng quan sát | Giả thuyết kỹ thuật chính |
|---|---|
| Tiếng kêu “rào rào”, “sột soạt” tăng dần theo tốc độ quay | Hỏng vòng bi (bạc đạn) |
| Tiếng “lộc cộc”, “cạch cạch” không đều, như có va đập | Gãy/nứt chảng ba |
| Lồng bị đảo, lắc mạnh khi vắt dù đã cân đồ | Gãy chảng ba hoặc cong trục |
| Nước màu nâu gỉ sét rò rỉ từ phía sau/dưới gầm máy | Hỏng phớt, nước vào phá vòng bi |
| Lồng bị kẹt cứng, không thể quay bằng tay | Vòng bi kẹt/vỡ, hoặc chảng ba gãy kẹt vào thùng |
Lưu ý: Các triệu chứng trên chỉ là cơ sở nghi ngờ, không đủ để kết luận bộ phận nào hỏng nếu chưa kiểm tra vật lý.
Quy trình kiểm tra và khoanh vùng lỗi cụm lồng giặt
5.1. Kiểm tra độ rơ của lồng giặt
5.2. Kiểm tra quay tay lồng giặt
5.3. Khi nào cần tháo máy để kiểm tra trực quan
An toàn và dụng cụ cần thiết khi can thiệp
- An toàn: Luôn ngắt điện hoàn toàn trước khi kiểm tra. Cụm lồng rất nặng, cần hai người hoặc dụng cụ hỗ trợ khi tháo.
- Dụng cụ: Bộ khẩu, tay vặn lực lớn, búa, đặc biệt là cảo lồng giặt (cảo chảng ba) để tháo trục/vòng bi mà không làm hỏng linh kiện.
- Điều kiện phải dừng: Nếu không có cảo hoặc dụng cụ phù hợp, không dùng búa đóng mạnh vì có thể làm hỏng trục, vòng bi mới và thùng chứa. Khi đó nên dừng và liên hệ kỹ thuật viên có đủ đồ nghề.
Cẩn thận: Cạnh kim loại của chảng ba gãy rất sắc, dễ gây thương tích khi thao tác.
Những thắc mắc kỹ thuật về lồng, trục, chảng ba
7.1. Có nên hàn lại chảng ba bị gãy không?
Không nên hàn lại chảng ba bị gãy. Việc hàn làm thay đổi kết cấu vật liệu, dễ gãy lại ở vị trí khác, gây mất cân bằng và nguy hiểm khi quay tốc độ cao. Thay thế là giải pháp duy nhất được khuyến nghị.
7.2. Tại sao nên thay cả bộ vòng bi và phớt cùng lúc?
Vòng bi và phớt thường hỏng dây chuyền: phớt hỏng để nước vào phá vòng bi, hoặc vòng bi mòn làm phớt nhanh hỏng. Thay đồng bộ giúp đảm bảo tuổi thọ và tránh tháo lắp nhiều lần.
7.3. Khi nào cần dùng cảo lồng máy giặt?
Cảo lồng (cảo chảng ba) cần thiết khi tháo trục hoặc vòng bi khỏi lồng mà không làm biến dạng linh kiện. Nếu không có cảo, không nên cố tháo bằng búa hoặc lực mạnh.
Sau bài này bạn cần phân biệt được
- Cấu tạo và vai trò của lồng, trục, chảng ba, vòng bi và phớt trong máy giặt.
- Triệu chứng cơ khí nào nghi ngờ hỏng vòng bi, chảng ba, phớt.
- Quy trình kiểm tra độ rơ, quay tay và khi nào cần tháo kiểm tra trực quan.
- Rủi ro và điều kiện phải dừng khi không đủ dụng cụ hoặc kinh nghiệm.
- Không kết luận linh kiện hỏng chỉ từ triệu chứng mà chưa kiểm tra vật lý.
