Động cơ & truyền động máy giặt: chẩn đoán motor, tải và feedback

Việc nhận diện đúng loại truyền động và động cơ là bước đầu tiên để chọn phương pháp kiểm tra phù hợp. Máy giặt Electrolux và các hãng khác trên thị trường hiện có hai hệ truyền động chính: gián tiếp (dây curoa) và trực tiếp (Direct Drive). Mỗi loại có ưu, nhược điểm riêng về độ bền, tiếng ồn, khả năng bảo trì.

1.1. Hệ thống truyền động gián tiếp (dây curoa)

Động cơ truyền động lực qua dây curoa đến puly gắn với lồng giặt. Lỗi thường gặp: curoa trùng, đứt, puly mòn, lồng kẹt.

1.2. Hệ thống truyền động trực tiếp (Direct Drive)

Motor gắn thẳng vào trục lồng giặt, loại bỏ dây curoa. Lỗi thường liên quan đến cảm biến Hall, bo công suất hoặc bản thân motor.

Để chẩn đoán chính xác, cần hiểu luồng tín hiệu và năng lượng trong hệ thống:

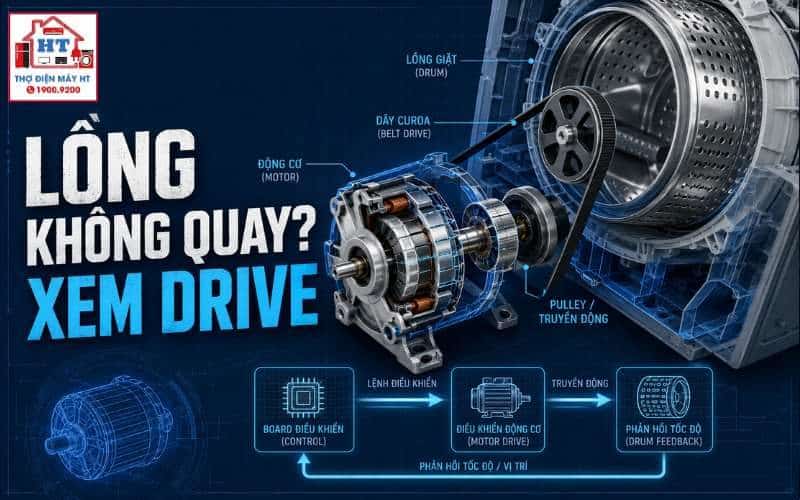

Bản đồ hệ thống điều khiển động cơ máy giặt

Luồng điều khiển và phản hồi

Vi xử lý (bo chính) → Lệnh quay/vắt → Mạch công suất (Driver/Inverter) → Motor → Hệ truyền động (curoa/trực tiếp) → Lồng giặt → Cảm biến tốc độ/vị trí (Hall Sensor) → Tín hiệu phản hồi về vi xử lý.

• Bo chính: Xử lý lệnh, kiểm soát toàn bộ chu trình.
• Mạch công suất: Điều khiển cấp điện cho motor theo lệnh từ bo chính.
• Motor: Tạo chuyển động quay cho lồng giặt.
• Hệ truyền động: Truyền lực từ motor đến lồng giặt.
• Cảm biến Hall: Đo tốc độ/quay, gửi tín hiệu về bo chính để điều chỉnh hoặc phát hiện lỗi.

Việc phân biệt cấu tạo giúp xác định điểm kiểm tra và phương pháp đo phù hợp.

3.1. Động cơ vạn năng (có chổi than)

• Thành phần: Stator (cuộn dây đứng yên), rotor (cuộn dây quay), chổi than, cổ góp.
• Đặc điểm: Chổi than tiếp xúc với cổ góp để dẫn điện, là bộ phận hao mòn nhanh nhất, cần kiểm tra định kỳ.
• Ứng dụng: Chủ yếu trên máy truyền động curoa.

3.2. Động cơ không chổi than (BLDC, Inverter)

• Thành phần: Stator (cuộn dây 3 pha), rotor (nam châm vĩnh cửu), cảm biến Hall.
• Đặc điểm: Không có chổi than, tuổi thọ cao, vận hành êm, điều khiển bằng mạch inverter.
• Ứng dụng: Máy truyền động trực tiếp, máy inverter.

Quy trình chẩn đoán phải đi từ kiểm tra cơ khí, truyền động đến đo kiểm điện, tránh bỏ sót hoặc kết luận sai.

• Đo điện trở cuộn dây motor: Nếu vô cùng (hở mạch) hoặc gần bằng 0 (chập mạch) → Motor lỗi, cần thay thế.
• Đo điện trở giữa cuộn dây và vỏ motor: Nếu không phải vô cùng → Motor bị rò điện, nguy hiểm, không sử dụng lại.
• Các phép đo đều bình thường: Chưa thể kết luận motor tốt hoàn toàn, cần kiểm tra bo mạch điều khiển, cảm biến Hall và dây dẫn.
• Lưu ý: Motor đo nguội tốt vẫn có thể lỗi khi hoạt động (nóng lên, tải lớn).

• Chỉ thay motor hoặc cảm biến theo đúng part number, tài liệu kỹ thuật của model máy.
• Không dùng motor “giống hình dáng” hoặc “cùng loại” mà không xác minh thông số điện, công suất, tín hiệu.
• Thay sai motor có thể gây hỏng bo công suất hoặc các linh kiện khác.
• Không hướng dẫn độ chế, chuyển đổi loại motor khi không có tài liệu kỹ thuật xác nhận.

7.1. Làm sao phân biệt lỗi do động cơ và lỗi do bo mạch?

Nếu motor đo điện trở, kiểm tra cơ khí đều bình thường nhưng máy vẫn không quay, cần chuyển hướng kiểm tra bo công suất, cảm biến Hall và dây dẫn. Không kết luận bo hỏng chỉ từ triệu chứng.

7.2. Tiếng kêu “rít rít” khi vắt có phải do motor không?

Tiếng kêu này có thể do chổi than mòn, cổ góp bẩn (với motor chổi than) hoặc do dây curoa trùng, puly mòn. Cần kiểm tra từng thành phần để xác định chính xác.

7.3. Có thể tự thay chổi than cho motor máy giặt không?

Việc thay chổi than yêu cầu kỹ năng tháo lắp, kiểm tra an toàn điện và xác định đúng loại chổi than. Nếu không có kinh nghiệm, nên để kỹ thuật viên thực hiện để tránh rủi ro.

Để hiểu tổng quan về thiết bị, xem bài viết chính về kỹ thuật máy giặt.

Nếu máy không vắt hoặc lồng không quay, hãy xem các cây chẩn đoán triệu chứng cụ thể.

Tìm hiểu sâu hơn về bo mạch máy giặt.

Kiểm tra các thành phần cơ khí liên quan như dây curoa và lồng giặt, trục, chảng ba.
