Hệ thống xả máy giặt LG gồm ống xả, bộ lọc và bơm xả, là tuyến cuối cùng đảm bảo nước thải được đưa ra ngoài đúng thời điểm. Khi máy không xả nước hoặc báo lỗi OE, không thể kết luận ngay là hỏng bơm xả. Quy trình chẩn đoán đúng phải bắt đầu từ kiểm tra tắc nghẽn cơ học, sau đó mới đến các phép đo điện trở và điện áp trên bơm. Bài viết này trình bày nguyên lý chung cho máy giặt LG; trị số đo và vị trí linh kiện có thể khác giữa các model, nên không tự áp dụng trị số hoặc sơ đồ nếu chưa có tài liệu đúng model.

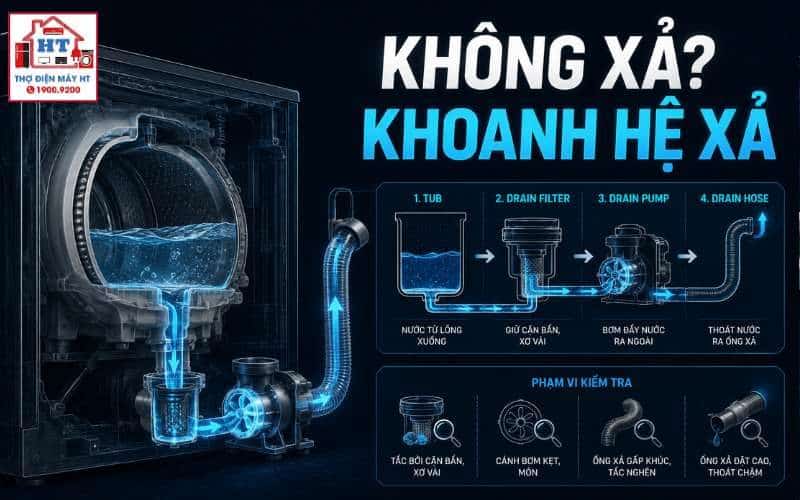

Nhận diện các bộ phận trong hệ thống xả máy giặt LG
Hệ thống xả máy giặt LG điển hình gồm ba thành phần chính:
- Ống xả nước: Thường nằm phía sau hoặc bên hông máy, dẫn nước thải ra ngoài. Cần đảm bảo không bị gập, tắc hoặc đặt quá cao.
- Bộ lọc bơm xả: Đặt ở góc dưới phía trước máy, có nắp che. Bộ lọc này giữ lại xơ vải, vật lạ, giúp bảo vệ bơm.
- Cụm bơm xả: Nằm phía dưới đáy máy, gồm motor bơm và đầu nối điện. Để kiểm tra hoặc thay thế, cần tháo tấm che dưới đáy máy.
Vai trò và thời điểm hoạt động của bơm xả trong chu trình giặt
Bơm xả không hoạt động liên tục mà chỉ được kích hoạt ở các thời điểm nhất định:
- Cuối chu trình giặt, khi cần xả nước bẩn ra ngoài.
- Giữa các lần xả/giũ để thay nước.
- Trước khi bắt đầu chu trình vắt, đảm bảo lồng giặt không còn nước.
Bo mạch điều khiển sẽ cấp điện cho bơm đúng thời điểm này. Hiểu rõ trình tự giúp xác định đúng lúc để đo điện áp hoặc kiểm tra hoạt động của bơm.
Cấu tạo và nguyên lý hoạt động của bơm xả
Bơm xả máy giặt LG phổ biến là loại động cơ đồng bộ nam châm vĩnh cửu, sử dụng điện áp xoay chiều (thường 220VAC tại Việt Nam). Khi được cấp điện, rotor quay kéo cánh bơm đẩy nước ra ngoài qua ống xả. Bơm có hai đầu dây cấp nguồn, không phân biệt cực tính với điện xoay chiều. Cấu tạo đơn giản nhưng dễ bị ảnh hưởng bởi vật lạ hoặc tắc nghẽn.
Các dạng lỗi thường gặp và mã lỗi liên quan (OE)
- Tắc nghẽn cơ học: Nước không xả hoặc xả rất chậm, do ống xả bị gập, bộ lọc bơm bẩn, vật lạ kẹt cánh bơm.
- Lỗi điện của bơm: Bơm không chạy dù có điện, thường do cháy hoặc đứt cuộn dây.
- Lỗi cơ của bơm: Bơm kêu to, rung mạnh, có thể do bạc mòn, cánh bơm kẹt.
- Lỗi từ bo mạch: Bơm còn tốt nhưng không chạy do bo mạch không cấp điện áp.
- Mã lỗi OE: Là quan sát cho biết máy không xả nước đúng thời gian, không phải kết luận bơm hỏng. Cần kiểm tra tắc nghẽn trước khi nghi ngờ bơm hoặc bo mạch.
Quy trình kiểm tra và chẩn đoán hệ thống xả theo từng bước
5.1. Bước 1: Kiểm tra tắc nghẽn (An toàn cho người dùng)
5.2. Bước 2: Đo điện trở cuộn dây bơm (Đo nguội – chỉ dành cho kỹ thuật viên)
5.3. Bước 3: Đo điện áp cấp cho bơm (Đo nóng – chỉ dành cho kỹ thuật viên, rủi ro cao)
Cẩn thận: Đo điện áp trên mạch đang hoạt động tiềm ẩn nguy cơ điện giật, chỉ kỹ thuật viên có kinh nghiệm và dụng cụ bảo hộ mới được thực hiện.
Bảng diễn giải kết quả đo và xác định nguyên nhân
| Kết quả kiểm tra | Diễn giải | Hành động tiếp theo |
|---|---|---|
| Tắc nghẽn ở bộ lọc/ống xả | Lỗi do tắc nghẽn cơ học | Vệ sinh, lắp lại và kiểm tra lại |
| Điện trở bơm = Vô cùng/0 Ohm | Bơm hỏng (đứt/chập cuộn dây) | Thay bơm xả đúng part number |
| Có 220VAC cấp tới bơm, bơm không chạy/kêu to | Bơm hỏng (kẹt cơ hoặc cuộn dây yếu) | Thay bơm xả đúng part number |
| Điện trở bơm bình thường, không có 220VAC cấp tới | Lỗi từ bo mạch hoặc dây dẫn | Kiểm tra dây dẫn, nếu không phát hiện đứt, chuyển sang chẩn đoán bo mạch máy giặt |
Lưu ý về lựa chọn và thay thế bơm xả
Khi thay bơm xả, kỹ thuật viên phải tra cứu đúng part number theo model máy giặt LG. Không sử dụng bơm “tương tự” chỉ dựa vào hình dáng hoặc chân cắm, vì có thể gây ra hoạt động sai, quá dòng hoặc không tương thích về cơ khí. Việc dùng linh kiện không đúng chuẩn có thể làm hỏng bo mạch hoặc gây lỗi lặp lại.
Những câu hỏi thường gặp khi chẩn đoán hệ thống xả
8.1. Mã lỗi OE trên máy giặt LG có chắc chắn là hỏng bơm xả không?
Không. Mã lỗi OE chỉ cho biết máy không xả được nước đúng thời gian quy định. Cần kiểm tra tắc nghẽn ống xả, bộ lọc trước khi nghi ngờ bơm hoặc bo mạch.
8.2. Tại sao bơm xả kêu rất to nhưng nước vẫn xả được?
Có thể do vật lạ nhỏ va vào cánh bơm hoặc bơm đã bắt đầu khô dầu, mòn bạc. Đây là dấu hiệu bơm sắp hỏng, nên kiểm tra và thay thế nếu tiếng kêu tăng dần.
8.3. Có thể dùng bơm xả của hãng khác thay cho máy giặt LG không?
Không khuyến khích. Bơm khác có thể không tương thích về điện áp, công suất, dòng hoạt động hoặc kết cấu lắp đặt, dễ gây hỏng bo mạch hoặc lỗi lặp lại.
Sau bài này bạn phải phân biệt được
- Nhận diện đúng các thành phần của hệ thống xả máy giặt LG.
- Hiểu vai trò và thời điểm hoạt động của bơm xả trong chu trình giặt.
- Phân biệt được quan sát, giả thuyết và chẩn đoán xác nhận khi máy không xả nước.
- Thực hiện đúng quy trình kiểm tra: từ tắc nghẽn cơ học đến đo điện trở, điện áp.
- Nhận biết khi nào cần dừng kiểm tra vì rủi ro điện hoặc thiếu dữ liệu model.
