Cảm biến mực nước máy giặt: nguyên lý và đường chẩn đoán

Cảm biến mực nước thường nằm ở phía trên, gần bảng điều khiển, có một ống nhựa nhỏ (ống ti-ô) nối từ đáy lồng giặt lên. Có hai loại chính:

• Cảm biến cơ (phao áp suất cơ): Hình tròn hoặc vuông, thường có 2 hoặc 3 chân cắm, không có mạch điện tử đi kèm.
• Cảm biến điện tử (phao tần số): Thường có 3 chân trở lên, đi kèm một mạch điện tử nhỏ, hình dáng phức tạp hơn.

Nhận diện đúng loại cảm biến là bước đầu để chọn phương pháp kiểm tra phù hợp.

Cảm biến mực nước là mắt xích quan trọng trong hệ thống điều khiển máy giặt:

• Khi nước được cấp vào lồng, áp suất không khí trong ống ti-ô tăng lên.
• Áp suất này tác động lên màng cảm biến, làm thay đổi trạng thái tiếp điểm (loại cơ) hoặc tần số tín hiệu (loại điện tử).
• Tín hiệu được gửi về vi xử lý trên bo mạch, giúp:
• Ngắt van cấp nước khi đủ mức.
• Duy trì mực nước phù hợp khi giặt.
• Xác nhận lồng đã hết nước trước khi vắt, đảm bảo an toàn.

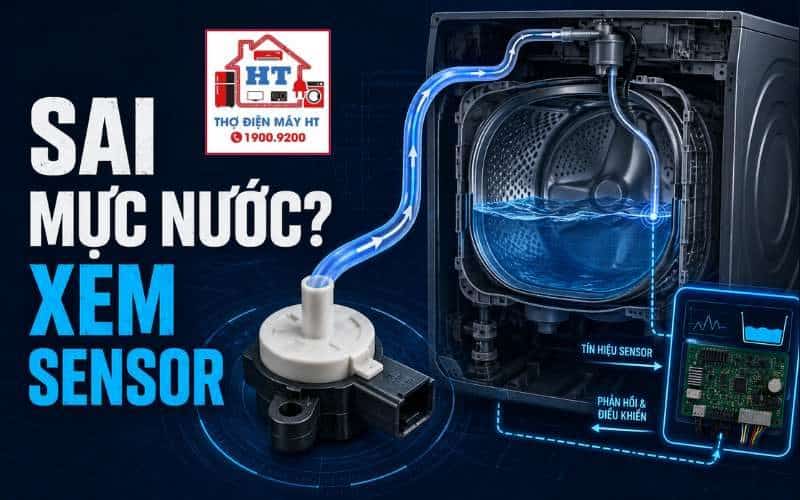

Sơ đồ khái niệm luồng tín hiệu

Luồng cảm biến mực nước

Lồng giặt → Ống ti-ô → Cảm biến áp suất → Bo mạch điều khiển → Điều khiển van cấp/bơm xả/motor

3.1. Cảm biến cơ (công tắc áp suất)

Bên trong gồm màng cao su, lò xo và các tiếp điểm. Khi áp suất đủ lớn, màng cao su bị đẩy, thắng lực lò xo và làm chuyển trạng thái tiếp điểm (thường từ chân 1-2 sang 1-3). Khi thổi hơi vào, có thể nghe tiếng “tạch” nhỏ.

3.2. Cảm biến điện tử (loại tần số)

Dựa trên mạch dao động LC: áp suất làm di chuyển lõi ferit trong cuộn cảm, thay đổi điện cảm và tần số dao động. Vi xử lý sẽ đọc tần số này để xác định mực nước. Loại này thường có 3 chân: nguồn, mass, tín hiệu – nhưng chức năng từng chân phải xác minh theo tài liệu model.

3.3. Về sơ đồ chân (pinout)

Không có quy chuẩn chung cho mọi model. Chỉ nên xác định chức năng chân khi có schematic hoặc datasheet của đúng model.

• Máy cấp nước liên tục, không ngắt, có thể gây tràn.
• Máy không cấp nước hoặc chỉ cấp rất ít rồi dừng.
• Máy báo lỗi trên màn hình (mã lỗi khác nhau tùy hãng).
• Máy không chuyển sang chế độ vắt sau khi giặt xong.
• Mực nước trong lồng không đúng với mức đã chọn.

Các biểu hiện trên chỉ là quan sát ban đầu. Chưa thể kết luận cảm biến hỏng nếu chưa kiểm tra kỹ các khối liên quan.

5.1. An toàn là trên hết: Ngắt nguồn điện

Luôn rút phích cắm, chờ vài phút để tụ xả hết điện trước khi mở máy.

5.2. Kiểm tra vật lý: Ống ti-ô và dây dẫn

• Kiểm tra ống ti-ô có bị tuột, nứt, gập, tắc cặn không.
• Kiểm tra giắc cắm vào cảm biến và bo mạch có bị oxy hóa, lỏng lẻo, đứt gãy hoặc chuột cắn không.

5.3. Kiểm tra cảm biến cơ (đo thông mạch)

• Dùng đồng hồ VOM ở thang đo thông mạch (Ω).
• Đo các cặp tiếp điểm ở trạng thái bình thường.
• Thổi hơi nhẹ vào đầu ống cảm biến, đo lại để xem tiếp điểm có chuyển trạng thái không (thường nghe tiếng “tạch”).
• Nếu tiếp điểm chuyển đổi khi thổi hơi, cảm biến cơ bản còn hoạt động.

5.4. Kiểm tra cảm biến điện tử (đo gián tiếp)

• Cắm điện, dùng VOM thang DC đo giữa các chân để xác định cặp nguồn (thường 5VDC, nhưng phải xác minh theo model).
• Đo chân tín hiệu so với mass, thổi hơi vào cảm biến và quan sát sự thay đổi điện áp.
• Nếu điện áp tín hiệu thay đổi khi thổi hơi, cảm biến có phản hồi.

• Cảm biến được xem là cơ bản tốt khi: Ống ti-ô kín, dây dẫn tốt, cảm biến cơ chuyển trạng thái khi thổi, cảm biến điện tử có tín hiệu thay đổi.
• Các nguyên nhân khác có thể gây triệu chứng tương tự:
• Bo mạch không cấp nguồn cho cảm biến hoặc không nhận tín hiệu.
• Van cấp nước bị kẹt, không đóng dù bo đã ngắt điện.
• Bơm xả không hoạt động, nước không rút hết nên cảm biến luôn báo “còn nước”.

Nếu sau khi kiểm tra cảm biến vẫn còn nghi ngờ, cần mở rộng kiểm tra các khối liên quan như bo mạch điều khiển, van cấp nước hoặc hệ thống bơm xả.

Không thay cảm biến chỉ dựa vào hình dáng ngoài. Cảm biến điện tử của các hãng/model khác nhau có dải tần số và sơ đồ chân khác nhau, thay sai sẽ gây lỗi hoặc hoạt động sai. Cảm biến cơ cũng có thể có tiếp điểm khác biệt. Luôn thay bằng linh kiện đúng part number hoặc tài liệu kỹ thuật xác minh.

8.1. Thổi vào phao nghe tiếng “tạch” có chắc chắn là phao còn tốt không?

Chưa chắc chắn hoàn toàn. Tiếng “tạch” xác nhận phần cơ khí hoạt động, nhưng tiếp điểm có thể bị oxy hóa, tiếp xúc kém, vẫn gây lỗi khi vận hành thực tế.

8.2. Tại sao máy không vắt cũng có thể do lỗi cảm biến mực nước?

Vì bo mạch cần tín hiệu xác nhận lồng giặt đã cạn nước trước khi cho phép vắt tốc độ cao. Nếu cảm biến báo sai, máy sẽ không chuyển sang chế độ vắt để đảm bảo an toàn.

8.3. Có thể “đấu tắt” cảm biến mực nước để dùng tạm không?

Không nên thực hiện. Đấu tắt cảm biến có thể gây tràn nước, mất an toàn và làm hỏng các bộ phận khác. Chỉ thay thế hoặc sửa chữa khi có linh kiện đúng chuẩn.

• Nhận diện đúng loại cảm biến mực nước trên máy giặt.
• Hiểu nguyên lý hoạt động và vai trò của cảm biến trong chu trình giặt.
• Phân biệt quan sát, giả thuyết và phép kiểm tra xác nhận.
• Thực hiện đúng quy trình kiểm tra vật lý và đo kiểm cơ bản.
• Nhận biết các lỗi dễ nhầm lẫn và điều kiện phải dừng kiểm tra vì an toàn.
