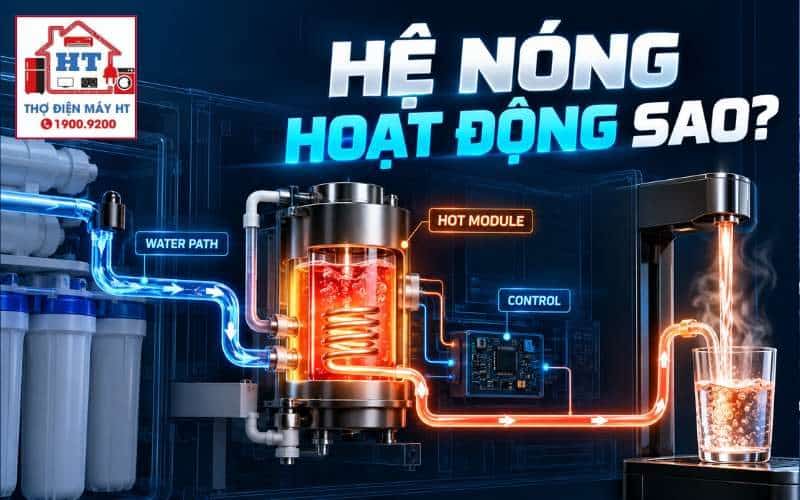

Hệ nóng máy lọc nước gồm: bình chứa nóng, thanh gia nhiệt (heater), thermostat/cảm biến nhiệt và bộ bảo vệ quá nhiệt (thermal cutout) do bo mạch điều khiển qua relay cấp nguồn. Điều chắc chắn: chẩn đoán phải cô lập tuần tự các khối (mức nước → tiếp điểm bảo vệ → heater → nguồn điều khiển). Kiểm tra an toàn đầu tiên: ngắt nguồn AC và cô lập nguồn nước; mọi phép đo trên mạch 220V chỉ do kỹ thuật viên trang bị thực hiện. Chưa thể kết luận bộ phận hỏng khi thiếu phép đo thông mạch, rò điện và kiểm tra nguồn từ bo mạch.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân định quan sát (đèn, vòi, tiếng bơm) và dữ liệu cần thu (ảnh tem, mô tả lúc lỗi, có nhảy cầu dao hay không). Quan sát ban đầu không phải chẩn đoán: ví dụ đèn báo nóng sáng chỉ là chỉ thị bo mạch, chưa chứng minh heater nhận nguồn hay hoạt động. Trước mọi thao tác mở nắp: ngắt nguồn, khóa van cấp, xả áp nước; những bước đo trên mạch đang có điện chỉ do kỹ thuật viên thực hiện.
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: thấy rõ luồng thủy lực và luồng điện/điều khiển để biết vì sao kiểm tra từng khối.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Máy lọc nước hoàn toàn không làm nóng
4.1. Kiểm tra tiếp điểm bảo vệ nhiệt (Thermal cutout) và thermostat (người dùng rút nguồn trước)
4.2. Kiểm tra thanh gia nhiệt (Heater)
4.3. Kiểm tra đầu ra nguồn từ bo mạch / relay (KỸ THUẬT VIÊN)
Nhánh B — Hiện tượng quá nhiệt, sôi sùng sục hoặc nhảy bảo vệ liên tục
5.1. Kiểm tra cảm biến nhiệt / thermostat duy trì
5.2. Kiểm tra cặn bám và lưu thông nước
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hạng mục kiểm tra | Vị trí đo | Chế độ đo / Thiết bị | Kết quả mong đợi (chung) | Diễn giải khi sai lệch |
|---|---|---|---|---|
| Thermal cutout / Thermostat | Ngắt giắc, hai chân tiếp điểm | Ohm/Continuity (nguội) | Tiếp điểm đóng / thông mạch | Hở → cutout đã tác động hoặc hỏng; cần tìm nguyên nhân quá nhiệt trước khi reset |
| Heater (phần tử) | Hai cực heater; mỗi cực – vỏ | Continuity; Megohm cho cách điện | Thông mạch giữa hai cực; cách điện tới vỏ | Hở → đứt phần tử; dẫn xuống vỏ → rò điện, dừng thao tác |
| Điện áp ra relay | Giắc cấp bình khi bật chế độ nóng | V AC (kỹ thuật viên) | Có điện áp khi bo yêu cầu | Không có → kiểm tra relay/driver/ tín hiệu điều khiển |
| Cảm biến/NTC (nếu có) | Điểm gắn trên thành bình | Đo theo quy cách model (kỹ thuật viên) | Phản hồi thay đổi theo nhiệt | Không thay đổi → cảm biến lỏng/hỏng hoặc tiếp xúc kém |
Những lỗi chẩn đoán người mới rất dễ mắc
- Nhầm lẫn reset rồi bỏ qua nguyên nhân: Chỉ ấn nút reset cutout mà không tìm lý do thiếu nước hay cảm biến hỏng sẽ khiến sự cố tái phát.
- Thay bo mạch vội vàng: Đèn hoặc hiển thị sai có thể do công tắc cơ hoặc giắc cắm lỏng, không nên thay bo khi chưa đo kiểm relay và điện trở heater.
- Chạy thử khi bình chưa đầy nước: Kết quả làm cháy thanh nhiệt mới là hậu quả phổ biến của thi hành thao tác thử không an toàn.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu phát hiện rò điện ra vỏ bình, mùi khét, dây/ổ cắm quá nóng, hoặc nước xâm nhập vào khoang điện, ngắt nguồn và dừng thao tác ngay.
Cẩn thận: mọi phép đo trên mạch đang có điện (AC mains) và việc reset cutout chỉ dành cho kỹ thuật viên có thiết bị bảo hộ; không được đấu tắt hoặc bypass thermostat/thermal fuse.
Sau bài này bạn phải phân biệt được & Học tiếp
- Sau bài này bạn nên có khả năng: đọc và mô tả chuỗi bảo vệ nhiệt (mức nước → thermostat → thermal cutout → relay → heater); thực hiện đo nguội để cô lập sự cố; nhận biết dấu hiệu phải dừng thao tác vì an toàn.
- Học tiếp theo đường chẩn đoán:
- sơ đồ điện máy lọc nước — để xác định vị trí giắc, relay và dây nguồn.
- bo mạch điều khiển máy lọc nước — để hiểu mạch relay và tín hiệu kích.
- service mode và test mode máy lọc nước — để biết cách kiểm tra relay/tải qua chế độ dịch vụ (kỹ thuật viên).
9.1. Làm sao phân biệt đai nhiệt quấn ngoài và thanh gia nhiệt cắm trong?
Đáp: Quan sát cấu tạo: đai nhiệt nằm ngoài thành bình, không tiếp xúc trực tiếp với nước; thanh gia nhiệt cắm xuyên vào trong lòng bình. Sự khác nhau ảnh hưởng đến bảo dưỡng: đai nhiệt ít bám cặn nhưng gia nhiệt chậm; thanh cắm có hiệu suất cao hơn nhưng cần kiểm tra cặn và cách điện kỹ hơn.
9.2. Nút ấn nhỏ màu đỏ trên thân bình có chức năng gì?
Đáp: Đó là nút reset cơ học của thermal cutout. Khi bảo vệ nhiệt đã tác động do quá nhiệt, nút cho phép đóng lại tiếp điểm sau khi xử lý xong nguyên nhân; không bấm khi nguyên nhân chưa được xử lý.
9.3. Tại sao phải xả nước trước khi cấp điện sau khi thay thế heater?
Đáp: Xả nước đảm bảo bình đầy và đẩy khí bẫy ra, tránh hiện tượng dry-heating (gia nhiệt khi bình cạn) gây hỏng phần tử hoặc kích hoạt bảo vệ; đây là quy tắc an toàn bắt buộc trước khi cấp điện trở lại.
