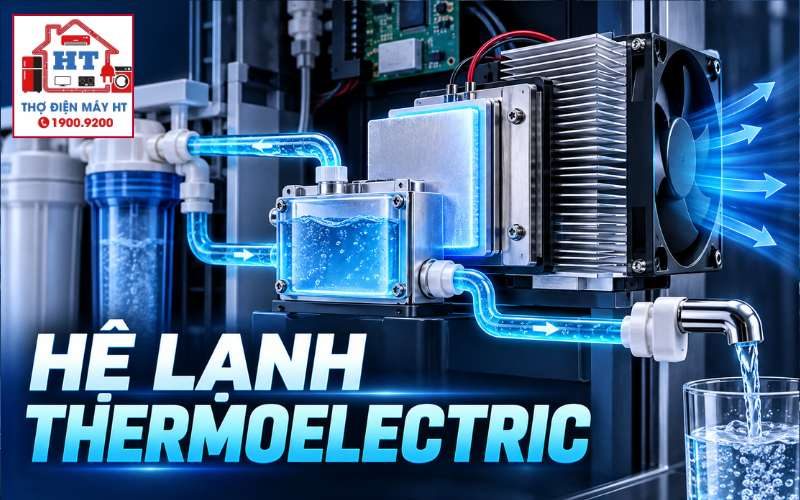

Hệ lạnh thermoelectric (Peltier) trên máy lọc nước là một subsystem độc lập: nó gồm module Peltier (sò lạnh), cụm tản nhiệt nhôm + quạt cưỡng bức, cảm biến nhiệt và nguồn DC (thường 12V). Từ dữ liệu hiện có ta có thể mô tả nguyên lý và lập cây chẩn đoán để phân lập lỗi giữa: nguồn DC → cảm biến/khóa ngắt → module Peltier → tiếp xúc nhiệt → tản nhiệt/quạt. Trước khi tháo rời: ngắt nguồn 220V và không cấp điện cho module khi chưa gắn tản nhiệt; nhiều kết luận yêu cầu đo điện áp, dòng và ΔT thực tế để xác nhận.
Hiểu đúng hiện tượng trước khi đo
Máy lọc nước dùng Peltier hoạt động bằng hiệu ứng Peltier: dòng DC làm một mặt hấp thu nhiệt (mặt lạnh) và mặt kia tỏa nhiệt (mặt nóng). Hiệu suất thực tế phụ thuộc mạnh vào khả năng giải nhiệt của mặt nóng; nếu mặt nóng không được làm mát đủ, nhiệt sẽ truyền ngược và làm giảm hoặc đảo hiệu ứng. Quan sát nước “mát nhẹ” không đủ để kết luận chip hỏng—cần đo điện áp đầu vào, dòng vận hành của module và chênh nhiệt giữa hai mặt. Nguy cơ: cấp điện cho chip khi tản nhiệt chưa lắp sẽ nhanh chóng gây quá nhiệt, thoái hóa tinh thể bán dẫn và hỏng module.
Bản đồ hệ thống liên quan đến triệu chứng
Hệ gồm hai luồng vật lý chính: luồng điện (cung cấp/điều khiển) và luồng nhiệt (truyền nhiệt/quá trình giải nhiệt).
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Cô lập lỗi khi hệ thống tê liệt hoàn toàn (Quạt không chạy, chip không ấm)
4.1. Kiểm tra ngõ ra nguồn 12V DC cấp cho cụm lạnh
4.2. Kiểm tra cảm biến nhiệt/khóa ngắt
Nhánh B — Cô lập lỗi khi quạt vẫn quay nhưng nước không lạnh hoặc lạnh kém
5.1. Đo dòng tải thực tế của module Peltier
5.2. Kiểm tra hiệu quả tản nhiệt cưỡng bức và lớp tiếp xúc nhiệt
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hạng mục kiểm tra | Điều kiện đo | Giá trị tham chiếu / chú ý | Đánh giá bất thường & hướng xử lý |
|---|---|---|---|
| Điện áp cấp (tại giắc tải) | Đo DCV, thiết bị đang chạy | Nominal: 12V DC ±5% (tham khảo datasheet module) | Sụt áp đáng kể → kiểm tra bo nguồn hoặc tải chập; không đo khi có khói |
| Dòng tải module Peltier | Đo DCA nối tiếp khi chạy | Khoảng 3.5A – 5.0A (tham khảo datasheet cho TEC1-12706) | Dòng ≈0A → đứt; dòng quá cao kèm sụt áp → ngắt nguồn, đánh giá chập |
| Điện trở thuần (không tải) | Đo Ω khi tách tải, chip nguội | 1.8Ω – 2.5Ω (tham khảo datasheet) | Vô cùng/giá trị rất cao → hở mạch; giá trị quá thấp → khả năng chập |
| ΔT giữa 2 mặt (khi tản nhiệt tốt) | Nhiệt kế tiếp xúc, môi trường ~25°C, tải có quạt | ΔT có thể >40°C trong điều kiện tối ưu (tham khảo datasheet) | ΔT nhỏ (<10°C) → tản nhiệt kém hoặc module suy giảm |
| Quạt tản nhiệt | Quan sát + đo dòng quạt | Quạt 12V quay êm, không rung; có lưu lượng gió rõ rệt | Quạt kẹt/độ gió thấp → vệ sinh hoặc thay quạt |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Lắp ngược mặt nóng – lạnh. Hậu quả: máy làm nước ấm thay vì lạnh hoặc không đạt chênh nhiệt.
- Sai lầm: Thử module ngoài khi chưa gắn heatsink. Hậu quả: chip quá nhiệt, hỏng trong vài giây.
- Sai lầm: Bôi keo mới lên lớp keo cũ đã chai mà không làm sạch. Hậu quả: tăng nhiệt trở tiếp xúc, giảm hiệu suất.
- Sai lầm: Thay Peltier mà bỏ qua quạt/khối nhôm bám bụi. Hậu quả: module mới bị quá nhiệt và hỏng sớm.
Cẩn thận: mọi thao tác tháo lắp tiếp xúc nhiệt và siết ốc cần thực hiện có dụng cụ; không thử nghiệm cấp điện khi không có heatsink.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: phát hiện khói, mùi khét, tụ phù, điện áp không ổn định, hoặc nước rỉ vào khu vực điện.
Cẩn thận: không chạm trực tiếp mặt nóng của module khi đang cấp điện; không cấp điện lâu cho module khi chưa có heatsink; các bước tháo bo nguồn hoặc kiểm tra mạch ghép phần công suất chỉ dành cho kỹ thuật viên có dụng cụ bảo hộ.
- Trang bị tối thiểu: đồng hồ VOM/ampe kế DC có phạm vi phù hợp, nhiệt kế tiếp xúc, găng tay cách điện (khi thao tác trên phần điện), tua vít có đầu cách điện.
- Khi không có sơ đồ bo nguồn cụ thể của model: chỉ thực hiện kiểm tra điện áp nguồn đầu ra và kiểm tra giắc, tránh tháo rời mạch công suất.
Sau bài này bạn phải phân biệt được
- Sự khác nhau giữa: lỗi nguồn DC (bo/SMPS) và lỗi module Peltier (điện trở, dòng), lỗi tiếp xúc nhiệt (keo/ốc) và lỗi tản nhiệt (quạt/heatsink).
- Các phép đo cần làm để xác nhận từng giả thuyết: đo DCV tại giắc, đo DCA qua module, đo điện trở không tải, đo ΔT hai mặt.
- Khi nào phải dừng vì rủi ro an toàn hoặc khi thiếu sơ đồ bo mạch model cụ thể.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật
11.1. Có thể thay thế chip làm lạnh 12V 60W bằng loại công suất cao hơn không?
Không khuyến khích thay module bằng loại công suất lớn hơn nếu không đánh giá lại bo nguồn và khả năng tản nhiệt. Module công suất cao đòi hỏi dòng lớn hơn và sinh nhiệt mặt nóng nhiều hơn; nếu SMPS hoặc heatsink/quạt hiện tại không được thiết kế cho tải lớn sẽ dẫn đến sụt áp, quá nhiệt và hỏng bo hoặc module mới. Trước khi thay, cần đo khả năng cung cấp dòng của bo và hiệu suất tản nhiệt thực tế.
11.2. Làm thế nào xác định mặt nóng và mặt lạnh khi chữ trên module mờ?
Phương pháp an toàn: cấp điện thấp (ví dụ nguồn 3–5V, hoặc pin nhỏ) trong vài giây và cảm nhận hai mặt bằng ngón tay nhẹ — mặt lạnh sẽ mát hơn, mặt nóng sẽ ấm dần. Ngắt nguồn ngay sau thử. Lưu ý: không dùng nguồn 12V trực tiếp khi module không có heatsink; thao tác này chỉ dành cho kỹ thuật viên.
11.3. Tại sao thay sò mới nhưng bình lại đóng băng gây tắc vòi?
Hiện tượng thường do cảm biến nhiệt hoặc logic ngắt của bo điều khiển không hoạt động (sensor/thermostat hỏng hoặc bị lắp sai vị trí), khiến module chạy liên tục. Khi module chạy không có tín hiệu ngắt phù hợp, nhiệt độ trong bình có thể xuống dưới 0°C và gây đóng băng toàn bộ. Kiểm tra cảm biến và logic điều khiển trước khi xác nhận thay module.
Sau bài này, nếu cần tra cứu sơ đồ chi tiết hoặc bo mạch cụ thể cho model, tham khảo các bài liên quan ở phần “Học tiếp” để thu thập hình ảnh tem model, sơ đồ đấu dây và tài liệu bo mạch trước khi tiến hành sửa sâu hơn.
