Hệ lạnh block (máy nén) trên máy lọc nước là một subsystem chu trình nén hơi (môi chất R134a) gồm máy nén, dàn ngưng + quạt, ống mao/phin sấy và bình lạnh (evaporator). Từ dữ kiện ban đầu chỉ có triệu chứng (ví dụ: nước không lạnh), điều chắc chắn ta có thể làm ngay là kiểm tra mạch cấp nguồn và rơ le/bảo vệ; mọi can thiệp vào mạch gas hoặc hàn ống đồng là thao tác dành cho kỹ thuật viên điện lạnh có dụng cụ chuyên dụng.
Chưa thể kết luận block hỏng hay thiếu môi chất nếu chưa có phép đo cuộn dây, kiểm tra bảo vệ và đánh giá hiệu suất trao đổi nhiệt.
Nhận diện hệ lạnh block và phạm vi ứng dụng trong máy lọc nước

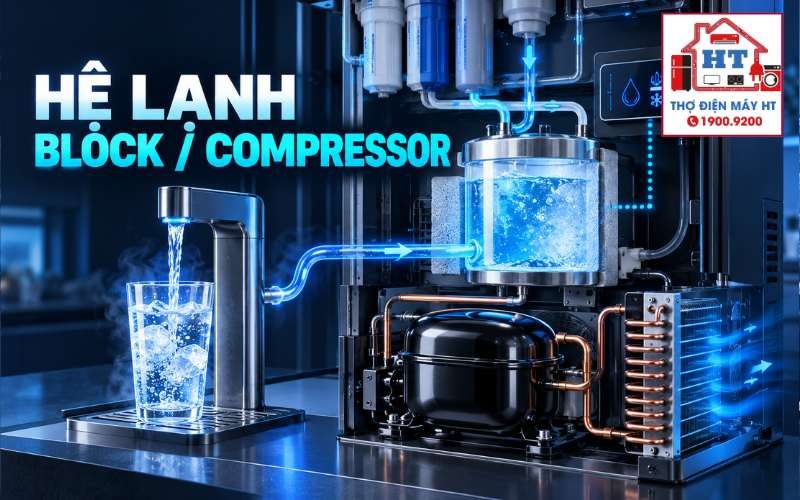

Máy lọc nước dùng block tích hợp một máy nén piston/mini-compressor, dàn ngưng nhỏ thường dạng thanh/ống xoắn và bình lạnh inox có ống đồng quấn quanh. Quan sát giúp phân biệt: tiếng rung nhẹ, vỏ block ấm khi chạy và luồng gió ấm thổi ra dàn ngưng. Phạm vi bài này áp dụng cho máy lọc nước dân dụng nóng–lạnh sử dụng block (R134a), không áp dụng cho hệ Peltier (thermoelectric) hay hệ công nghiệp lớn.
Cẩn thận: tránh chạm vỏ block đang nóng khi máy đang chạy; ngắt nguồn trước khi mở vỏ bảo vệ.
Kiến trúc chu trình nén hơi khép kín trong máy lọc nước
Chu trình gồm bốn khối chính phối hợp cơ–nhiệt:
- Máy nén (compressor): nén môi chất, nâng áp và nhiệt.
- Dàn ngưng + quạt: tản nhiệt, làm ngưng môi chất từ khí sang lỏng.
- Ống mao/phin sấy: giảm áp và loại tạp chất/hơi ẩm trước evaporator.
- Bình lạnh / dàn bay hơi (cold tank): môi chất hấp thụ nhiệt từ nước, làm lạnh nước.
Conceptual block diagram:
Máy nén → Dàn ngưng → Phin sấy/lọc → Ống mao → Bình lạnh (evaporator) → Hồi về máy nén
Vì sao kiểm tra kiến trúc: hiểu luồng môi chất giải thích tại sao lỗi quạt/dàn ngưng vẫn có thể gây “không lạnh” mặc dù block chạy. Không cắt ống đồng hoặc thử mở hệ gas trừ khi bạn là kỹ thuật viên có máy hút chân không và manifold.
Mạch cấp nguồn, bảo vệ và kiểm soát nhiệt độ của cụm block
Hệ điều khiển có thể theo hai dạng: tiếp điểm cơ học (thermostat cơ) hoặc cảm biến NTC trên bo điều khiển. Thành phần bảo vệ điển hình gồm rơ le khởi động (PTC hoặc relays), rơ le quá dòng/quá nhiệt (OLP) và tiếp điểm điều khiển nối tiếp với cuộn dây block.
3.1. Nhánh điều khiển cơ (Thermostat tiếp điểm cơ học)
- Kiểm tra: xác nhận tiếp điểm thermostat đóng/ngắt theo nhiệt độ nước.
- Vì sao: tiếp điểm mở sẽ ngắt nguồn cấp cho OLP/block.
- Nếu đạt: loại trừ thermostat cơ học, kiểm tra tiếp OLP và dây dẫn.
- Nếu không đạt: thay hoặc vệ sinh tiếp điểm (kỹ thuật viên).
- Điều kiện phải dừng: phát hiện dây/tiếp điểm nóng/chảy → dừng và cách ly nguồn.
3.2. Nhánh điều khiển điện tử (Sensor NTC + bo mạch)
- Kiểm tra: đo điện trở NTC khi nguội/đo theo service mode nếu có.
- Vì sao: bo mạch có thể quyết định bật/tắt block dựa trên tín hiệu NTC.
- Nếu đạt: chuyển sang kiểm tra phần công suất (OLP, rơ le).
- Nếu không đạt: kiểm tra bo mạch theo tài liệu, xem trạng thái service/test.
- Điều kiện phải dừng: không đo live trên bo mạch nếu không có tài liệu điểm test.
Tham khảo sơ đồ cấp nguồn và logic điều khiển trong sơ đồ điện máy lọc nước.
Các dạng hư hỏng đặc thù của hệ thống lạnh block (Failure Modes)
- Nước không lạnh, block không chạy (không rung, không ấm): kiểm tra nguồn, công tắc lạnh, thermostat/bo mạch.
- Block chạy liên tục nhưng nước yếu lạnh: nghi ngờ rò/thiếu môi chất hoặc nghẹt ống mao/phin sấy; cần đánh giá tuần hoàn môi chất và hiệu suất dàn ngưng.
- Block khởi động rồi ngắt sau vài giây (nhảy OLP): giả thuyết gồm rơ le PTC hỏng, cuộn dây chạm/short, kẹt cơ hoặc tụ khởi động (nếu có).
- Quạt dàn ngưng không quay: dẫn đến dàn ngưng quá nóng, áp suất ngưng cao, giảm hiệu suất làm lạnh.
Quan sát hỗ trợ: tiếng cạch của OLP, vỏ block quá nóng, mùi khét (dừng ngay nếu xuất hiện mùi khét).
Quy trình cô lập lỗi từng bước (diagnostic tree)
Cây chẩn đoán bắt đầu từ kiểm tra ít xâm lấn đến chuyên sâu, tách rõ phần điện điều khiển và phần cơ/môi chất.
5.1. Bước 1: Cô lập mạch điều khiển và linh kiện khởi động
5.2. Bước 2: Kiểm tra linh kiện bảo vệ và khởi động (ngoài mạch)
5.3. Bước 3: Đo kiểm cuộn dây motor máy nén (chỉ đo khi rút nguồn)
5.4. Bước 4: Đánh giá hiệu suất giải nhiệt và tuần hoàn môi chất (kỹ thuật viên điện lạnh)
Tham khảo chế độ test/service nếu máy hỗ trợ: service mode test mode máy lọc nước.
Dừng kiểm tra: nếu phát hiện mùi khét, khói, rò điện, hoặc vỏ block quá nóng → ngắt nguồn ngay và báo cho kỹ thuật viên có chứng chỉ.
Ma trận chẩn đoán và diễn giải trạng thái kỹ thuật
| Điểm kiểm tra | Hiện tượng quan sát / Kết quả đo | Diễn giải nguyên nhân (giả thuyết) | Hướng xử lý kỹ thuật |
|---|---|---|---|
| Mạch cấp nguồn / công tắc lạnh | Không có điện ra chân điều khiển | Thermostat/ngắt an toàn hoặc bo mạch không cấp lệnh | Kiểm tra tiếp điểm, dây dẫn, kiểm tra bo theo sơ đồ; dừng nếu dây nóng bị nóng |
| OLP / rơ le khởi động | OLP hở hoặc rơ le không đóng | Bảo vệ quá dòng/quá nhiệt đã tác động hoặc rơ le hỏng | Đo ngoài mạch, thay linh kiện theo spec (kỹ thuật viên) |
| Cuộn dây máy nén (C-R-S) | Trở kháng không tuân quan hệ chữ ký; hoặc rò ra vỏ | Đứt/chập hoặc rò điện → cuộn hỏng | Đo lại khi nguội; nếu không đạt → thay block |
| Quạt dàn ngưng / luồng gió | Quạt không quay hoặc gió yếu | Quạt kẹt, nguồn quạt mất, hay bo không cấp lệnh | Kiểm tra động cơ quạt, nguồn, làm sạch cản gió |
| Hiệu suất làm lạnh (nước vẫn ấm) | Block chạy, quạt chạy nhưng nước không đạt 4–10°C | Nghẹt ống mao/phin, thiếu môi chất hoặc dàn ngưng kém hiệu suất | Đánh giá áp suất/luồng môi chất bằng dụng cụ chuyên dụng (kỹ thuật viên) |
Ghi chú: mọi phép đo cuộn dây/cách điện phải thực hiện khi rút nguồn và tuân thủ giới hạn an toàn; không đưa ra giá trị ôm số cụ thể cho mọi model.
Ranh giới an toàn, dụng cụ cần thiết và điều kiện dừng chẩn đoán
Safe user checks (mọi người có thể thực hiện an toàn):
- Quan sát bên ngoài: có tiếng, mùi khét, rò nước gần phần điện, công tắc bật/tắt.
- Vệ sinh khe gió, đảm bảo nguồn nước vào bình bình thường.
Technician scope (chỉ dành cho kỹ thuật viên có chứng chỉ/dụng cụ):
- Đo live voltage, đo dòng bằng ampe kìm, đo áp suất gas bằng manifold gauge, hút chân không, hàn ống đồng.
- Dụng cụ cần có: VOM/multimeter, ampe kìm, megaohmmeter cho phép đo cách điện, manifold gauge, máy hút chân không, bộ hàn thích hợp.
Stop conditions:
Dừng kiểm tra: phát hiện rò điện ra vỏ, khói/mùi khét, dây/ổ cắm quá nóng hoặc rò nước vào phần điện — rút nguồn và không tiếp tục thao tác.
Cẩn thận: can thiệp mạch gas, bơm hút chân không hoặc hàn ống đồng chỉ thực hiện theo quy trình thu hồi môi chất và an toàn.
Sau bài này bạn phải phân biệt được
- Phân biệt rõ: triệu chứng mạch điều khiển (không có lệnh) khác với lỗi motor máy nén (cuộn dây/chập/rò).
- Biết khi nào cần dụng cụ chuyên ngành (manifold, hút chân không) để xác minh thiếu gas.
- Nhận diện dấu hiệu phải dừng kiểm tra (mùi khét, rò điện, vỏ block quá nóng).
Học tiếp theo đúng đường chẩn đoán
- sơ đồ điện máy lọc nước — để hiểu đường nguồn và điểm test trên mạch.
- bo mạch điều khiển máy lọc nước — khi nghi ngờ tín hiệu NTC/logic điều khiển.
- service mode test mode máy lọc nước — nếu thiết bị hỗ trợ chế độ kiểm tra nội bộ.
Giải đáp thắc mắc kỹ thuật về hệ lạnh block máy lọc nước
8.1 Làm thế nào phân biệt nhanh block bị hỏng rơ le khởi động hay kẹt cơ piston?
Quan sát đầu tiên: nếu block hoàn toàn không rung/không ấm và OLP đóng mở nhanh thì nghi ngờ mạch khởi động hoặc rơ le. Nếu block cố quay (rung) rồi ngắt hoặc vỏ ấm nhưng không nén, đây là dấu hiệu kẹt cơ. Xác minh bằng đo OLP và đo điện trở cuộn dây khi rút nguồn; kiểm tra rơ le/PTC ngoài mạch trước khi kết luận. Nếu phát hiện rò điện hoặc cuộn dây bất thường, dừng và xử lý kỹ thuật.
8.2 Vì sao máy nén vẫn chạy và quạt vẫn quay nhưng bình lạnh không đạt nhiệt độ?
Nếu cả máy nén và quạt hoạt động nhưng bình lạnh không mát trong ngưỡng 4–10°C, giả thuyết có thể là nghẹt ống mao/phin sấy, thiếu môi chất hoặc dàn ngưng mất hiệu suất (bẩn, gập). Xác minh hiệu suất bằng cách kiểm tra luồng gió dàn ngưng, chênh nhiệt giữa dàn nóng và bình lạnh và (với dụng cụ chuyên dụng) đo áp suất làm việc. Can thiệp hệ gas chỉ thực hiện bởi kỹ thuật viên có trang thiết bị.
8.3 Có thể thay thế block máy lọc nước bằng block tủ lạnh mini có cùng công suất không?
Không thể khẳng định tương thích chỉ dựa trên công suất hình thức. Thay thế cần kiểm tra tương thích cơ khí, loại môi chất, dải áp suất, dung tích dầu, chiều cổng hút/đẩy và khả năng tương thích với bình lạnh/đường ống. Quyết định thay thế phải dựa trên datasheet/parts list của model hoặc ý kiến nhà sản xuất/nhà cung cấp block; tránh tự áp dụng block khác nếu chưa xác minh.
