Flow sensor máy lọc nước: tín hiệu lưu lượng và cách xác thực

Cảm biến lưu lượng trong máy lọc nước dân dụng/bán công nghiệp thường là đồng hồ tuabin nhỏ tích hợp nam châm và IC Hall, lắp đặt inline trên đường ống nước. Vai trò của nó là đo liên tục lưu lượng (đầu ra dạng xung), khác với van áp lực chỉ đóng/ngắt. Khi nhận diện: chụp ảnh vị trí lắp, kiểm tra chiều mũi tên flow trên thân, và ghi lại bất kỳ dấu hiệu cơ khí (cặn, nứt, biến dạng). Tránh giả định về kích thước ren, chân cắm hay hằng số xung — những thông số đó phải đối chiếu manual model.

Cấu tạo tách làm buồng ướt (tuabin/cánh quạt mang nam châm) và buồng khô (mạch Hall). Khi cánh quạt quay, từ trường biến thiên được IC Hall cảm nhận và xuất ngõ ra dạng xung vuông (digital pulse). Về dây dẫn, cảm biến thường có ba đường chức năng: nguồn, mass và ngõ ra xung (Signal). Phần điện tử đôi khi dùng ngõ ra dạng open-collector cần điện trở kéo lên trên bo mạch; màu dây và cách kéo lên khác nhau giữa nhà sản xuất, nên không quy chuẩn màu chung.

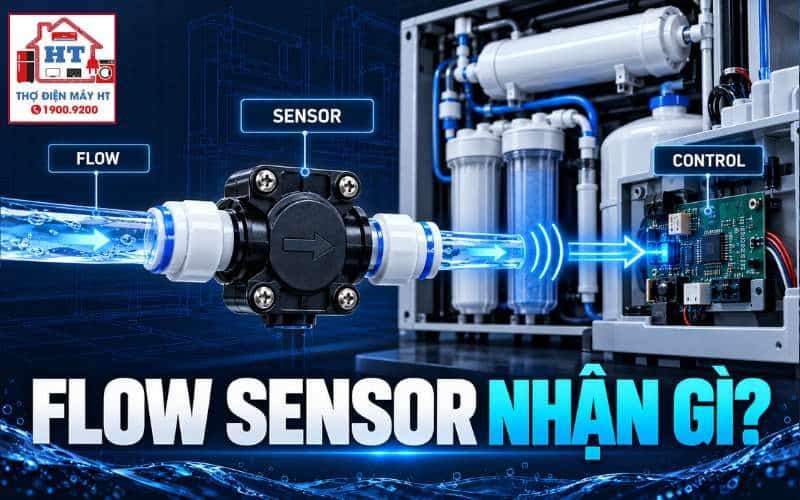

Bản đồ khái niệm (flow tín hiệu)

Dòng nước qua buồng đo → Tuabin quay (nam châm) → IC Hall cảm nhận → Ngõ ra xung (Signal) → Vi điều khiển đếm/thu thập telemetry

Cẩn thận: Buồng khô phải được tách kín hoàn toàn khỏi buồng ướt; nước vào phần điện tử là tình huống cần dừng kiểm tra.

3

Vai trò của flow sensor trong chuỗi điều khiển máy lọc nước

Flow sensor cung cấp dữ liệu thô (xung) để vi điều khiển thực hiện: phát hiện mất nước nguồn, ngắt bơm khi chạy khô, tính thể tích nước qua lõi để cảnh báo thay lõi và ước lượng tỉ lệ nước tinh/ nước thải. Quan trọng: việc thiết bị “báo lỗi lưu lượng” là kết quả của thuật toán so sánh dữ liệu xung với ngưỡng/logic nội bộ, nên chẩn đoán phải bắt đầu từ việc xác minh tín hiệu xung trước khi nghi ngờ phần mềm hay bo mạch. Xem thêm phân tích về mối liên hệ sensor → bo mạch trong bài flow sensor trên input của bo.

3.1. Thuật toán giám sát dòng chảy và bảo vệ bơm

Kiểm tra: Việc bo có ngưỡng chạy khô hay timeout; đo xung khi bơm chạy.

Vì sao: Nhiều lỗi bơm/van xuất hiện khi bo nhận/không nhận xung.

Nếu đạt: Thuật toán vẫn hoạt động, tiếp tục kiểm tra môi lý phần mềm.

Nếu không đạt: Kiểm tra tiếp kết nối, cơ học cảm biến.

Điều kiện phải dừng: Phát hiện rò nước vào khu vực điện.

• Quan sát: Không có xung khi nước chảy.
• Giả thuyết: Buồng đo kẹt cơ học bởi cặn; hoặc dây/giắc bị đứt/oxi hóa.
• Kiểm tra: Tháo cảm biến, quan sát cánh quạt, thổi/xả để xem có quay tự do.
• Quan sát: Xung có nhưng không tỷ lệ với lưu lượng thực.
• Giả thuyết: Trục mòn hoặc khe hở cơ khí thay đổi K-factor tại vùng thấp.
• Kiểm tra: So sánh lượng nước thực tế trong khoảng thời gian cố định.
• Quan sát: Tín hiệu bất thường (nhiễu/chập chờn).
• Giả thuyết: Đứt đất, điện trở kéo lên hỏng, hoặc nhiễu từ bơm.
• Kiểm tra: Kiểm tra tiếp xúc giắc, chạy máy không tải để loại nhiễu cơ học.

Dụng cụ: đồng hồ vạn năng (VOM) có chế độ đo tần số/Hz hoặc máy hiện sóng (oscilloscope), kìm cách điện, bình đo thể tích.

Tiêu chí cần đối chiếu trước khi thay:

• Tương thích cơ khí: cùng kích thước kết nối và chiều dòng chảy (mũi tên trên thân).
• Tương thích điện: điện áp làm việc và kiểu ngõ ra (open-collector hay push-pull) phải phù hợp với bo.
• Tương thích hệ số xung (K-factor): số xung trên một thể tích phải tham chiếu datasheet gốc; khác K-factor sẽ làm lệch tính toán thể tích.
  Không cắt nối dây tùy tiện: nếu không có datasheet model, dừng thao tác và tìm tài liệu. Ngắt điện và xả áp hoàn toàn trước khi thay.

• Phân cấp rủi ro:
• Thao tác cơ khí trên đường nước: rủi ro thấp–vừa; người có kỹ năng cơ bản có thể thực hiện.
• Phép đo trên mạch đang cấp nguồn: chỉ dành cho kỹ thuật viên có chuyên môn.
• Quy trình cô lập: Rút nguồn điện → Khóa van cấp nước → Mở vòi xả áp → Thực hiện tháo lắp cảm biến.

9.1. Lắp ngược chiều mũi tên dòng chảy trên thân cảm biến sẽ dẫn đến hiện tượng gì?

Lắp ngược thường làm cánh tuabin không quay đúng thiết kế, dẫn tới xung thấp hoặc không có xung, gây sai lệch nghiêm trọng khi vi điều khiển tính thể tích. Quan sát và đo cơ học ngay: nếu cánh quạt quay chậm hoặc không quay khi đã cấp nước, tháo và lắp đúng chiều mũi tên, rồi kiểm tra lại tín hiệu.

9.2. Có thể dùng đồng hồ VOM thông thường để đo xung của flow sensor được không?

Đồng hồ VOM thường có chế độ đo tần số hạn chế; với xung đơn giản và tần suất thấp đến trung bình, chế độ Hz của VOM có thể hữu ích để kiểm tra có/không có xung. Tuy nhiên để quan sát dạng sóng, biên độ và nhiễu cần oscilloscope. Luôn so sánh kết quả đo với datasheet model khi có.

9.3. Khi nào có thể kết luận lỗi thuộc về bo điều khiển chứ không phải do cảm biến lưu lượng?

Chỉ kết luận bo điều khiển khi đã xác minh: (1) cảm biến cơ học quay tự do; (2) cảm biến nhận nguồn đúng theo datasheet; (3) tín hiệu OUT không xuất ra tại giắc nhưng đo trực tiếp tại cảm biến xác nhận không có xung; và (4) đường dẫn tín hiệu từ giắc tới vi điều khiển kiểm tra thông suốt. Nếu các bước này đã thực hiện và dữ liệu khớp, bo mới là đối tượng cần kiểm tra tiếp.

9.4. Nên làm gì khi thiếu datasheet model cảm biến?

Khi không có datasheet: dừng trước khi thay thế; thu thập ảnh tem model, mã trên thân cảm biến và ảnh giắc cắm; đo các đại lượng an toàn (nguồn, quan sát cơ học, hiện tượng xung) để minh chứng; nếu cần thiết, so sánh với cảm biến cùng kích thước từ nhà cung cấp nhưng không thay thế nếu không chắc về K-factor hoặc loại ngõ ra.

• Nguyên lý: tuabin cơ → Hall → xung (digital pulse) là cơ chế đo.
• Quan sát vs giả thuyết: màn hình báo lỗi là manh mối, không phải chẩn đoán cuối cùng.
• Phép đo cần thực hiện: kiểm tra cơ học, đo nguồn và đo ngõ ra xung (theo thứ tự).
• Khi dừng: rò nước vào bo, mùi khét, hay thiếu datasheet là lý do phải dừng và thu thập thêm dữ liệu.

• Phân tích mối liên hệ flow sensor — bo điều khiển
• Ví dụ thực tế: flow sensor trong KAE-S695 (case study)
• Flow telemetry và nền tảng giám sát AioTec

Lưu ý an toàn: mọi phép đo trên mạch đang cấp điện chỉ dành cho kỹ thuật viên có chuyên môn; nếu thiếu datasheet model hoặc xuất hiện rò nước/khói/mùi khét, ngừng thao tác và cách ly nguồn trước khi tiếp tục.
