Cảm biến rò nước trên máy lọc nước là linh kiện an toàn đặt ở đáy khay để phát hiện nước đọng và báo về bo điều khiển nhằm ngắt bơm/van. Điều có thể nói chắc: kiểm tra ban đầu là quan sát đáy khay, ngắt nguồn điện và đo điện trở/ thông mạch của cảm biến sau khi rút jack; chưa thể kết luận cảm biến hỏng nếu chưa có phép đo điện trở và kiểm tra điện áp tín hiệu trên bo (phụ thuộc model). Dừng ngay khi nước đã xâm nhập vào khu vực nguồn/adapter hoặc hộp điện.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu phân biệt hai tình huống: (A) có nước thực tế đọng ở đáy khay → ưu tiên tìm nguồn rò thủy lực và sửa đường ống/cút nối; (B) không có nước nhưng hệ thống vẫn báo lỗi → nghi ngờ cảm biến, jack, dây, hoặc khối vào bo. Trước mọi thao tác đo điện: ngắt nguồn 220VAC, rút adapter và, nếu cần, rút jack cảm biến khỏi bo để phép đo ngoài mạch.

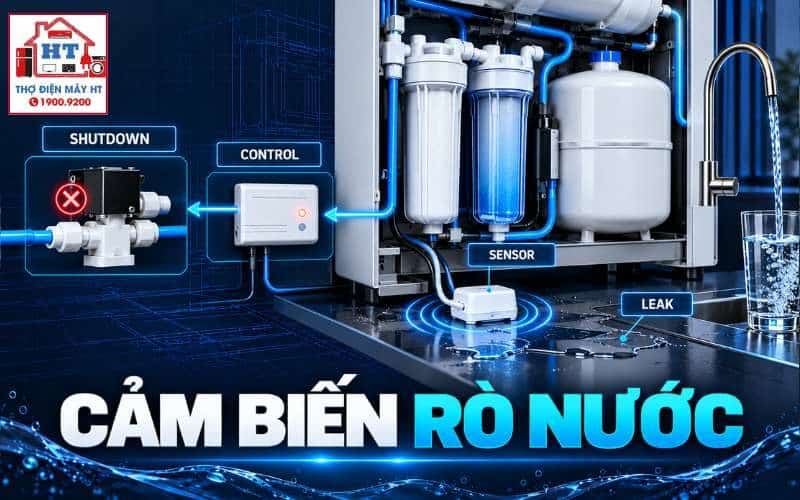

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Rò rỉ thủy lực thực tế
A1. Kiểm tra trực quan và nguồn rò
Nhánh B — Báo động giả do cảm biến hoặc tín hiệu
B1. Kiểm tra cảm biến ngoài mạch (an toàn)
B2. Kiểm tra dây, jack và tiếp xúc
B3. Kiểm tra tương tác với bo điều khiển
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Trạng thái kiểm tra | Phương pháp đo / thao tác | Kết quả mong đợi (định tính) | Diễn giải / Hành động tiếp theo |
|---|---|---|---|
| Quan sát đáy khay | Kiểm tra trực quan, lau khô | Khô hoặc có nước rõ rệt | Nếu có nước → theo nhánh thủy lực; nếu khô → tiếp kiểm tra cảm biến |
| Đo cảm biến ngoài mạch | Rút jack, DMM thang Ohm/Thông mạch giữa hai cực | Trạng thái khô: hở mạch; khi ướt: dẫn/giảm trở kháng | Không đạt → vệ sinh tiếp điểm, kiểm tra thay cảm biến |
| Kiểm tra dây/jack | Kiểm tra trực quan và đo thông mạch từng sợi | Thông mạch liên tục từ jack tới cảm biến | Đứt/chập → sửa hoặc thay dây/jack |
| Kiểm tra ngõ vào bo | Cắm nguồn theo manual, đo trạng thái chân tín hiệu (tham khảo manual) | Bo có trạng thái treo hợp lý và thay đổi khi nối/rút cảm biến | Không đạt → cần tài liệu model để tiếp tục, có thể lỗi linh kiện hoặc firmware |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Lau khô bề mặt cảm biến nhưng không làm sạch cặn khoáng giữa hai cực → còn báo giả.
- Sai lầm: Đo điện trở cảm biến khi jack vẫn cắm vào bo đang cấp điện → có thể gây hư DMM hoặc gây nhiễu.
- Sai lầm: Giả sử bo hỏng ngay khi cảm biến có dấu hiệu lạ mà chưa đo điện áp treo và thông mạch dây.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu nước đã xâm nhập khu vực nguồn/adapter/hộp điện, ngắt hoàn toàn nguồn 220VAC và không thao tác đo trên bo cho tới khi khu vực khô và an toàn.
Cẩn thận: Khi đo trên bo đang có nguồn, chỉ đo vùng tín hiệu với que đo bọc cách điện, tránh chập chân linh kiện.
Lưu ý: Không hướng dẫn bypass cảm biến như giải pháp lâu dài; việc nối tắt có thể gây ngập nước và thiệt hại tài sản.
Sau bài này bạn phải phân biệt được — Học tiếp
- Bạn phải phân biệt rõ: rò rỉ thủy lực (cần sửa đường ống) vs. báo giả do cảm biến/tín hiệu (cần vệ sinh/đo và kiểm tra bo).
- Nắm quy trình đo: quan sát → ngắt nguồn → rút jack → đo ngoài mạch → kiểm tra dây → kiểm tra bo với manual.
Học tiếp: - bo mạch điều khiển máy lọc nước — tham khảo khối xử lý trung tâm.
- rò nước máy lọc nước chẩn đoán thủy lực — kiểm tra nguồn rò và cút nối.
- Karofi AioTec kỹ thuật — ví dụ nền tảng giám sát thông minh (đối chiếu tính năng reset/ báo lỗi).
Những thắc mắc kỹ thuật thường gặp
10.1 Vì sao máy lọc nước đã lau khô đáy khay nhưng vẫn tiếp tục kêu còi báo rò rỉ?
Khi đáy khay đã lau khô nhưng báo vẫn kêu, giả thuyết cần kiểm tra là: cặn khoáng hoặc ẩm bám gây cầu dẫn giữa hai cực, jack bị oxy hóa còn giữ ẩm, hoặc dây/jack có chập ngầm. Hãy ngắt nguồn, rút jack cảm biến, làm sạch tiếp điểm (IPA) và đo ngoài mạch; nếu cảm biến vẫn dẫn khi khô, cần thay cảm biến hoặc xử lý jack/dây.
10.2 Có nên đấu tắt (bypass) hai dây cảm biến rò nước để máy tiếp tục chạy không?
Không khuyến nghị đấu tắt như giải pháp lâu dài. Bypass sẽ vô hiệu hóa lớp bảo vệ an toàn, có thể dẫn tới ngập và thiệt hại tài sản. Trong tình huống cần kiểm nghiệm tạm thời (ví dụ để loại trừ lỗi bo), chỉ thực hiện bằng phương pháp an toàn, phải giám sát liên tục và khôi phục ngay sau test; tốt nhất là sửa/ thay cảm biến đúng cách.
10.3 Nước tinh khiết sau màng RO rò rỉ có làm kích hoạt cảm biến nhạy như nước cấp đầu vào không?
Cảm biến đáy phát hiện sự dẫn điện giữa hai điện cực; nước tinh khiết có độ dẫn thấp hơn nước cấp nếu TDS rất thấp, nên phản ứng cảm biến có thể khác. Đây là lý do không nên đưa ngưỡng điện trở/ điện áp chung cho mọi model: cần đo thực tế cảm biến ngoài mạch với mẫu nước tại hiện trường và đối chiếu với tài liệu model để đánh giá độ nhạy.
