Van một chiều (check valve) trên máy lọc nước RO gia dụng nằm ở ngõ ra nước tinh khiết (permeate) và cho phép nước sạch chỉ chảy một chiều vào bình tích áp, đồng thời ngăn áp lực từ bình dội ngược về khoang màng. Điều chắc chắn: vị trí, vai trò giữ áp và các dạng cơ khí hư hỏng cơ bản có thể mô tả; điều chưa chắc chắn là nguyên nhân cụ thể của một triệu chứng hệ thống trước khi thực hiện phép cô lập. Trước mọi thao tác mở cút nối hoặc tháo van phải ngắt điện nguồn bơm và xả hết áp trong bình tích áp.
Nhận diện van một chiều và vị trí lắp đặt trên sơ đồ thủy lực RO
Van một chiều permeate thường lắp trực tiếp ở ngõ ra nước tinh khiết của vỏ màng RO (cổng trung tâm đáy vỏ màng) hoặc nằm trong đoạn ống nối nhanh sau vỏ màng. Hình thức phổ biến: thân nhựa với một hướng dòng in trên thân; dạng cút ren lắp vào đáy vỏ màng hoặc van nối nhanh thẳng hai đầu cho ống phi 6 / phi 10. Quan sát vị trí giúp tránh nhầm lẫn với ngõ xả (reject).
Lưu ý: xác định đúng cổng permeate trước khi thao tác để không cắm nhầm đường thải vào bình áp.
Cơ chế giữ áp và chống hiện tượng hồi dòng

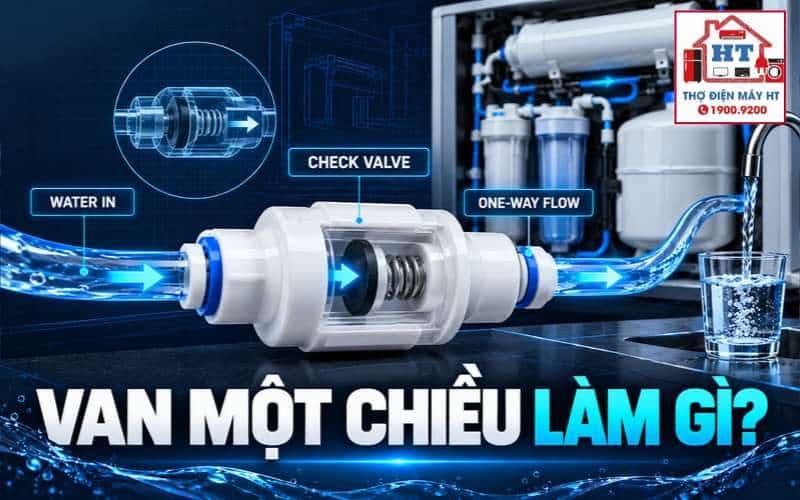

Van một chiều hoạt động bằng cơ chế chặn/bi hoặc lò xo/đệm cao su: khi bơm tạo áp thuận, cơ cấu mở cho nước tinh khiết đi vào bình tích áp; khi bơm dừng, lực từ bình tích áp đẩy ngược, cơ cấu chặn đóng kín và cô lập bình khỏi khoang màng. Việc này giúp duy trì áp lực trong bình và ngăn nước từ bình chảy ngược về màng hoặc ra đường thải.
Bản đồ hệ thống liên quan (khái niệm)
Màng RO (permeate) → Van một chiều (permeate check valve) → Van áp cao / cảm biến áp → Bình tích áp → Vòi xuất nước
Lưu ý: đường ống phía sau van một chiều luôn có áp suất tích lũy từ bình tích áp; khi thao tác, phải xem như đó là vùng áp lực.
Bạn có thể đối chiếu ảnh hưởng áp lực và dung tích bình với bài về bình áp máy lọc nước để hiểu tương tác giữa van một chiều và bình tích áp.
Cấu tạo cơ khí bên trong và các dạng hư hỏng
3.1. Cấu tạo cơ học bên trong cơ cấu chặn một chiều
Thân bằng nhựa kỹ thuật, bên trong là bi hoặc nấm cao su/khe chặn và lò xo hoặc đệm đàn hồi. Thân có mũi tên hướng dòng chảy; kết nối có thể là ren hoặc khớp nối nhanh cho ống phi 6/phi 10.
3.2. Ba dạng hư hỏng cơ bản: kẹt mở, kẹt đóng và nứt vỡ rò rỉ
- Kẹt mở (rò nghịch): bi/đệm không đóng kín → nước từ bình dội ngược về khoang màng và có thể xả ra đường thải.
- Kẹt đóng (nghẹt): cặn bám hoặc lò xo mất đàn hồi → van không mở khi bơm chạy, hạn chế nạp bình.
- Nứt vỡ / lỏng gioăng: rò nước bên ngoài hoặc rò tại điểm nối.
Cẩn thận: thân van nứt có thể gây rò nước vào phần điện; dừng kiểm tra nếu phát hiện nước trên bo mạch hoặc phích cắm.
Tác động của van một chiều hỏng đến van áp cao và chu kỳ ngắt bơm
4.1. Cơ chế gây sụt áp đường tinh khiết và hiện tượng bơm đóng ngắt liên tục
Giả thuyết: nếu van một chiều kẹt mở, khi bơm dừng, nước trong bình chảy ngược về khoang màng và ra đường thải; áp tại điểm cảm biến áp cao giảm nhanh gây ngắt tiếp điểm và bơm khởi động lại — tạo chu kỳ đóng/ngắt ngắn. Để phân biệt, cô lập van một chiều trước khi thay thế để tránh nhầm lẫn với các lỗi khác liên quan cảm biến hay bo điều khiển.
Bạn có thể tham khảo mối liên hệ chẩn đoán với trường hợp máy lọc nước đóng ngắt liên tục để so sánh chuỗi kiểm tra.
4.2. Hiện tượng nước thải vẫn chảy liên tục khi bơm đã ngừng hoạt động
Nếu van một chiều mất kín, nước trong bình sẽ đi về khoang màng và thoát ra đường thải dẫn tới hiện tượng nước thải chảy dù bơm tắt. Trước khi kết luận, cần loại trừ van điện từ đường cấp hoặc lỗi trên van áp/van xả.
Tham khảo tình huống kỹ thuật tương ứng tại nước thải vẫn chạy khi bơm dừng để đối chiếu phép cô lập đường thải.
Lưu ý: không thay van một chiều dựa trên triệu chứng thải nước duy nhất trước khi thực hiện phép cô lập; nhiều bộ phận có thể cho biểu hiện tương tự.
Quy trình kiểm tra cô lập và đo kiểm van một chiều
5.1. Thao tác cô lập an toàn và giảm áp hệ thống
5.2. Phương pháp kiểm tra độ kín chiều nghịch và độ thông dòng chiều thuận
Kiểm tra (trong hệ thống, cô lập): Khóa bình áp khi bộ máy đang nạp, tắt nguồn, quan sát xem có nước từ khoang màng chảy nghịch ra đường thải sau vài phút hay không.
Vì sao: Cách này chứng minh van có giữ kín khi không có áp thuận.
Nếu đạt: Không thấy dòng nghịch → van có chức năng một chiều ở mức cơ bản.
Nếu không đạt: Có dòng nghịch → van nghi hỏng; tiếp tục kiểm tra rời.
Điều kiện phải dừng: Nếu thao tác làm bơm, bo điều khiển có dấu hiệu nóng, khét, ngừng ngay.
Kiểm tra (ngoài hệ thống, rời van): Tháo van, thổi khí hoặc bơm nước sạch theo chiều thuận và nghịch:
Kiểm tra: Dòng thuận phải lưu thông; dòng nghịch phải bị chặn hoàn toàn (không có bọt/giọt lọt qua).
Vì sao: Kiểm chứng cơ học trực tiếp loại trừ lỗi đường ống/màng.
Nếu đạt: Van khả năng còn tốt về cơ chế chặn.
Nếu không đạt: Van hỏng cơ học → thay hoặc vệ sinh tùy tình trạng.
Điều kiện phải dừng: Không dùng khí áp quá mạnh; nếu không có dụng cụ phù hợp, chuyển cho kỹ thuật viên.
Phân biệt hư hỏng van một chiều với van áp cao và van điện từ
| Triệu chứng | Vị trí kiểm tra ưu tiên | Đặc điểm nếu do van một chiều | Đặc điểm nếu do van điện từ / van áp cao |
|---|---|---|---|
| Bơm đóng/ngắt liên tục | Permeate → van 1 chiều → cảm biến áp | Áp thất thoát từ bình khi bơm dừng; cô lập van 1 chiều làm triệu chứng giảm | Van áp cao sai hoặc cảm biến báo sớm; kiểm tra điện và tiếp điểm |
| Nước thải chảy khi bơm tắt | Đường thải + đường permeate | Nước sạch từ bình chảy ngược về đường thải qua permeate | Van điện từ cấp không đóng hoặc đường cấp rò → thải trực tiếp |
| Không nạp được vào bình | Permeate → van 1 chiều → thử lưu lượng chiều thuận | Van kẹt đóng hoặc nghẹt cặn → dòng thuận giảm | Van áp cao không cho bơm chạy đủ thời gian hoặc mạch điều khiển |
Tiêu chuẩn lựa chọn linh kiện thay thế và lưu ý lắp đặt
- Kiểm tra: Chọn van có kiểu kết nối khớp với cổng vỏ màng (ren hoặc nối nhanh) và kích thước ống tương thích (phi 6 hoặc phi 10).
- Vì sao: Sai kích thước hoặc lắp ngược chiều dẫn đến mất chức năng một chiều hoặc rò rỉ.
- Nếu đạt: Lắp đúng chiều mũi tên hướng từ màng về bình áp; siết vừa đủ, thử kín.
- Nếu không đạt: Không dùng vật liệu/keo không rõ nguồn gốc; thay van cùng chuẩn kết nối.
- Điều kiện phải dừng: Sau lắp mới, thử chạy 15 phút kiểm tra rò rỉ; nếu có hiện tượng lạ (mùi khét, nước vào phần điện), dừng và kiểm tra an toàn.
Lưu ý: tránh quấn băng làm tắc lỗ van hoặc che mũi chỉ ren trong lòng van.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm chứng van một chiều bảo toàn áp sau khi tắt bơm
Nhánh B — Kiểm tra van rời (ngoài hệ thống)
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Nhầm đường permeate với đường reject (xả) — dẫn tới kiểm tra sai linh kiện.
- Sai lầm: Thay van một chiều ngay khi thấy nước thải chảy mà chưa cô lập van — có thể bỏ sót van điện từ hoặc cảm biến.
- Sai lầm: Dùng khí nén áp cao để thử van rời, gây hư hỏng đệm cao su hoặc bắn nước.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện rò điện, mùi khét, hoặc nước chảy vào khoang điện.
Cẩn thận: Luôn rút phích cắm nguồn trước khi tháo cút nối; xả áp bình tích áp trước khi rút để tránh tia nước áp lực.
Dừng kiểm tra: Nếu không có dụng cụ phù hợp để thử kín rời van, chuyển cho kỹ thuật viên.
Sau bài này bạn phải phân biệt được
- Vị trí và chức năng van một chiều trên ngõ permeate so với các van khác.
- Khi nào triệu chứng chỉ là nghi ngờ van một chiều và khi nào cần cô lập để xác minh.
- Phép thử tại chỗ (cô lập) và phép thử rời van để khẳng định hỏng/không hỏng.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật về van một chiều RO
1. Điều gì xảy ra nếu vô tình lắp ngược chiều van một chiều?
Lắp ngược van làm cản dòng thuận: khi bơm chạy, van không mở đúng hướng nên bình tích áp không nạp được hoặc nạp rất yếu; đồng thời, áp trong khoang màng tăng và nước có thể xả liên tục ra reject. Kiểm tra hướng mũi tên trên thân van trước khi lắp lại; nếu nghi ngờ, thực hiện phép thử lưu lượng thuận và nghịch như mục 5.
2. Có thể loại bỏ van một chiều để nối trực tiếp màng RO vào bình áp không?
Không nên loại bỏ van một chiều. Thiếu van một chiều sẽ cho phép nước từ bình dội ngược về màng và ra đường thải, làm hệ không tự ngắt đúng, dẫn tới mất chức năng lưu trữ áp và có thể gây chu kỳ ngắt không mong muốn. Trước khi tháo van, cần phương án thay thế tạm an toàn do ảnh hưởng hệ thống.
3. Làm sao biết van một chiều bị rò rỉ nhỏ mà không cần tháo rời?
Phương pháp an toàn: khóa nước cấp, khóa van bình áp, xả áp và theo dõi đường thải trong 10–15 phút; nếu thấy nước tiếp tục thấm/ri rỉ ở đường thải, đó là dấu hiệu rò nghịch nhỏ. Cách này giúp phát hiện rò nhỏ mà không tháo van; nếu cần xác nhận, thực hiện kiểm tra rời van.
4. Van một chiều bị tắc bẩn có thể sửa bằng vệ sinh tại chỗ không?
Vệ sinh tại chỗ có thể thực hiện nếu nguyên nhân là cặn bám nhẹ: tháo van, rửa bằng nước sạch, kiểm tra đệm/bi và lắp lại. Tuy nhiên, nếu lò xo/đệm đã biến dạng hoặc thân van nứt, cần thay van. Luôn đảm bảo xả áp trước khi tháo và kiểm tra kín sau khi lắp lại.
Sau bài này cần hiểu được gì
- Hiểu được vị trí, chức năng và cơ chế hoạt động của van một chiều trên đường permeate.
- Thực hiện quy trình cô lập và phép thử cơ bản để xác minh van giữ áp hay không.
- Phân biệt triệu chứng do van một chiều với các lỗi van điện từ, van áp cao hoặc rách màng, và biết khi nào phải dừng vì an toàn.
