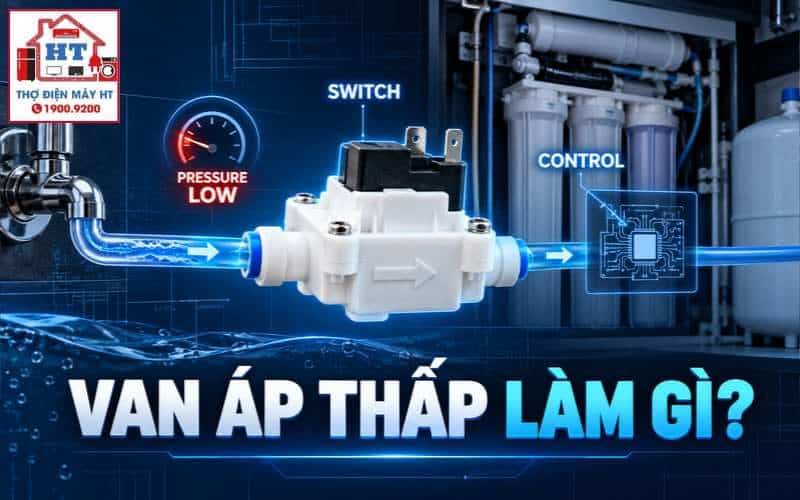

Van áp thấp máy lọc nước: trạng thái đóng/mở và chẩn đoán

Van áp thấp ở đây hiểu theo phạm vi máy lọc nước RO dân dụng dùng mạch điều khiển 24V DC. Nó là cảm biến áp suất dạng công tắc cơ (không phải van đóng/ngắt dòng) và thường được lắp trước bơm, ngay sau cốc lọc thô.
Quan sát thường gặp: máy không khởi động, bơm im lặng, hoặc bơm chạy không ngắt khi cạn nước.
Giả thuyết cần kiểm chứng: tiếp điểm công tắc đóng/ngắt theo áp lực nước hay lỗi thuộc nguồn/bơm.
Kiểm tra ban đầu: xác minh nguồn cấp (adapter), kiểm tra lưu lượng/áp lực quan sát ở cốc lọc, sau đó đo thông mạch van.
Xem vị trí tương quan trên đường nước: vị trí van áp thấp trên đường nước.

Van áp thấp bảo vệ bơm và cụm màng RO bằng cách chỉ cho phép bơm nhận điện khi có đủ áp lực nước cấp. Nó không điều khiển lưu lượng lọc hay van áp cao; vai trò thuần là an toàn mạch điều khiển.

2.1 Bản đồ hệ thống liên quan

Nguồn nước cấp → Cốc lọc thô → Van áp thấp → Mạch 24V điều khiển → Bơm tăng áp → Van áp cao / bình áp
Vì sao kiểm tra theo luồng này: để loại trừ nghẽn trước van (lõi tắc) hoặc sự cố nguồn trước khi kết luận van áp thấp hỏng.

3

Cấu tạo cơ điện và cơ chế kích hoạt tiếp điểm

Van gồm buồng áp lực có màng cao su, lò xo phản hồi và cụm tiếp điểm (microswitch). Khi áp lực nước tác dụng lên màng đủ vượt lực lò xo → cơ cấu truyền động đẩy tiếp điểm đóng (từ NO sang đóng) và khép mạch 24V tới bơm. Khi không đủ áp lực, lò xo kéo màng về trạng thái nghỉ → tiếp điểm mở.
Cẩn thận: mở khoang tiếp điểm chỉ do kỹ thuật viên; tránh chạm mạch khi adapter còn cắm.

4

Các dạng hỏng hóc thực tế của van áp thấp

• Kẹt hở (tiếp điểm không đóng): rách màng, lò xo mất phản hồi, tiếp điểm oxy hóa. Triệu chứng: đủ nước nhưng bơm không chạy.
• Dính tiếp điểm (stuck closed): tiếp điểm dính/arc → bơm chạy ngay cả khi mất nước → nguy cơ cháy bơm.
• Rò thủy lực: màng rách dẫn đến nước xâm nhập khoang điện, chập hay ăn mòn tiếp điểm.
• Sai ngưỡng/độ nhạy (drift): lò xo hoặc cơ cấu mòn làm van hoạt động không ổn định.
  Giả thuyết phải kiểm chứng bằng đo thông mạch ở hai trạng thái nước: chỉ quan sát triệu chứng chưa đủ.

5

Quy trình đo kiểm và chẩn đoán van áp thấp

Dừng kiểm tra: Ngắt nguồn AC 220V trước mọi thao tác; nếu phát hiện rò nước vào khoang điện, ngừng kiểm tra và xử lý chống chập.

5.1 Kiểm tra tĩnh (ngoài mạch, không áp lực)

Kiểm tra: Ngắt nguồn AC; rút giắc van khỏi dây; đo thông mạch (Ω/Continuity) giữa hai chân tiếp điểm.

Vì sao: Cô lập tiếp điểm khỏi mạch điều khiển/bơm để biết tiếp điểm có đóng cơ bản hay không.

Nếu đạt: Ở trạng thái không có áp lực, đo thấy HỞ mạch (∞) → hành vi phù hợp với NO.

Nếu không đạt: Nếu vẫn thấy thông mạch khi không có nước → nghi tiếp điểm dính → không an toàn vận hành.

Xem hướng xử lý toàn bộ trường hợp máy không ra nước tại: không ra nước khi thiếu điều kiện cấp.

• Kiểm tra: Đấu tắt (bypass) van chỉ được thực hiện như phép thử loại trừ ngắn hạn (dưới 30 giây) bởi kỹ thuật viên để xác định nguồn/bơm hay van.
• Vì sao: Đấu tắt sẽ cấp điện cho bơm ngay cả khi không có nước, nên chỉ dùng để kiểm chứng sự khởi động của bơm.
• Nếu đạt: Nếu bơm chạy khi đấu tắt → lỗi khả dĩ ở van áp thấp hoặc đường cấp nước.
• Nếu không đạt: Nếu bơm vẫn không chạy → tiếp tục kiểm tra adapter/bơm.

• Bản chất van áp thấp là công tắc NO cơ–điện, không phải van dòng.
• Phép đo xác thực nhất là đo thông mạch giữa hai chân sau khi rút giắc, ở trạng thái không có áp và khi có áp.
• Khi đủ nước nhưng van vẫn hở → nghi van; khi thiếu nước nhưng van hở → van làm đúng chức năng, cần kiểm tra nguồn cấp/lõi.
• Sau bài này, bạn có đủ kiến thức để tiếp tục theo dõi các khối liên quan: nguồn adapter, bơm, van áp cao và lõi lọc thô.
  Học tiếp: vị trí van áp thấp trên đường nước — tài liệu tham chiếu vị trí lắp và quan hệ thủy lực.

9.1 Bể nước đặt thấp hơn máy lọc có làm van áp thấp hoạt động sai?

Nếu mực bể thấp dẫn tới cột áp đầu vào không đủ, van áp thấp có thể không đóng dù bể còn nước. Đây là hiện tượng thủy tĩnh: trước khi thay van, kiểm tra mực và lưu lượng tại cốc lọc thô; nâng mực bể hoặc dùng bơm tăng áp nếu cần.

9.2 Làm thế nào phân biệt hỏng van áp thấp với hỏng van áp cao khi máy dừng?

Phân biệt bằng đo từng tiếp điểm độc lập: van áp thấp liên quan tới nguồn nước cấp (trước bơm), van áp cao liên quan tới áp lực đầu ra/bình áp. Rút giắc và đo thông mạch từng van ở trạng thái tương ứng để xác minh.

9.3 Tắc lõi lọc số 1 ảnh hưởng đến van áp thấp như thế nào?

Lõi lọc thô tắc làm sụt áp trước van; van sẽ không đóng nếu áp lực không đạt. Trước khi thay van, làm sạch hoặc thay lõi thô và lặp lại phép đo thông mạch động.

9.4 Van áp thấp có thể sửa được hay phải thay mới?

Một số lỗi như tiếp điểm oxy hóa, rỉ nước vào khoang có thể được khắc phục tạm thời nhưng không luôn đảm bảo độ tin cậy lâu dài. Quyết định sửa hay thay cần dựa trên kết quả đo (khả năng tiếp điểm đóng/ mở ổn định), tình trạng cơ khí (màng, lò xo) và rủi ro vận hành; kỹ thuật viên nên ưu tiên thay khi tiếp điểm dính hoặc màng rách để đảm bảo an toàn vận hành.
