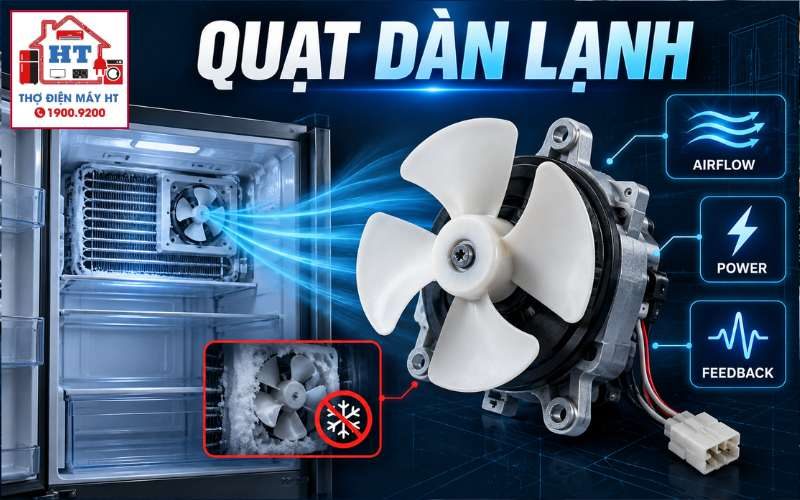

Kiểm tra quạt dàn lạnh (evaporator fan) cần làm theo trình tự: quan sát hiện tượng → loại trừ cản trở cơ khí → kiểm tra công tắc cửa → đo điện áp thực tế tại giắc quạt → kiểm tra tín hiệu hồi tiếp (FG/Tach/Hall) và tín hiệu điều tốc (PWM/Vsp) trước khi quyết định thay motor hay kiểm tra bo. Chú ý: không thể khẳng định bo hay motor hỏng khi chưa có phép đo; mọi trị số cụ thể phải tra service manual từng model. Ngắt nguồn khi thao tác phần nhạy điện hoặc tiếp xúc cơ khí.
Hiểu đúng hiện tượng trước khi đo
Quan sát mô tả triệu chứng và thu thập bằng chứng trước khi tháo: tiếng kêu, rung, quay chập chờn, quạt chết hoàn toàn, dàn lạnh bám tuyết, đèn/mã lỗi trên bảng điều khiển. Những điều chắc chắn có thể nói: quạt chịu trách nhiệm đối lưu trong khoang lạnh; nếu quạt không hoạt động sẽ làm giảm hiệu suất làm lạnh. Chưa thể kết luận motor hay bo mạch hỏng nếu chưa đo điện áp tại giắc, kiểm tra phản hồi FG hoặc loại trừ cản trở cơ khí. Tránh thao tác khi thiết bị vẫn cắm điện trừ khi đo được cho phép và đã thực hiện quy tắc an toàn.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra cản trở cơ khí và tình trạng bó kẹt trục quạt
A1. Kiểm tra cạ cánh và bám tuyết
A2. Kiểm tra độ rơ mòn bạc đạn và cốt motor
Nhánh B — Kiểm tra công tắc cửa và điện áp cấp nguồn motor
B1. Kiểm tra trạng thái tiếp điểm công tắc cửa
B2. Đo điện áp cấp thực tế tại giắc motor quạt
Cẩn thận: Thao tác trên giắc quạt DC nhỏ dễ gây chập chân tín hiệu vào Vcc; dùng que đo nhỏ có cách điện và làm việc ở chế độ đo phù hợp.
Nhánh C — Đo kiểm tín hiệu điều khiển (PWM/Vsp) và phản hồi (FG/Tach)
C1. Kiểm tra tín hiệu lệnh điều tốc (PWM / Vsp)
C2. Kiểm tra tín hiệu phản hồi tốc độ (Fan Feedback / FG / Tachometer)
Lưu ý: Các phép đo xung/feedback và phân tích bằng máy hiện sóng là thao tác dành cho kỹ thuật viên có trang bị phù hợp.
Nhánh D — Kiểm tra motor nội bộ và driver trên motor
D1. Kiểm tra motor khi đã có nguồn đúng và không có tín hiệu điều khiển/feedback
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Khối / Chân đo | Chế độ đo | Giá trị tham chiếu (tham khảo theo model) | Giá trị bất thường | Kết luận tạm thời |
|---|---|---|---|---|
| Quạt AC — cuộn dây | Đo résist (nguội) / đo điện áp khi máy chạy | Tham chiếu theo service manual model; khi có lệnh, phải tồn tại điện áp AC tại giắc | Không thông mạch (mở) hoặc không có điện áp khi có lệnh | Mở cuộn dây → hỏng motor; không có điện áp → kiểm tra đường ra bo |
| Quạt DC 3 dây — Vcc / GND / FG | Đo điện áp Vcc; đo xung FG khi quay tay | Tham chiếu service manual; Vcc phải được cấp theo spec model; FG phải có xung khi quay | Vcc không có; FG đứng im | Không có Vcc → kiểm tra bo; FG im → lỗi Hall/driver internal |
| Quạt DC 4 dây — Vcc / GND / PWM / FG | Đo Vcc; đo xung PWM trên chân điều khiển; đo xung FG | Tham chiếu model; PWM và FG phải xuất hiện tương ứng khi bo ra lệnh | PWM không có; FG không có hoặc không khớp | Không có PWM → lỗi bo; PWM có nhưng FG không → lỗi motor/driver |
Những lỗi chẩn đoán người mới rất dễ mắc
- Nhầm lẫn quạt hỏng với hệ thống xả đá hỏng: Không xử lý xả tuyết trước dễ dẫn đến thay quạt oan.
- Thử quạt 4 dây bằng nguồn DC đơn giản: Quạt 4 dây cần tín hiệu điều tốc; cấp nguồn cố định ngoài mô phỏng điều khiển có thể cho kết luận sai.
- Bỏ qua công tắc cửa: Tiếp điểm cửa hỏng có thể giả lập lỗi quạt/bo.
- Đấu nhầm chân khi thay thế: Lắp sai chân giắc có thể gây chập tín hiệu phản hồi vào nguồn, làm hỏng bo.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện mùi khét, vết cháy trên motor/bo, tia lửa, hoặc rò dầu/gas tại dàn lạnh — không tiếp tục thao tác, gọi kỹ thuật chuyên sâu.
Cẩn thận: Luôn rút phích điện khi tháo ốp; khi đo điện áp ở giắc quạt sử dụng que đo có cách điện; phép đo xung/feedback nên thực hiện bằng oscilloscope và chỉ dành cho kỹ thuật viên.
Dừng kiểm tra: Nếu không có service manual model và không thể xác định chân Vcc/GND/FG/PWM chính xác, tạm dừng đo để tránh nối nhầm gây hỏng bo.
Sau bài này bạn phải phân biệt được
- Khi nào hiện tượng là cơ khí (kẹt/ bạc đạn) và khi nào là điện (không có điện áp, không có PWM, mất FG).
- Điểm đo cần lấy trước: giắc quạt (áp tại chân), tín hiệu PWM/Vsp và FG; không kết luận thay motor hay bo trước khi có ít nhất hai phép đo độc lập.
- Các phép đo cần thiết để chuyển từ giả thuyết sang chẩn đoán xác nhận: quan sát cơ khí + đo điện áp tại giắc + kiểm tra FG bằng tay quay.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật về quạt dàn lạnh
1) Có thể thay quạt DC 3 dây bằng quạt DC 2 dây thông thường được không?
Không nên thay trực tiếp. Quạt 2 dây thiếu đường hồi tiếp FG nên vi xử lý sẽ không nhận được xung xác nhận; nhiều model sẽ ngắt quạt hoặc báo lỗi. Nếu cân nhắc thay, phải dùng quạt có cùng chuẩn chân và khả năng hồi tiếp, hoặc cập nhật bo theo tài liệu kỹ thuật model.
2) Tại sao đo điện trở cuộn dây quạt DC bằng VOM không cho giá trị Ohm giống quạt AC?
Quạt BLDC/động cơ DC không chổi than thường có mạch điện tử và linh kiện bán dẫn tích hợp (driver/Hall). Phép đo trực tiếp bằng VOM chỉ đi qua các phần tử bán dẫn và có thể cho kết quả không ổn định; để kiểm tra cần phép đo dưới điều kiện phù hợp hoặc kiểm tra bằng nguồn mô phỏng và quan sát FG/PWM.
3) Quạt nhích nhẹ rồi dừng: làm sao phân biệt motor hỏng hay bo bị lỗi?
Quạt nhích nhẹ khi có lệnh thường cho thấy bo đã phát lệnh nhưng không nhận được phản hồi FG hoặc motor bị kẹt/thiếu lực khởi động. Kiểm tra FG bằng cách quay tay cánh quạt và quan sát xung; nếu FG xuất hiện khi quay tay, vấn đề có thể là điện trở khởi động hoặc driver; nếu FG không xuất hiện, nghi ngờ cảm biến Hall/driver nội bộ motor.
