Máy rửa chén gia đình: hệ thống cấp nước chịu trách nhiệm lấy nước vào, điều tiết lưu lượng và báo về bo điều khiển để dừng/nạp theo chương trình. Có thể khẳng định chuỗi linh kiện bao gồm: đầu nối & lưới lọc → van cấp/Aquastop → lưu lượng kế → buồng/mực nước. Trước khi mở vỏ, ngắt nguồn điện và khóa van cấp nước; dừng ngay nếu phát hiện rò nước vào khu vực bo mạch. Bài này không đưa trị số/resistance/mã lỗi cố định — cần tra manual model để xác minh.
Bản đồ tổng thể và luồng vận hành của hệ thống cấp nước
Mục tiêu: cho hình dung chuỗi kỹ thuật giữa thủy lực và tín hiệu điều khiển để xác định điểm kiểm tra phù hợp. Phạm vi áp dụng: máy rửa chén gia đình (âm tủ hoặc độc lập); không thay thế schematic hay trị số theo model cụ thể.

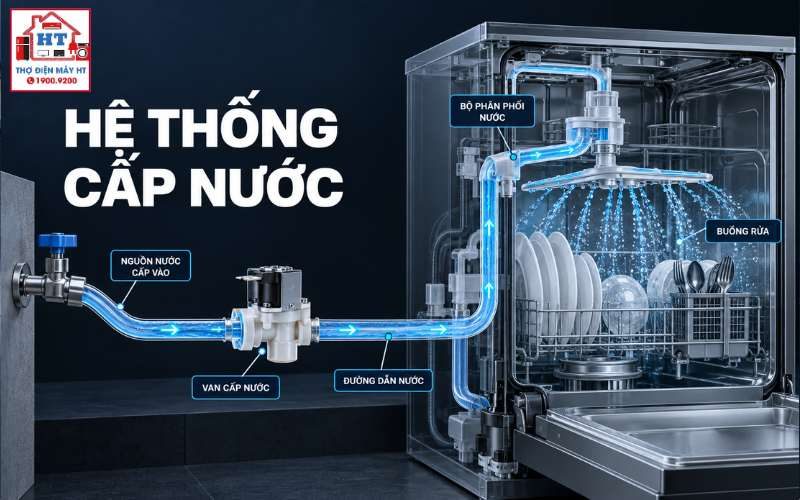

Luồng thủy lực
Nguồn nước → Lưới lọc đầu vòi → Van cấp / Aquastop → Ống dẫn → Lưu lượng kế (tuabin/cánh quạt) → Buồng chứa / lòng máy → Thoát tới bơm xả (khi cần)
Luồng tín hiệu / điều khiển
Bo điều khiển → Lệnh đóng/mở van cấp → Tín hiệu xung từ lưu lượng kế → Tín hiệu mức/phao đáy → Bo điều khiển (phản hồi quyết định dừng nạp)
Lưu ý: vị trí tương đối của mỗi khối khác nhau theo model; xem tổng thể vị trí khối trong bài cấu tạo máy rửa bát để liên hệ với layout máy cụ thể.
Chi tiết các khối linh kiện trong hệ thống cấp nước
Mục tiêu: hiểu chức năng từng cụm để biết phép đo cần làm và dữ liệu nào chứng minh/nói không.
2.1 Cụm van cấp nước điện từ và van an toàn Aquastop
2.2 Lưu lượng kế (flow meter)
2.3 Cảm biến mức nước và phao chống tràn
Lưu ý: không cấp điện thử trực tiếp vào cuộn van hoặc cảm biến khi vị trí lắp có ẩm ướt; khi đo điện áp sử dụng dụng cụ cách ly và PPE phù hợp.
Các dạng hỏng hóc và biểu hiện (bảng đối chiếu)
Bảng sau đối chiếu hiện tượng quan sát với giả thuyết và hướng kiểm tra sơ bộ. Không kết luận linh kiện hỏng từ một triệu chứng duy nhất — luôn theo quy trình loại trừ.
| Hiện tượng quan sát | Giả thuyết | Khối linh kiện liên quan | Hướng kiểm tra sơ bộ |
|---|---|---|---|
| Máy không lấy nước khi bắt đầu chu trình | Áp lực nguồn yếu / lưới lọc tắc / van không nhận lệnh | Lưới lọc đầu, ống cấp, van cấp, bo điều khiển | Kiểm tra vòi nguồn, mở van đầu, tháo lưới lọc, nghe/quan sát van khi khởi động; nếu cần đo tiếp về cuộn van và tín hiệu điều khiển. |
| Máy lấy nước liên tục không ngắt | Van kẹt cơ học / lưu lượng kế không gửi xung / cảm biến mức hỏng | Van cấp, lưu lượng kế, cảm biến mức | Quan sát van khi cấp, kiểm tra cánh quạt lưu lượng quay, kiểm tra trạng thái phao/mạch cảm biến mức. |
| Máy báo lỗi cấp nước sau một khoảng thời gian | Bo không nhận được xung lưu lượng / áp lực quá yếu | Lưu lượng kế, van cấp, đường ống | Kiểm tra xung đầu vào lưu lượng (bằng oscilloscope hoặc meter hỗ trợ đo xung), kiểm tra áp lực đầu vào. |
| Phao đáy kích hoạt, máy khóa lệnh | Rò nước ở đáy / tiếp điểm phao bị kẹt | Phao đáy, ống thoát/khay đáy | Kiểm tra khay đáy, lau khô, kiểm tra tiếp điểm phao (đo trạng thái khi khô vs khi tác động cơ học). |
Cẩn thận: phần kiểm tra liên quan điện phải do kỹ thuật viên thực hiện; dừng ngay nếu phát hiện mùi khét, vết cháy hoặc nước đã ngấm vào bo.
Trình tự đo kiểm và cô lập sự cố (từ ngoài vào trong)
Nguyên tắc: ưu tiên kiểm tra ít xâm lấn, an toàn trước; mỗi kết quả dẫn tới nhánh tiếp theo.
4.1 Kiểm tra áp lực cơ học và lưới lọc đầu vào
4.2 Đo kiểm cuộn hút van điện từ và điện áp điều khiển (chỉ kỹ thuật viên)
4.3 Kiểm tra tín hiệu phản hồi từ lưu lượng kế và cảm biến mức
Nguyên tắc thay thế linh kiện và tương thích kỹ thuật
Khi thay van, lưu lượng kế hoặc cảm biến, bắt buộc kiểm tra các thông số sau trước khi lắp:
- Điện áp kích hoạt và loại nguồn (AC hay DC) — phải khớp với thiết kế ban đầu.
- Kết nối cơ khí (ren/khớp nối) và mức áp lực làm việc tương thích với đường ống.
- Đặc tính lưu lượng danh định hoặc hệ số xung (pulses/liter) của lưu lượng kế — sai khác sẽ làm bo tính toán lỗi lượng nước.
- Độ nhạy/điện đáp của cảm biến mức/phao.
Kiểm tra sau thay thế: kín nước thử áp thấp, quan sát rò rỉ, khởi chạy chu trình để kiểm tra phản hồi lưu lượng và mực nước.
Lưu ý: không thay thế bằng linh kiện “giống hình” mà khác thông số điện/phần cơ; tra manual model để đối chiếu thông số trước khi lắp.
Quy tắc an toàn và điều kiện phải dừng thao tác
Mục tiêu: xác định ranh giới an toàn cho người dùng và kỹ thuật viên.
- Trước mọi thao tác mở máy: ngắt nguồn điện chính, khóa van cấp nước.
- Người dùng an toàn: kiểm tra vòi, lưới lọc, đảm bảo cửa đóng kín; không tháo vỏ máy.
- Chỉ dành cho kỹ thuật viên: mở đáy máy, làm việc gần bo mạch, đo điện áp/cuộn van.
Dừng kiểm tra: phát hiện rò nước vào bo mạch, mùi khét, tia lửa, CB nhảy lặp lại hoặc dây tiếp địa bị đứt — dừng ngay và cách ly nguồn.
Cẩn thận: sử dụng đồng hồ đo có xếp hạng an toàn phù hợp (CAT II/III) khi đo điện lưới; tránh thao tác đo sống trong môi trường ẩm ướt.
Giải đáp thắc mắc chuyên sâu về hệ thống cấp nước
7.1 Vì sao van cấp nước vẫn mở nhưng máy vẫn báo lỗi sau vài phút vận hành?
Quan sát: van cơ học có vẻ mở (nghe/nhìn chuyển động) nhưng bo không nhận xung từ lưu lượng kế. Giải thích: lưu lượng kế có thể bị kẹt cánh quạt, hoặc áp lực nguồn quá yếu để tạo đủ lưu lượng; bo sẽ time-out khi không có phản hồi. Kiểm tra tiếp: quan sát cánh quạt, đo xung đầu vào lưu lượng bằng thiết bị đo phù hợp.
7.2 Có thể thay thế van Aquastop bằng van cấp nước thông thường không?
Giải thích: Aquastop tích hợp cơ chế an toàn chống rò rỉ (cấu tạo đôi/đệm an toàn ở đầu vòi). Thay bằng van đơn sẽ làm mất chức năng bảo vệ rò/đứt ống; về kỹ thuật, có thể cấp nước nhưng đánh đổi tính năng an toàn. Nếu cân nhắc thay thế, phải đảm bảo biện pháp an toàn thay thế tương đương và tuân thủ tiêu chuẩn lắp đặt.
7.3 Làm thế nào phân biệt lỗi do van kẹt cơ học với lỗi bo mạch không xuất lệnh?
Kiểm tra có thứ tự: đo ôm/cuộn cuộn van khi ngắt nguồn để loại trừ đứt/chập; bật nguồn và đo điện áp điều khiển tại giắc van trong thời điểm nạp để kiểm tra bo có cấp điện hay không. Nếu bo cấp điện đúng nhưng van không mở → lỗi cơ/kẹt; nếu bo không cấp điện → lỗi điều khiển (relay/triac hoặc tín hiệu an toàn).
7.4 Khi phao đáy kích hoạt, cần làm gì để xác minh nguyên nhân?
Quan sát: phao đáy thường kích hoạt do có nước trong khay đáy. Hành động kiểm tra: lau khô khay, kiểm tra dấu vết ăn mòn, thao tác cơ học trên phao để xem tiếp điểm thay đổi; nếu phao vẫn kích hoạt khi khay khô, kiểm tra dây dẫn hoặc mạch đọc phao trên bo. Dừng nếu thấy bo bị ẩm hoặc có dấu cháy.
Sau bài này bạn phải phân biệt được
- Chuỗi các khối cấp nước và chức năng chính của từng khối.
- Khi nào lỗi là do yếu tố thủy lực (nguồn, lưới lọc) so với lỗi cơ/điện (van, lưu lượng kế, phao).
- Phép đo cần làm tại mỗi checkpoint và giới hạn an toàn của mỗi phép đo.
- Các dấu hiệu buộc phải dừng thao tác vì nguy hiểm cho người hoặc thiết bị.
Học tiếp theo đúng đường chẩn đoán
Các nội dung trong bài dựa trên nguyên lý hệ thống chung và phương pháp đo kiểm; để kết luận phần cứng hoặc thay linh kiện bắt buộc phải tra cứu schematic và thông số chính xác theo model máy trước khi thực hiện.
