Van cấp nước máy rửa bát: chức năng, lỗi và cách khoanh vùng

Van cấp nước ở máy rửa chén dân dụng thường là một cụm có thân ren nối ống nước, lưới lọc thô và một mô-đun solenoid với jack cắm điện. Vị trí phổ biến: phía sau đáy máy, gần nơi ống cấp vào. Một số máy dùng van đơn; một số tích hợp cơ cấu chống tràn (aquastop) kèm dây cảm biến. Quan sát bên ngoài (vị trí, dấu vết rò nước, hư hỏng vỏ) là phép kiểm tra an toàn có thể làm bởi người dùng; mọi thao tác mở máy phải ngắt điện.

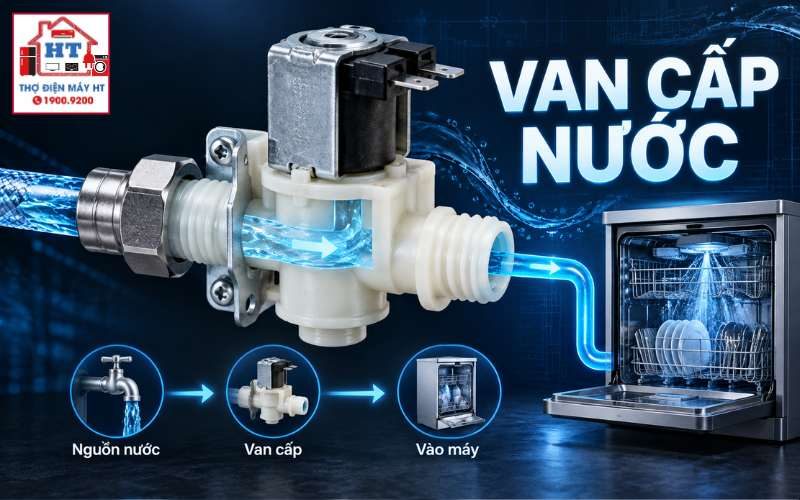

Van cấp nước đóng vai trò cửa vào của hệ thủy lực: nhận lệnh từ bo điều khiển, mở để cho nước đi vào buồng rửa đến mức yêu cầu rồi đóng lại. Chuỗi liên động khái niệm:
Bo điều khiển → tín hiệu kích → van solenoid (cuộn hút) → lõi/màng van mở → nước vào buồng rửa → cảm biến mức/phao báo đủ → bo ngắt lệnh.
Để khảo sát toàn bộ đường cấp và cảm biến liên quan, xem đường cấp nước và cảm biến liên quan.

• Thân cơ học: ren nối vào đường cấp, lưới lọc thô, khoang màng/khít, lò xo hồi vị.
• Khối điện từ: cuộn dây quấn quanh lõi sắt, vỏ nhựa bọc, hai chân tiếp điểm qua jack cắm.
• Điểm tiếp nhận tín hiệu: jack cắm 2 chân (hoặc nhiều hơn nếu có feedback), đôi khi dây tích hợp cho aquastop.
  Quan sát: kiểm tra lưới lọc, vỏ solenoid có nứt, dấu cháy hay phồng rộp. Không tự gán chân jack/pinout khi thiếu schematic model cụ thể.

Các nhóm failure mode chính (phạm vi chung, không thay thế đo thực tế):

• 4.1. Sự cố tắc nghẽn cơ học và kẹt lõi van
• Kiểm tra: nhìn/lấy lưới lọc ra kiểm tra, thử xả nước trực tiếp.
• Vì sao: cặn bẩn, rỉ sét hoặc vật lạ gây mất lưu lượng hoặc kẹt lõi.
• Nếu đạt: lưu lượng phục hồi → khẳng định nguyên nhân cơ học.
• Nếu không đạt: tiếp tục đo trở kháng cuộn và kiểm tra điện áp.
• Điều kiện phải dừng: phát hiện rò nước gần nguồn điện hoặc gioăng rách nặng.
• 4.2. Sự cố đứt cuộn hút hoặc hỏng tín hiệu điều khiển
• Kiểm tra: đo trở kháng cuộn khi đã rút giắc cắm; đo điện áp kích tại jack khi chạy chu trình.
• Vì sao: cuộn đứt = không có từ trường; cuộn chập = khả năng gây cháy/bốc mùi khét.
• Nếu đạt (cuộn thông, có điện áp) nhưng vẫn không mở: nghi kẹt cơ hoặc màng rách.
• Nếu không đạt (mất điện áp tại jack) → kiểm tra đường dây/dầu lệnh từ bo.
• Điều kiện phải dừng: mùi khét, vỏ solenoid đốt nóng, CB nhảy liên tục.

Quy trình ưu tiên kiểm tra ít xâm lấn → đo nguội → đo nóng:

• Sai lầm: Chỉ nhìn mã lỗi hiển thị mà kết luận van hỏng.
• Giải thích: nhiều mã lỗi liên quan đến lưu lượng/mức nước có thể do áp lực nước, van khóa vòi, tắc ống hoặc cảm biến mức.
• Sai lầm: đo trở kháng khi van vẫn cắm điện.
• Giải thích: đo nguội (cách ly) mới đúng; đo sai cách có thể làm hỏng đồng hồ.
• Sai lầm: cấp nguồn trực tiếp 220V vào van mà không xác minh điện áp danh định.
• Giải thích: van có thể là DC/AC với các mức khác nhau; làm vậy gây cháy/cuộn chập.

• Kiểm tra an toàn:
• Luôn ngắt aptomat/ rút phích cắm trước khi tháo lắp van.
• Khóa van cấp tổng và xả áp bằng cách mở vòi sau khi ngắt.
• Dụng cụ tối thiểu: đồng hồ VOM, tua-vít cách điện, găng tay cách điện, khăn thấm.
• Giới hạn can thiệp:
• Người dùng: kiểm tra vòi, vệ sinh lưới lọc, quan sát hiện tượng rò nước.
• Kỹ thuật viên: đo điện trở cuộn, đo điện áp kích, tháo van, thay thế cụm.
• Nguyên tắc chọn thay thế:
• Phải khớp điện áp danh định, kiểu ren, chiều lắp và chức năng (ví dụ van đơn hay aquastop).
• Không tự hồi phục cuộn đã cháy; thay cụm van chuẩn từ nhà sản xuất hoặc linh kiện có chứng nhận.
• Điểm dừng can thiệp (Điều kiện phải dừng):
• Phát hiện mùi khét hoặc vỏ solenoid bị nóng/chảy.
• Rò nước vào khu vực điện hoặc gần ổ cắm.
• CB nhảy lặp lại ngay khi tái cấp nguồn.

• Van kẹt cơ → kiểm tra và vệ sinh lưới lọc trước tiên.
• Van đứt cuộn → đo trở kháng ngoài mạch để xác minh.
• Van không nhận lệnh → đo điện áp tại jack khi bo điều khiển đang ra lệnh.
• Khi nào dừng can thiệp: rò nước gần điện, mùi khét, CB nhảy.

• Tài liệu mở rộng về hệ thống cấp nước: đường cấp nước và cảm biến liên quan

10.1. Làm thế nào phân biệt van kẹt cơ và van đứt cuộn mà không tháo rời?

Quan sát và phép đo cơ bản: nếu sau khi làm sạch lưới lọc van vẫn không cho nước vào dù bo có cấp lệnh (nghe hoặc đo điện áp tại jack), khả năng kẹt lõi hoặc màng van. Để phân biệt cuộn đứt thì phải đo trở kháng cuộn khi đã rút giắc (đo nguội). Kết luận xác nhận cuộn đứt chỉ khi đo cho kết quả open; mọi phán đoán khác là giả thuyết cần xác minh.

10.2. Có thể dùng van cấp của máy giặt để thay cho máy rửa bát không?

Không tự ý thay thế giữa hai loại mà không đối chiếu: phải khớp về điện áp danh định (AC/DC), kiểu ren và yêu cầu lưu lượng/hệ thống cấu trúc. Việc thay thế không cùng thông số có thể gây rò nước, không khớp cơ khí hoặc quá tải điện—do đó chỉ thay khi có thông số tương thích xác minh từ service manual hoặc nhà sản xuất.

10.3. Van phát ra tiếng kêu ù nhưng nước không vào máy là do nguyên nhân gì?

Tiếng kêu rền thường chỉ có cuộn được cấp lệnh và tạo từ trường, nhưng nếu lõi kẹt (do cặn hoặc màng bị dính) hoặc màng rách, van sẽ không mở hoàn toàn. Cần đo điện áp tại jack trong chu trình và kiểm tra cơ học (vệ sinh/lấy ra lõi) để phân biệt: có lệnh + cuộn thông nhưng kẹt cơ; không có lệnh → kiểm tra bo/dây.

10.4. Khi nào cần dừng và chuyển sang kiểm tra bo điều khiển?

Nếu đo điện áp tại jack khi bo ra lệnh không thấy điện áp, hoặc điện áp không ổn định/thoát ra mùi khét từ bo, ta cần dừng kiểm tra van và chuyển sang kiểm tra đường tín hiệu, cầu chì, relay và bo. Xác minh model và lấy tài liệu service manual trước khi thao tác sâu trên bo.
