Van Flow restrictor trong hệ RO là bộ tiết lưu gắn trên đường xả (reject) của vỏ màng, nhiệm vụ tạo trở lực để duy trì áp tĩnh trong buồng màng và từ đó sinh nước thấm (permeate). Từ quan sát nước thải nhiều/ít chưa thể khẳng định van hỏng — phải đo lưu lượng xả thực tế và kiểm tra áp bơm; trước khi can thiệp, ngắt điện bơm, khóa nguồn nước và xả áp đường ống. Bất kỳ so khớp van–màng cần đối chiếu datasheet màng/van.

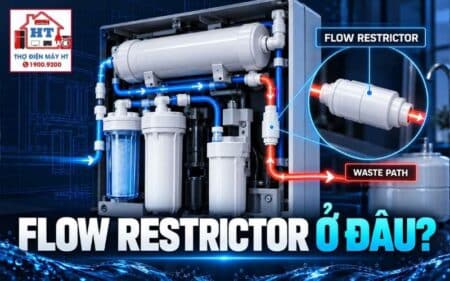

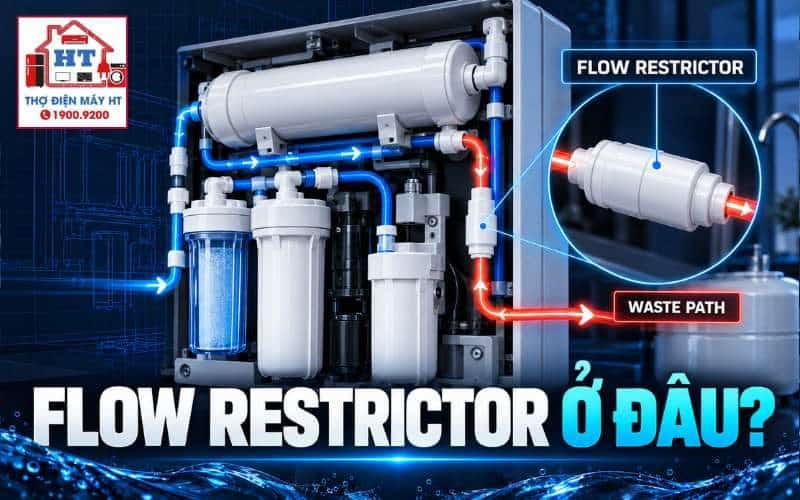

Nhận diện van Flow restrictor và vị trí lắp đặt trên sơ đồ thủy lực RO
Quan sát: van Flow thường là khối nhựa nối nhanh (ống phi ~6) gắn tại cổng “reject” của vỏ màng, thân van có chỉ số lưu lượng in và mũi tên chỉ chiều dòng chảy.
Kiểm tra: xác nhận mũi tên chiều dòng trước khi lắp; đảm bảo nối nhanh kín, tránh nhầm với van xả tay hoặc van solenoid cấp nước.
Vì sao kiểm tra: lắp ngược hoặc nối nhầm làm thay đổi trở lực, ảnh hưởng áp trong buồng màng.
Nếu phát hiện: chỉnh chiều hoặc thay đầu nối; nếu rò rỉ/ nứt vỏ thì dừng và thay ngay.
Điều kiện phải dừng: phát hiện rò nước vào vùng điện hoặc rò rỉ lớn quanh cốc màng.
Vai trò trong hệ thống: vì sao van hạn dòng ảnh hưởng áp màng và tỷ lệ thu hồi
Van Flow tạo trở lực trên đường reject; trở lực này cộng với lực bơm giữ áp tĩnh trong buồng màng, giúp một phần nước bị ép qua màng thành permeate, phần còn lại (concentrate/reject) thoát qua khe tiết lưu.
Vì sao kiểm tra: bỏ van hoặc van hỏng làm mất trở lực → áp tĩnh buồng màng giảm → lưu lượng permeate giảm hoặc bằng 0; ngược lại, van tắc hoàn toàn làm tăng nồng độ trong buồng màng.
Giả thuyết cần xác minh bằng phép đo: quan sát thay đổi tỷ lệ nước sạch/nước thải mà chưa đo áp/flow chỉ là nghi ngờ. Để hiểu tỷ lệ thu hồi/ waste ratio tham khảo phân tích chuyên sâu: tỷ lệ nước sạch nước thải RO.
Các trạng thái hư hỏng của van Flow và hệ quả kỹ thuật
3.1 Trạng thái van Flow bị tắc nghẽn (Blocked Restrictor)
Quan sát: rất ít hoặc không có nước thải khi máy chạy; áp suất buồng màng tăng (cần đo áp để xác nhận).
Giả thuyết: cặn vôi/ bùn bịt khe tiết lưu.
Kiểm tra: đo lưu lượng xả trong 60s; kiểm tra nguồn nước cấp và van solenoid.
Nếu đạt: giá trị rất thấp → nghi tắc van hoặc bơm cấp áp yếu; tiếp theo mở van xả tạm kiểm tra dòng thải.
Nếu không đạt: cần kiểm tra lọc thô, bơm và van điện từ trước khi xác định thay van.
Đã xác nhận chỉ khi phép đo flow + loại trừ nguyên nhân khác xác nhận tắc.
3.2 Trạng thái van Flow bị thông dòng / khe tiết lưu mòn (Oversized / Blown Restrictor)
Quan sát: nước thải dồi dào, nước tinh khiết rất ít hoặc không có.
Giả thuyết: khe tiết lưu bị mòn, vỡ hoặc van lắp có chỉ số quá lớn cho màng.
Kiểm tra: đo thể tích xả/60s; kiểm tra vật lý khe lỗ nếu tháo van.
Nếu xác nhận: cân nhắc thay van cùng chỉ số hoặc kiểm tra sự tương thích với màng; không tự sửa khe bằng kim vì dễ làm mất chuẩn kích thước.
3.3 Trạng thái lắp sai chỉ số định mức (Mismatched Rating)
Quan sát: hệ thống cho dấu hiệu tuổi thọ màng ngắn, hoặc tỷ lệ thu hồi không hợp lý sau thay đổi linh kiện.
Giả thuyết: van có chỉ số không phù hợp với công suất màng (GPD).
Kiểm tra: đối chiếu chỉ số van in trên thân với datasheet màng/khuyến nghị nhà sản xuất; đo flow thực tế.
Nếu không có datasheet: coi là chưa xác minh — yêu cầu dữ liệu model/part để quyết định thay thế.
Phương pháp đo đạc và chẩn đoán tình trạng van Flow tại hiện trường
Kiểm tra trước: ngắt điện bơm, khóa cấp nước, đặt khay hứng; chỉ thực hiện thao tác rút ống khi đã xả áp. (Phần tháo ống áp lực cao là thao tác dành cho kỹ thuật viên.)
Quy trình đo (ngoại trừ thao tác mở ống phải an toàn):
- Kiểm tra: gắn vòi xả vào ca đong có vạch, bật máy cho bơm chạy ổn định.
- Vì sao: đo thể tích xả thực tế trong 60 giây để có ml/phút.
- Nếu đạt (xấp xỉ giá trị in trên thân van ± dung sai áp): van được coi hoạt động theo chỉ số in; tiếp tục kiểm tra tỷ lệ thu hồi.
- Nếu thấp đáng kể: kiểm tra tắc lọc thô, van solenoid cấp, áp bơm; nếu tất cả bình thường → nghi tắc van.
- Nếu cao đáng kể: kiểm tra khe hở van, mòn, hoặc van sai chỉ số.
Điều kiện phải dừng: bơm quá nóng, rò rỉ tại khớp nối, hoặc nước chảy vào khu vực điện.
Lưu ý: phép đo flow chỉ cho biết lưu lượng xả tại điều kiện hiện tại (áp bơm, nhiệt, đầu vào). Để khẳng định tình trạng van so sánh phải có datasheet van/membrane hoặc phép đo áp liên quan.
Bảng tham khảo tương thích giữa công suất màng RO (GPD) và chỉ số van Flow — chỉ làm bảng tham khảo
| Công suất màng RO (GPD) | Chỉ số van Flow tham khảo (ml/phút) | Đặc điểm dòng xả thải | Ghi chú kỹ thuật |
|---|---|---|---|
| ~50 GPD | Flow 300 (ví dụ) | Dòng xả moderate; phù hợp cho màng cỡ nhỏ gia dụng | Tham khảo; cần đối chiếu datasheet màng/van trước khi thay |
| ~75–100 GPD | Flow 450–550 (ví dụ) | Dòng xả lớn hơn; dùng cho màng công suất cao hơn | Chỉ dẫn tham khảo; không phải quy chuẩn bắt buộc cho mọi model |
Cảnh báo: bảng trên chỉ mang tính tham khảo căn cứ vào các mapping phổ biến; mọi quyết định chọn van thay thế phải dựa trên datasheet màng/van và thông số nhà sản xuất.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh kiểm tra chi tiết
7.1 Kiểm tra lưu lượng xả (Checkpoint chính)
7.2 Kiểm tra hiện trạng vật lý van (Kỹ thuật viên)
7.3 Kiểm tra hệ điều khiển cấp/nạp nước
Giới hạn kỹ thuật và cảnh báo an toàn
- Tránh tự tháo đường ống khi hệ còn áp; trước hết ngắt điện bơm, khóa nước đầu vào và xả áp đường ống.
- Việc tháo van, kiểm tra khe tiết lưu hoặc thay van nên do kỹ thuật viên thực hiện; thao tác sai có thể làm biến dạng khe tiết lưu hoặc gây rò nước vào phần điện.
Dừng kiểm tra: nếu phát hiện rò điện, mùi khét, bơm quá nóng hoặc vỏ màng nứt/vỡ.
Cẩn thận: không sử dụng vật nhọn (kim, khoan) để thông khe tiết lưu; dễ làm mất kích thước chuẩn và phá hỏng đặc tính lưu lượng.
Giải đáp thắc mắc kỹ thuật (các câu hỏi ngắn)
9.1 Lắp van Flow ngược chiều mũi tên có gây cháy bơm không?
Ngắn: Lắp ngược không làm bơm “cháy” ngay, nhưng thay đổi trở lực gây dao động áp trong buồng màng, tăng tải cho bơm và tích tụ cặn nhanh; về lâu dài bơm có thể quá tải hoặc hỏng do chạy ở điều kiện không đúng thiết kế. Kiểm tra chiều mũi tên và sửa ngay khi phát hiện.
9.2 Có thể vệ sinh thông tắc van Flow cũ để tái sử dụng không?
Ngắn: Van Flow có khe tiết lưu nhỏ; dùng kim chọc hoặc hóa chất mạnh dễ làm biến dạng kích thước khe, thay đổi lưu lượng định mức. Nếu van tắc do cặn nhẹ, phép rửa mềm có thể tạm phục hồi, nhưng phương án kỹ thuật an toàn là thay van cùng chỉ số để đảm bảo lưu lượng chuẩn.
9.3 Vì sao máy lọc nước xả nước thải liên tục khi đã ngắt điện bơm?
Ngắn: Xả khi bơm tắt thường do van cấp nước (solenoid) bị kẹt mở hoặc rò nước qua đường cấp, chứ không phải van Flow chịu trách nhiệm trực tiếp. Kiểm tra solenoid và đường cấp trước khi kết luận van Flow.
9.4 Làm sao đối chiếu van Flow đúng với datasheet màng RO?
Ngắn: Không dựa vào kích cỡ hình dáng; cần thông tin model màng (GPD) và datasheet van/nhà cung cấp để xác định chỉ số flow phù hợp. Nếu không có datasheet, coi là chưa xác minh và thu thập tem/mã màng rồi đối chiếu với nhà sản xuất hoặc tài liệu kỹ thuật.
Sau bài này bạn phải phân biệt được
- Sự khác nhau giữa quan sát (ít/ nhiều nước thải) và chẩn đoán (van tắc/van thông/ mismatched).
- Biện pháp đo trực tiếp (đong 60s) để chứng minh hoặc bác bỏ giả thuyết.
- Các bước an toàn cần thiết trước khi tháo van hoặc làm việc trên đường áp lực.
- Khi nào cần dữ liệu nhà sản xuất (datasheet) để quyết định tương thích van–màng.
Học tiếp theo đúng đường chẩn đoán
