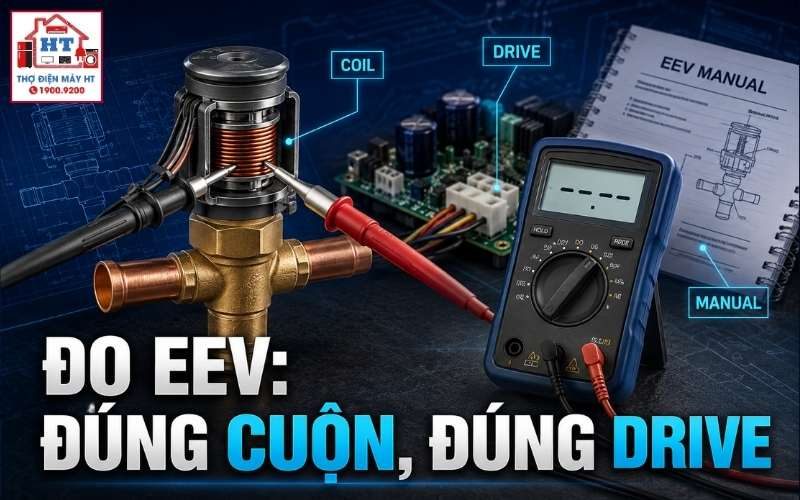

Đo cuộn dây và mạch điều khiển EEV: cách đọc theo platform

Van tiết lưu điện tử (EEV) thường có hình trụ kim loại với giắc cắm 5 hoặc 6 dây nối về bo mạch dàn nóng. Mỗi hãng, mỗi model lại có thiết kế động cơ bước, thứ tự dây pha và dây chung khác nhau. Vì vậy, Service Manual là nguồn duy nhất cung cấp sơ đồ chân (pinout), giá trị điện trở cuộn dây và trình tự điều khiển phù hợp. Không thể dựa vào màu dây hoặc trị số “phổ biến” để đo kiểm EEV; mọi thao tác đo đều phải đối chiếu với tài liệu đúng model.

EEV hoạt động như một động cơ bước, điều khiển van kim để điều chỉnh lưu lượng môi chất lạnh. Bo mạch chính gửi các xung điện theo trình tự tới các cuộn dây (pha) của EEV, làm rotor xoay từng bước nhỏ. Dây chung (common) thường nối với một mức điện áp cố định (ví dụ 12VDC), còn các dây pha được driver IC trên bo mạch kéo xuống mass theo thứ tự để tạo dòng qua cuộn dây. Việc xác định đúng chân common và các pha là bắt buộc trước khi đo.

Sơ đồ khái niệm kết nối

Bo mạch điều khiển → Driver IC → Giắc cắm EEV → Các cuộn dây động cơ bước EEV

Các bước đo điện trở cuộn dây EEV

1. Ngắt hoàn toàn nguồn điện máy lạnh. Đảm bảo không còn điện áp dư trên bo mạch (nên chờ xả tụ).
2. Tháo giắc cắm EEV ra khỏi bo mạch.
3. Dùng đồng hồ vạn năng (VOM/DMM) ở thang đo điện trở (Ω).
4. Đo giữa dây chung (common) và từng dây pha theo sơ đồ chân trong Service Manual. Giá trị các cuộn dây phải bằng nhau và nằm trong dải cho phép của tài liệu.
5. Đo giữa các cặp dây pha với nhau (nếu tài liệu yêu cầu). Giá trị này thường gấp đôi phép đo giữa common và pha.
6. Diễn giải kết quả:

• Nếu trị số đúng với tài liệu: cuộn dây tốt về mặt điện trở.
• Nếu trị số vô cùng: cuộn dây bị đứt.
• Nếu trị số gần 0 Ω: cuộn dây bị chập.
• Nếu các giá trị không đồng đều: có thể bị chập vòng hoặc lỗi cục bộ.

Các bước kiểm tra tín hiệu điều khiển EEV

1. Chỉ thực hiện khi máy đang cấp điện và EEV đang kết nối với bo mạch.
2. Dụng cụ: Đồng hồ vạn năng ở thang đo điện áp DC (VDC).
3. Xác định chân common và các pha từ Service Manual.
4. Đặt que đen vào mass (GND) của bo mạch, que đỏ vào từng chân pha tại giắc cắm.
5. Quan sát điện áp hoặc sự dao động khi máy đang chạy chế độ làm lạnh (hoặc chế độ có điều khiển EEV).
6. Diễn giải:

• Nếu có điện áp dao động hoặc thay đổi: bo mạch đang gửi xung điều khiển.
• Nếu không có điện áp hoặc điện áp đứng im: có thể bo mạch không cấp tín hiệu, driver IC lỗi, hoặc CPU không ra lệnh.

• Luôn ngắt CB tổng và xác nhận không còn điện trước khi tháo giắc, đo điện trở.
• Khi đo tín hiệu điều khiển trên bo đang cấp điện, chỉ dùng que đo đầu kim nhọn, thao tác cẩn thận tránh chạm chập các chân giắc.
• Không đo tín hiệu nếu không xác định chắc chắn sơ đồ chân và mass.
• Bo mạch inverter có tụ lớn tích điện áp cao, cần tuân thủ quy trình xả tụ nếu tiếp cận các khu vực này.
• Chỉ kỹ thuật viên có kinh nghiệm mới được thực hiện đo động; không hướng dẫn người không đủ năng lực.

Tại sao không thể dùng một giá trị điện trở chung cho mọi loại EEV?

Mỗi hãng và model máy lạnh sử dụng động cơ bước với thiết kế, số vòng dây, điện áp và dòng điện khác nhau. Do đó, trị số điện trở cuộn dây EEV không có tiêu chuẩn chung và chỉ có thể xác định chính xác qua Service Manual của model đang kiểm tra.

Đo EEV 5 dây và 6 dây có khác nhau không?

Có. EEV 5 dây thường là động cơ bước với một dây chung và bốn dây pha, còn EEV 6 dây có thể là hai cuộn độc lập với hai dây chung hoặc cấu hình khác. Cách đo và diễn giải kết quả phụ thuộc hoàn toàn vào sơ đồ chân và tài liệu kỹ thuật của từng model.

Nếu không có Service Manual thì có cách nào khác không?

Không khuyến nghị đo kiểm khi thiếu Service Manual. Nếu buộc phải kiểm tra, có thể so sánh với một EEV đang hoạt động tốt trên cùng model, nhưng đây chỉ là giải pháp tình thế, không đảm bảo chính xác và tiềm ẩn rủi ro gây hỏng linh kiện hoặc bo mạch.

• Cách nhận diện EEV, xác định loại và vai trò Service Manual.
• Quy trình đo điện trở cuộn dây và kiểm tra tín hiệu điều khiển một cách an toàn.
• Phân biệt được giới hạn của phép đo điện và lý do không thể kết luận chỉ dựa vào một phép đo.
• Biết khi nào cần kiểm tra đáp ứng cơ khí hoặc chuyển sang chẩn đoán bo mạch.
