Máy giặt không vào điện là một triệu chứng cần được chẩn đoán phân tầng, bắt đầu từ nguồn cấp bên ngoài, đi qua dây dẫn, công tắc an toàn và cuối cùng mới đến bo mạch điều khiển. Quy trình này giúp tránh kết luận sai, đặc biệt là vội vàng cho rằng bo mạch đã hỏng khi chưa loại trừ các nguyên nhân cơ bản. Bài viết này dành cho kỹ thuật viên và người có nền tảng kỹ thuật, yêu cầu tuân thủ nghiêm ngặt các quy tắc an toàn điện. Mọi thao tác đo kiểm bên trong máy giặt phải được thực hiện bởi người có chuyên môn, sau khi đã ngắt hoàn toàn nguồn điện. Nếu phát hiện mùi khét, tia lửa hoặc dấu hiệu rò điện, phải dừng kiểm tra ngay lập tức.
Hiểu đúng hiện tượng trước khi đo
“Không vào điện” ở máy giặt là trạng thái mà máy hoàn toàn không có bất kỳ dấu hiệu nào như đèn báo, màn hình hiển thị hay âm thanh khi đã cắm điện và bấm nút nguồn. Cần phân biệt với các lỗi như máy có nguồn nhưng không chạy chương trình (đèn vẫn sáng), hoặc lỗi chập chờn lúc lên lúc không. Nếu máy vẫn có đèn báo hoặc màn hình sáng nhưng không hoạt động, cần chuyển hướng chẩn đoán sang lỗi điều khiển hoặc cảm biến, không phải lỗi mất nguồn.

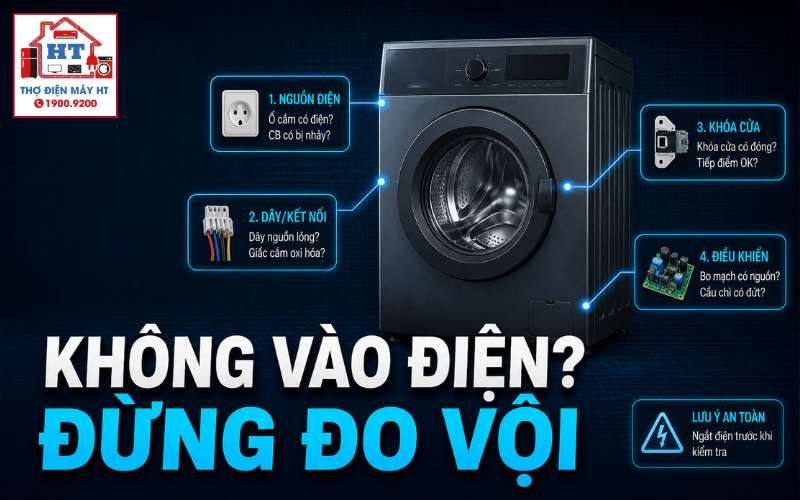

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra nguồn điện bên ngoài (an toàn)
A1. Kiểm tra ổ cắm điện
A2. Kiểm tra cầu dao/Aptomat
Nhánh B — Kiểm tra đường dẫn điện vào máy (chỉ dành cho kỹ thuật viên)
B1. Kiểm tra trực quan dây nguồn và phích cắm
B2. Đo thông mạch dây nguồn
B3. Kiểm tra bộ lọc nhiễu (EMI Filter)
Dừng kiểm tra: Không đo điện sống nếu không có kinh nghiệm và dụng cụ bảo hộ đạt chuẩn.
Nhánh C — Phân tích mạch an toàn và điều kiện khởi động
C1. Vai trò của công tắc cửa (door interlock)
- Giải thích: Công tắc cửa đảm bảo máy chỉ hoạt động khi cửa đóng kín, đặc biệt trên máy cửa trước.
C2. Kiểm tra công tắc cửa
Nhánh D — Khoanh vùng lỗi trên bo mạch điều khiển
D1. Kiểm tra cầu chì trên bo mạch
D2. Quan sát khối nguồn xung (SMPS)
D3. Đo điện áp đầu ra khối nguồn (chỉ kỹ thuật viên)
Dừng kiểm tra: Đo điện sống trên bo mạch cực kỳ nguy hiểm, chỉ thực hiện khi có đủ kinh nghiệm và tài liệu kỹ thuật đúng model.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Bước kiểm tra | Dụng cụ | Điều kiện an toàn | Kết quả đạt | Kết quả không đạt |
|---|---|---|---|---|
| Kiểm tra ổ cắm điện | Bút thử điện, thiết bị khác | Không cần mở máy | Ổ cắm có điện | Ổ cắm không có điện |
| Đo thông mạch dây nguồn | Đồng hồ VOM (Ω) | Rút phích cắm | Thông mạch | Đứt dây |
| Kiểm tra công tắc cửa | Đồng hồ VOM | Rút phích cắm | Tiếp điểm thay đổi đúng | Tiếp điểm không thay đổi |
| Kiểm tra cầu chì bo mạch | Đồng hồ VOM | Rút phích cắm | Cầu chì thông mạch | Cầu chì đứt |
| Đo điện áp đầu ra nguồn | Đồng hồ VOM (DC) | Chỉ kỹ thuật viên, đo điện sống | Có đủ điện áp ra | Mất điện áp ra |
Những lỗi chẩn đoán người mới rất dễ mắc
- Vội kết luận hỏng bo mạch: Bỏ qua kiểm tra nguồn, dây dẫn và công tắc cửa.
- Thay bo mạch mới mà không xác định nguyên nhân: Có thể làm hỏng bo mới nếu lỗi thực sự nằm ở tải hoặc nguồn ngoài.
- Quên kiểm tra aptomat hoặc ổ cắm: Dẫn đến chẩn đoán sai, mất thời gian.
- Không kiểm tra kỹ công tắc cửa: Đặc biệt trên máy cửa trước, công tắc cửa hỏng là nguyên nhân phổ biến gây mất nguồn.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện mùi khét, tia lửa, rò điện hoặc nước gần ổ cắm, phải ngắt nguồn ngay và không tiếp tục kiểm tra.
Cẩn thận: Mọi phép đo điện lưới hoặc đo điện sống trên bo mạch chỉ dành cho kỹ thuật viên có kinh nghiệm, dụng cụ bảo hộ đạt chuẩn và tài liệu kỹ thuật đúng model. Không tự ý mở máy hoặc đo điện nếu không đủ chuyên môn.
Sau bài này bạn phải phân biệt được
- Nhận diện đúng triệu chứng “không vào điện” khác với các lỗi điều khiển hoặc lỗi chập chờn.
- Hiểu đường đi của nguồn điện từ ngoài vào bo mạch máy giặt.
- Biết quy trình chẩn đoán phân tầng: từ nguồn ngoài, dây dẫn, công tắc cửa đến bo mạch.
- Phân biệt các bước kiểm tra an toàn cho người dùng và các bước chỉ dành cho kỹ thuật viên.
- Nhận biết điều kiện phải dừng kiểm tra để đảm bảo an toàn.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thêm về chẩn đoán máy giặt mất nguồn
Tại sao máy giặt Inverter không lên nguồn cũng cần kiểm tra tương tự?
Cấu trúc cấp nguồn cơ bản của máy giặt Inverter vẫn bắt đầu từ nguồn điện lưới, qua dây nguồn, công tắc cửa và vào bo mạch. Dù bo Inverter phức tạp hơn, quy trình kiểm tra phân tầng vẫn áp dụng được để loại trừ các nguyên nhân cơ bản trước khi đi sâu vào bo mạch.
Có thể tự nối tắt công tắc cửa để thử máy không?
Về mặt kỹ thuật có thể nối tắt công tắc cửa để kiểm tra tạm thời, nhưng không được khuyến khích vì sẽ làm mất tính năng an toàn quan trọng của máy. Chỉ nên thực hiện để chẩn đoán, sau đó phải thay thế công tắc đúng chuẩn.
Máy giặt bị sét đánh không lên nguồn có sửa được không?
Máy giặt bị sét đánh thường hỏng nặng ở nhiều vị trí trên bo mạch, việc sửa chữa rất khó và độ ổn định sau sửa thấp. Trong nhiều trường hợp, cần thay bo mạch hoặc thiết bị mới, nhưng vẫn phải kiểm tra kỹ toàn bộ hệ thống trước khi quyết định.
