Cảm biến dòng/quá dòng máy lạnh: cách khoanh vùng lỗi

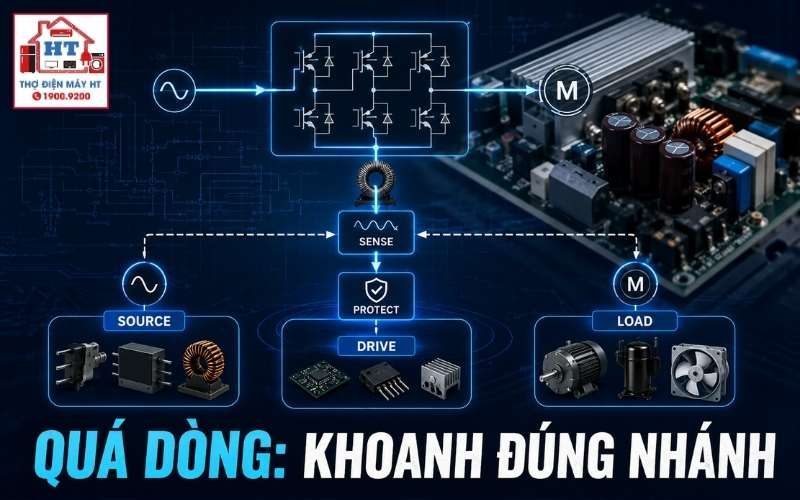

Trên máy lạnh Inverter, cảm biến dòng thường có hai dạng chính: biến dòng (Current Transformer – CT) và điện trở shunt (Shunt Resistor). CT là một vòng xuyến nhỏ, thường có dây pha của máy nén đi xuyên qua; shunt resistor là điện trở công suất rất thấp, hàn trực tiếp trên bo mạch. Cả hai đều nằm ở khu vực bo công suất dàn nóng, trên đường cấp nguồn AC cho cầu diode hoặc DC cho khối IPM/máy nén. Khi kiểm tra, cần xác định đúng loại cảm biến và vị trí trên bo, tránh nhầm lẫn với các linh kiện khác.

Checklist nhận diện:

• CT: Hình tròn, có lỗ xuyên dây, thường ghi rõ thông số trên thân.
• Shunt resistor: Dạng thanh hoặc dẹt, ký hiệu giá trị rất nhỏ (mΩ), hàn sát đường nguồn.

Mạch cảm biến dòng có hai chức năng chính: bảo vệ quá dòng (Over Current Protection – OCP) và cung cấp tín hiệu phản hồi cho vi điều khiển. Khi dòng máy nén vượt ngưỡng an toàn, mạch này sẽ gửi tín hiệu để ngắt hoạt động, bảo vệ máy nén và module công suất (IPM). Ngoài ra, tín hiệu dòng còn giúp vi điều khiển điều chỉnh hiệu suất máy nén phù hợp với tải thực tế, tối ưu hóa vận hành và tiết kiệm điện.

Biểu hiện thường gặp khi có vấn đề ở mạch cảm biến dòng là: máy nén không khởi động, hoặc chỉ chạy vài giây rồi ngắt, lặp lại chu trình. Quạt dàn nóng có thể vẫn hoạt động nhưng block không chạy. Ở một số model Daikin, mã lỗi E6 (máy nén quá dòng) hoặc E5 có thể xuất hiện, trong đó một nguyên nhân được liệt kê là “Cảm biến dòng bị lỗi” (theo tài liệu kỹ thuật S02). Tuy nhiên, mã lỗi này chỉ là điểm xuất phát để khoanh vùng, không phải là kết luận cuối cùng, vì có thể còn do kẹt cơ máy nén, lỗi IPM, van chặn chưa mở, hoặc các nguyên nhân khác.

• Không có giá trị chuẩn chung: Mọi trị số đo phải đối chiếu với service manual đúng model. Không dùng trị số từ máy khác để kết luận.
• Lỗi nhầm lẫn 1: Đổ lỗi cho cảm biến dòng khi thực tế máy nén bị kẹt, mạch bảo vệ hoạt động đúng.
• Lỗi nhầm lẫn 2: Cảm biến tốt nhưng mạch tín hiệu (điện trở, tụ, op-amp) bị lỗi, gây sai lệch tín hiệu về vi điều khiển. Trường hợp này cần phân tích sơ đồ và đo kiểm sâu hơn, không nên tự kết luận khi chưa đủ dữ kiện.

Cảm biến dòng là linh kiện yêu cầu độ chính xác cao. Khi thay thế:

• CT phải đúng tỉ số biến dòng, kích thước và thông số kỹ thuật.
• Shunt resistor phải đúng tuyệt đối giá trị điện trở và công suất.
• Ưu tiên dùng linh kiện chính hãng hoặc từ bo mạch tương đương đã xác minh. Không thay thế chỉ dựa vào hình dáng hoặc trị số ước đoán.

7.1. Làm sao để chắc chắn lỗi do cảm biến dòng chứ không phải do bo mạch?

Chỉ khi đã loại trừ được lỗi tải (máy nén, tụ, nguồn) và đo kiểm cảm biến dòng đạt yêu cầu vật lý, nhưng tín hiệu về vi điều khiển vẫn sai lệch, mới nghi ngờ đến mạch cảm biến hoặc bo mạch. Cần đối chiếu sơ đồ, đo tín hiệu và so sánh với tài liệu kỹ thuật đúng model.

7.2. Có thể bỏ qua mạch bảo vệ này được không?

Không nên và không được phép bỏ qua mạch bảo vệ quá dòng. Việc này sẽ làm mất chức năng bảo vệ máy nén, tăng nguy cơ cháy nổ và hỏng nặng các linh kiện công suất, gây mất an toàn cho thiết bị và người sử dụng.

7.3. Tại sao đo nguội cảm biến thấy bình thường nhưng máy vẫn báo lỗi?

Có thể cảm biến chỉ bị lệch trị số nhỏ, hoặc mạch tín hiệu phía sau (điện trở, tụ, IC) bị lỗi. Ngoài ra, lỗi cũng có thể xuất phát từ phần mềm hoặc vi điều khiển. Khi gặp trường hợp này, cần kiểm tra sâu hơn theo tài liệu kỹ thuật và loại trừ từng khả năng.

• Nhận diện đúng loại cảm biến dòng trên máy lạnh Inverter và vị trí trên bo mạch.
• Hiểu vai trò bảo vệ và feedback của mạch cảm biến dòng.
• Phân biệt được lỗi do tải, cảm biến hay mạch xử lý tín hiệu.
• Biết cách kiểm tra an toàn, điều kiện dừng và không tự ý kết luận khi thiếu dữ liệu.
• Ý thức được tầm quan trọng của việc tra cứu tài liệu kỹ thuật đúng model thay vì đoán mò.
