Mạch drive máy nén inverter là trung tâm điều khiển công suất của máy lạnh inverter, chịu trách nhiệm chuyển đổi và cấp điện 3 pha cho máy nén. Chẩn đoán đúng khối này đòi hỏi kỹ thuật viên phải tuân thủ quy trình kiểm tra an toàn, đo nguội và đo nóng, đồng thời diễn giải kết quả dựa trên từng model cụ thể. Bài viết này cung cấp khung phương pháp luận tổng quát; mọi trị số và điểm đo chi tiết phải đối chiếu với service manual của model đang sửa. Tuyệt đối không đo hoặc thao tác khi chưa xác nhận đã xả tụ DC bus hoàn toàn.
Nhận diện khối công suất (drive) máy nén trên bo mạch dàn nóng
Trên bo mạch dàn nóng máy lạnh inverter, khối drive máy nén thường nằm ở khu vực có các tụ hóa lớn (tụ DC bus), cầu đi-ốt chỉnh lưu và module công suất (IPM) gắn vào phiến tản nhiệt nhôm. Các cổng ra máy nén được ký hiệu U, V, W, thường bố trí gần nhau và nối ra ngoài qua giắc lớn. Việc nhận diện đúng khu vực này là bước đầu tiên để tránh nhầm lẫn với các mạch phụ trợ khác trên bo.
Vai trò và nguyên lý hoạt động của mạch drive inverter
Mạch drive inverter thực hiện quá trình biến đổi điện áp AC lưới (220V) thành điện áp DC cao nhờ khối chỉnh lưu và tụ lọc DC bus. Điện áp DC này được IPM (Intelligent Power Module) chuyển đổi thành điện áp AC 3 pha với tần số và biên độ thay đổi, điều khiển tốc độ máy nén theo yêu cầu làm lạnh. Việc kiểm tra từng khối giúp xác định chính xác vị trí phát sinh lỗi.

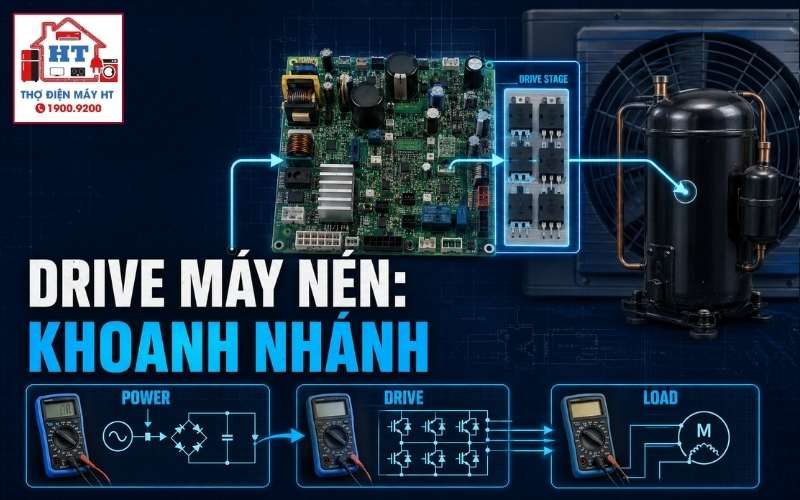

Sơ đồ khối nguyên lý công suất máy nén inverter
- AC lưới → Mạch lọc nhiễu → Cầu đi-ốt chỉnh lưu → Tụ lọc DC bus (P/N) → IPM → Ngõ ra U, V, W → Máy nén
Các dạng lỗi và dấu hiệu liên quan đến mạch drive
- Mất nguồn DC bus: Dàn nóng hoàn toàn im lặng, không có relay đóng, quạt và máy nén không hoạt động.
- Lỗi IPM (chập/nổ): Nhảy CB ngay khi cấp nguồn, hoặc dàn nóng có nguồn nhưng máy nén không chạy, báo lỗi liên quan đến IPM/quá dòng.
- Lỗi mạch điều khiển hoặc mất pha ngõ ra: Máy nén rung lắc bất thường, khởi động rồi dừng ngay, báo lỗi mất đồng bộ pha.
Các triệu chứng này chỉ là cơ sở để hình thành giả thuyết, không thể kết luận linh kiện hỏng nếu chưa có phép đo xác nhận.
Quy trình kiểm tra an toàn và đo nguội
4.1. Đảm bảo an toàn tuyệt đối
Trước khi đo nguội, phải ngắt hoàn toàn nguồn điện, đợi tụ DC bus xả hết điện áp. Dùng đồng hồ đo điện áp giữa hai chân P và N của tụ DC bus, chỉ tiến hành kiểm tra khi điện áp về 0V. Không tuân thủ bước này có thể gây nguy hiểm nghiêm trọng.
4.2. Kiểm tra trực quan
Quan sát kỹ các tụ hóa lớn, IPM và khu vực xung quanh để phát hiện dấu hiệu cháy nổ, phồng rộp, nứt vỡ hoặc vết cháy trên board.
4.3. Đo điện trở các ngõ ra U, V, W
Dùng đồng hồ số ở thang đo diode hoặc điện trở, đo giữa các cặp U-V, V-W, W-U. Giá trị đo phải tương đối cân bằng; nếu một cặp có giá trị thấp bất thường, nghi ngờ chập bên trong IPM hoặc máy nén.
4.4. Đo kiểm tra chạm đất
Đo điện trở giữa từng pha (U, V, W) với mass của máy. Điện trở phải ở mức rất lớn (thường trên hàng trăm kΩ hoặc MΩ). Nếu phát hiện điện trở thấp, cần kiểm tra lại máy nén và module công suất.
Dừng kiểm tra: Nếu phát hiện tụ chưa xả hết điện áp hoặc có dấu hiệu chạm chập, không tiếp tục thao tác cho đến khi xử lý an toàn.
Phép đo nóng: kiểm tra điện áp DC bus và ngõ ra
5.1. Điều kiện đo
Cấp lại nguồn, bật máy ở chế độ làm lạnh, cài đặt nhiệt độ thấp nhất để buộc máy nén hoạt động. Chỉ thực hiện phép đo khi đã xác nhận an toàn và có kinh nghiệm thao tác với điện áp cao.
5.2. Đo điện áp DC bus (P-N)
Dùng đồng hồ số thang đo VDC, que đen ở chân N, que đỏ ở chân P. Nếu có điện áp DC cao (thường khoảng 310VDC với điện lưới 220VAC), khối chỉnh lưu và tụ lọc hoạt động tốt. Nếu điện áp thấp hoặc bằng 0, cần kiểm tra lại cầu chì, chỉnh lưu và tụ lọc.
5.3. Đo điện áp AC ngõ ra U-V-W
Dùng đồng hồ số thang đo VAC, đo giữa các cặp U-V, V-W, W-U khi máy nén đang chạy. Nếu điện áp ở cả 3 cặp cân bằng và thay đổi theo tốc độ máy nén, mạch drive và IPM có khả năng hoạt động tốt. Nếu một cặp có giá trị 0V hoặc rất thấp, nghi ngờ lỗi IPM hoặc mạch điều khiển.
Cẩn thận: Chỉ kỹ thuật viên có kinh nghiệm mới được phép đo nóng trên bo mạch inverter. Luôn sử dụng que đo cách điện tốt, không để chạm chập hoặc thao tác khi tay ướt.
Diễn giải kết quả và các bước chẩn đoán tiếp theo
| Kết quả đo | Diễn giải | Bước tiếp theo |
|---|---|---|
| DC bus OK, ngõ ra U-V-W OK | Mạch drive hoạt động, cần kiểm tra phần cơ và điện máy nén | Kiểm tra điện cơ máy nén |
| DC bus OK, ngõ ra U-V-W mất cân bằng/mất pha | Nghi ngờ lỗi IPM hoặc mạch điều khiển | Chẩn đoán bảo vệ IPM |
| DC bus mất điện áp | Lỗi nguồn đầu vào (cầu chì, chỉnh lưu, tụ lọc) | Kiểm tra nguồn đầu vào, thay thế linh kiện sau khi xác minh |
Những thắc mắc về chẩn đoán mạch drive máy nén
7.1. Tại sao phải đo điện áp DC bus trước khi đo ngõ ra máy nén?
Đo điện áp DC bus giúp xác nhận phần nguồn sơ cấp đã ổn định. Nếu DC bus không có điện áp, mọi phép đo ở ngõ ra đều không có ý nghĩa, vì mạch drive không thể hoạt động khi thiếu nguồn.
7.2. Có thể dùng đồng hồ kim để đo mạch inverter không?
Đồng hồ kim có thể sử dụng để đo nguội (điện trở, thông mạch) và kiểm tra sơ bộ DC bus. Tuy nhiên, để đo điện áp AC ngõ ra U-V-W, nên dùng đồng hồ số để có kết quả chính xác và dễ đọc hơn.
7.3. Nếu đo thấy điện áp ra máy nén cân bằng nhưng máy nén vẫn không chạy thì sao?
Trường hợp này cần kiểm tra điện trở các cuộn dây và tình trạng cơ học của máy nén. Có thể máy nén bị kẹt cơ hoặc đứt cuộn dây, nên tham khảo bài viết kiểm tra điện cơ máy nén máy lạnh để xác minh.
Sau bài này bạn cần phân biệt được
- Nhận diện đúng khối drive máy nén trên bo mạch dàn nóng.
- Hiểu luồng công suất và vai trò từng khối trong mạch drive inverter.
- Phân biệt quan sát, giả thuyết và phép đo xác nhận khi chẩn đoán.
- Thực hiện đúng quy trình kiểm tra an toàn, đo nguội và đo nóng.
- Diễn giải kết quả đo để xác định hướng kiểm tra tiếp theo.
