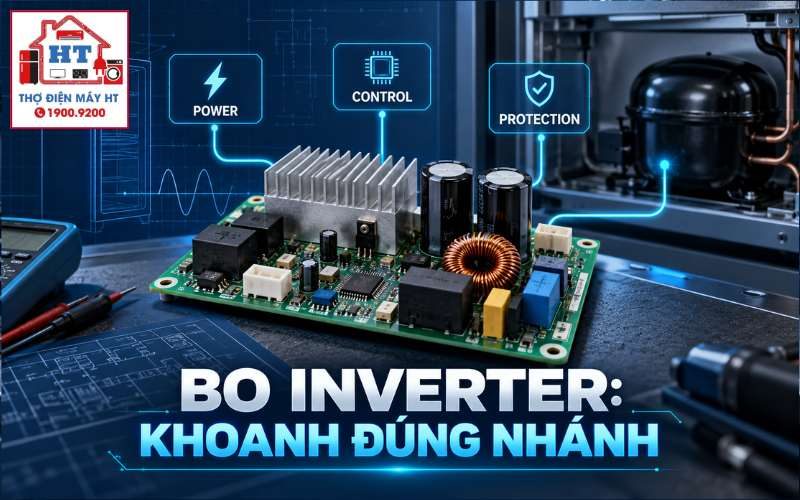

Bo inverter tủ lạnh (bo công suất) là bộ biến tần biến nguồn AC thành DC Bus rồi sinh các xung 3 pha để điều khiển tốc độ máy nén inverter. Trong phạm vi bài này tôi trình bày vai trò khối, sơ đồ khái niệm các khối chức năng và một cây chẩn đoán tuần tự từ kiểm tra an toàn → đo nguội → đo nóng → kiểm tra xung/giao tiếp. Trước khi can thiệp, phải cách ly nguồn và xả tụ DC Bus (tụ lọc có thể giữ điện áp nguy hiểm >300V); không thể khẳng định bo hỏng nếu chưa có phép đo DC Bus, đo cuộn dây máy nén và kiểm tra giao tiếp.
Nhận diện bo inverter và phạm vi cấu trúc trên tủ lạnh
Bo inverter có hai dạng kiến trúc chính; nhận diện đúng giúp chọn phương pháp đo an toàn và tra schematic phù hợp.
1.1. Kiến trúc bo công suất rời (Dedicated Inverter Board)
1.2. Kiến trúc bo điều khiển tích hợp (Main Inverter Integrated Board)
Lưu ý: Trước mọi thao tác mở nắp phải chụp ảnh tem model, vị trí giắc và mã lỗi (nếu có) để tra tài liệu đúng model.
Kỹ thuật tủ lạnh
Vai trò của bo inverter trong chuỗi điều khiển máy nén
Bo inverter nhận lệnh từ bo chính, chuyển nguồn AC sang DC Bus rồi thành sóng PWM 3 pha điều khiển cuộn dây máy nén (inverter). Hiểu luồng lệnh–nguồn giúp khoanh vùng lỗi hợp lý.
- Luồng chính (khái niệm): Bo nguồn lưới → chỉnh lưu & lọc DC Bus → nguồn phụ SMPS → vi điều khiển/driver → IPM → U/V/W → máy nén
- Vì sao kiểm tra: Nếu bo có nguồn phụ nhưng không có xung ra, vấn đề có thể ở khối điều khiển/giao tiếp chứ không phải cuộn công suất.
- Nếu đạt: Nếu nguồn phụ và DC Bus bình thường, tiếp tục đo xung ngõ ra.
- Nếu không đạt: Dừng và xác minh mạch chỉnh lưu, tụ lọc, cầu chì trước khi cấp điện trở lại.
- Điều kiện phải dừng: Quan sát dấu cháy, linh kiện phồng, mùi khét — phải ngắt nguồn ngay.
Tham khảo thêm về máy nén inverter: Máy nén inverter tủ lạnh
Cấu tạo các khối chức năng chính trên bo inverter
Trình bày sơ đồ khối khái niệm để hiểu vì sao từng phép đo cần thiết.
3.1. Khối chỉnh lưu và đường nguồn DC Bus cao áp
3.2. Khối nguồn xung hạ áp phụ trợ (SMPS)
3.3. Module công suất tích hợp (IPM – Intelligent Power Module)
3.4. Khối giao tiếp và mạch bảo vệ dòng quá tải (Shunt/OCP)
Xem thêm về chẩn đoán nguồn: Chẩn đoán nguồn tủ lạnh
Các dạng hư hỏng điển hình (Failure Modes) của bo inverter
Bảng ánh xạ Hiện tượng → Khối nghi ngờ → Dạng hỏng (tham chiếu logic chuẩn, không kết luận thay thế).
| Hiện tượng quan sát | Khối chức năng nghi ngờ | Dạng hỏng cần kiểm tra |
|---|---|---|
| Máy nén nhích rồi ngắt / tủ không chạy | IPM / mạch OCP / giao tiếp | Chập bán dẫn, mạch bảo vệ kích hoạt, mất lệnh |
| Bo có mùi khét hoặc linh kiện phồng | Chỉnh lưu / tụ DC Bus / SMPS | Tụ giảm dung lượng, diode/chỉnh lưu cháy |
| Bo có nguồn phụ nhưng không có xung ra | Vi điều khiển / driver | Lỗi driver, mất xung PWM, hỏng IO |
| Đèn báo lỗi/nháy nhưng không chạy | Giao tiếp / firmware / cảm biến | Lỗi giao tiếp, mô-đun cảm biến hoặc bo chính |
4.1. Sự cố chập khối công suất và nổ mạch bảo vệ đầu vào
4.2. Sự cố mất pha ngõ ra hoặc máy nén khởi động ngắt (Start-up Trip)
4.3. Sự cố gián đoạn giao tiếp giữa bo chính và bo inverter
Xem thêm về lỗi giao tiếp: Chẩn đoán lỗi giao tiếp tủ lạnh
Quy trình chẩn đoán và đo kiểm bo inverter theo từng bước
Cung cấp flow tuần tự từ đo nguội đến đo nóng; mỗi checkpoint nêu rõ lý do và hướng tiếp.
5.1. Bước 1: Kiểm tra an toàn tĩnh và đo nguội trở kháng IPM
Cẩn thận: Xả tụ là bắt buộc; tụ có thể giữ điện dù đã rút phích.
5.2. Bước 2: Kiểm tra nguồn DC Bus và nguồn thứ cấp
5.3. Bước 3: Đo xung điều khiển và cân bằng 3 pha ngõ ra
Tham khảo quy trình đo kiểm chi tiết: Quy trình đo kiểm tủ lạnh
Tiêu chí đánh giá, diễn giải kết quả đo và sai lầm chẩn đoán dễ mắc
Mục tiêu: tránh nhảy đến thay bo khi nguyên nhân thực tế là cuộn máy nén hỏng hoặc dây dẫn bị lỗi.
6.1. Phân biệt hỏng máy nén kẹt cơ và hỏng tầng công suất bo mạch
6.2. Các sai lầm đo kiểm khiến kỹ thuật viên chẩn đoán sai
- Sai lầm: Thay bo ngay khi tủ không chạy mà không kiểm tra cuộn lốc.
- Sai lầm: Đo xung bằng VOM kim thay cho oscilloscope dẫn đến bỏ sót rusi sóng.
- Sai lầm: Không xả tụ trước khi đo nguội → rủi ro an toàn và đo sai.
- Khắc phục: Luôn theo thứ tự đo nguội → đo nguồn → đo xung/giao tiếp → kiểm tra lốc.
Nguyên tắc tương thích khi thay thế và ranh giới an toàn kỹ thuật
Thay bo inverter chỉ khi đã xác minh tương thích phần cứng và giao thức điều khiển.
7.1. Điều kiện tương thích phần cứng và giao thức điều khiển
7.2. Ranh giới an toàn điện áp và quy định xả tụ bắt buộc
Dừng kiểm tra: Mọi thao tác đo nóng phải do TECHNICIAN thực hiện với găng tay cách điện, kính bảo hộ và dụng cụ cách ly.
Giải đáp thắc mắc kỹ thuật về bo inverter tủ lạnh
8.1. Vì sao máy nén nhích quay rồi ngắt sau vài giây dù bo inverter vẫn có nguồn?
Máy nén nhích rồi ngắt là dấu hiệu bảo vệ: có thể do bo phát hiện dòng vượt ngưỡng (OCP), rò điện ở cuộn lốc hoặc mạch bảo vệ nhiệt. Tránh cấp điện thử lặp lại; thực hiện đo nguội cuộn dây, kiểm tra xung điều khiển cân bằng giữa 3 pha, và đọc mã lỗi/đèn báo để khoanh vùng. Chỉ khi các phép đo cho phép mới có thể quyết định thay bo hoặc kiểm tra máy nén.
8.2. Có thể dùng đồng hồ VOM kim thường để kiểm tra xung ngõ ra 3 pha không?
VOM kim không thay thế oscilloscope; nó chỉ cho giá trị trung bình hoặc hiện tượng rung kim, dễ bỏ sót dạng sóng PWM và sự lệch pha. Để kiểm tra xung cần oscilloscope hoặc logic analyzer; nếu không có, dùng phương pháp tải giả an toàn để quan sát phản ứng lốc, nhưng thao tác này chỉ dành cho kỹ thuật viên có kinh nghiệm.
8.3. Tại sao trước khi thay bo inverter mới bắt buộc phải đo cuộn dây máy nén?
Nếu cuộn dây máy nén bị kẹt, rò hoặc ngắn mạch thì bo mới sẽ hỏng ngay khi kích lên, dẫn đến lặp hỏng. Vì vậy phải đo và so sánh sự cân bằng giữa ba cuộn (U/V/W) và kiểm tra cách điện so với vỏ trước khi lắp bo thay thế.
8.4. Khi nào phải dừng và tìm schematic model trước khi tiếp tục đo?
Nếu không xác định được pinout, điểm đo hoặc phát hiện cấu trúc bo tích hợp/phức tạp, phải dừng và thu thập tem model, ảnh mã lỗi và schematic/chế độ service chính hãng. Tiếp tục đo mà không có tài liệu có thể gây nhầm lẫn chân đo hoặc làm hỏng linh kiện.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Bỏ qua kiểm tra cuộn máy nén trước khi thay bo.
- Sai lầm: Dùng VOM thay cho oscilloscope để kiểm tra xung PWM.
- Sai lầm: Không xả tụ DC Bus trước khi chạm vào bo.
- Sai lầm: Thay bo dựa trên hình dạng/kiểu chân cắm mà không xác minh giao thức.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện mùi khét, linh kiện phồng, tia lửa hoặc tụ DC Bus chưa xả → ngắt nguồn ngay và xử lý an toàn.
Cẩn thận: Đo xung và đo DC Bus chỉ do TECHNICIAN; cần PPE: găng cách điện, kính bảo hộ, thiết bị xả tụ và oscilloscope có probe đúng cách.
Sau bài này bạn phải phân biệt được
- Bản đồ khối chức năng của bo inverter và vị trí kiểm tra ưu tiên.
- Khi nào đo nguội đủ bằng chứng để tiến đo nóng.
- Cách phân biệt hỏng bo công suất và hỏng máy nén cơ học.
- Ranh giới an toàn: xả tụ, đo nóng chỉ do kỹ thuật viên có đồ bảo hộ.
