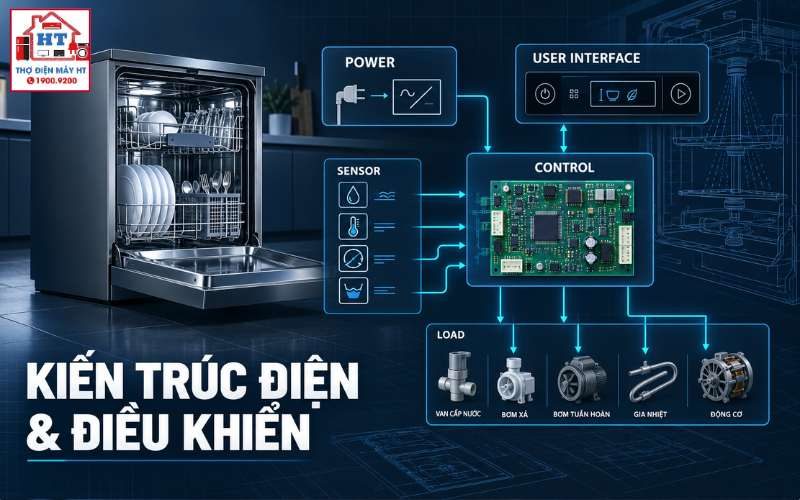

Kiến trúc điện máy rửa bát: từ nguồn, cảm biến đến tải

Máy rửa bát gia dụng phân thành các khối chính có ranh giới chức năng rõ: Khối nguồn & phân phối công suất (mạch lọc, cầu chì, contactor/rơ-le/triac), Bo nguồn hạ áp (SMPS/linear regulator), Bo điều khiển trung tâm (vi điều khiển, I/O, driver), Bo giao diện người dùng (phím, màn hình, LED), Mạng cảm biến (mức nước, phao, cảm biến nhiệt, lưu lượng), và các tải chấp hành (bơm tuần hoàn, bơm xả, van cấp, thanh gia nhiệt, quạt sấy).

Lưu ý: vị trí vật lý các bo và cụm cơ khí khác nhau theo model (độc lập, âm tủ, BLDC/Inverter). Xem thêm cấu tạo máy rửa bát để đối chiếu phần cơ khí và bố trí.

Mục tiêu: hiểu đường đi năng lượng từ phích cắm tới từng tải và tới bo điều khiển.

Cảnh báo: tụ lọc trên mạch sơ cấp có thể giữ điện tích; thao tác mở vỏ liên quan đến mạch nguồn là chỉ dành cho kỹ thuật viên được đào tạo. Không đo lường ở các điểm sống khi máy đang kín nắp hoặc có nước gần đó.

Tín hiệu người dùng và trạng thái truyền giữa bo UI và bo chính qua một đường cáp (cáp bẹ/bó dây) thường xuyên chịu uốn gập tại bản lề cửa; lỗi vật lý tại đó là nguyên nhân phổ biến của mất giao tiếp.

Luồng lệnh và phản hồi

UI Board → (cáp giao tiếp) → Main Board → xử lý chu trình → xuất lệnh điều khiển tải → Main Board gửi trạng thái/ mã lỗi → UI hiển thị.

Tuyến cáp bản lề và rủi ro cơ học

Cáp giao tiếp bản lề → có nguy cơ đứt gãy/vỡ vỏ cách điện theo thời gian.

Khi kiểm tra đường giao tiếp, ngắt nguồn trước khi mở nắp cánh cửa; các phép đo dấu hiệu đứt/mất tín hiệu phải bắt đầu bằng quan sát cơ học cáp rồi đo tiếp bằng đồng hồ số ở trạng thái phù hợp.

Tham khảo kỹ hơn mô tả giao tiếp giữa bo chính và bo hiển thị: Giao tiếp bo chính — bo hiển thị máy rửa bát.

Chu trình vận hành được thực hiện theo trạng thái tuần tự (state machine): từ khởi động → xả cạn → nạp nước định lượng → rửa tuần hoàn & gia nhiệt → xả → tráng → sấy → kết thúc. Mỗi bước yêu cầu điều kiện phản hồi từ cảm biến trước khi chuyển sang bước tiếp theo (ví dụ: mức nước, cảm biến nhiệt độ).

4.1 Giai đoạn khởi động và xả cạn

Kiểm soát xả ban đầu để loại bỏ nước còn lại; bo chính xác minh phao đáy trước khi mở van cấp.

4.2 Giai đoạn nạp nước và rửa chính

Bo chính mở van cấp khi nhận đủ điều kiện; bơm tuần hoàn chạy theo lệnh MCU; thanh gia nhiệt chỉ được cấp khi cảm biến báo đủ nước (ngăn đốt khô).

4.3 Giai đoạn xả & sấy

Sau xả, bo có thể kích hoạt chế độ sấy (gia nhiệt hoặc quạt đối lưu), tùy model; một số model có mở hé cửa để hỗ trợ thoát ẩm.

Điều quan trọng: không giả lập điều kiện cảm biến (bypass) để ép thiết bị chạy — thao tác đó tiềm ẩn nguy cơ cháy/mất an toàn.

Các kênh bảo vệ gồm công tắc cửa, phao chống tràn đáy (aquastop), cảm biến mức/lưu lượng, NTC đo nhiệt độ và rơ-le nhiệt bảo vệ. Khi một kênh kích hoạt, bo chính điều chỉnh luồng năng lượng hoặc đưa thiết bị về trạng thái an toàn.

Dừng kiểm tra: không đấu nối tắt (bypass) các mạch bảo vệ để thử thiết bị. Nếu phát hiện khói, mùi khét hoặc CB nhảy lặp lại — ngắt nguồn và dừng mọi kiểm tra điện.

Mục tiêu: tách lỗi theo tầng — Nguồn → Bo điều khiển → Dây/ giao tiếp → Cảm biến → Tải.

Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra

• Nếu máy không vào nguồn: → kiểm tra nguồn vào/phích cắm/CB → nếu OK → kiểm tra bo nguồn hạ áp (chỉ dành cho kỹ thuật viên).
• Nếu mất giao diện/không nhận phím: → kiểm tra cáp bản lề và kết nối UI → nếu cáp nguyên vẹn → kiểm tra tín hiệu giao tiếp từ bo chính.
• Nếu tải (van/bơm/đốt) không chạy khi chu trình yêu cầu: → đo điện áp tại giắc tải khi bo phát lệnh → nếu có điện áp → kiểm tra linh kiện tải; nếu không có → kiểm tra driver trên bo chính.
• Nếu báo tràn hoặc bơm xả liên tục: → kiểm tra phao đáy và đường ống xả, sau đó kiểm tra logic bo chính.

Nhánh A — Kiểm tra van cấp nước (ví dụ điển hình)

A1. Kiểm tra: đo điện áp AC tại giắc van khi bo phát lệnh.

• Vì sao: phân biệt giữa bo không xuất lệnh và van kẹt/hỏng.
• Nếu đạt (có điện áp): kiểm tra điện trở cuộn van và cơ cấu cơ học; có thể thay van nếu cuộn đứt hoặc kẹt.
• Nếu không đạt (không có điện áp): kiểm tra điều kiện cảm biến (mức nước, phao) và driver trên bo chính.
• Điều kiện phải dừng: đo điện áp sống chỉ dành cho kỹ thuật viên; ngắt nguồn khi thay giắc/đấu nối.

Nhánh B — Kiểm tra giao tiếp UI

B1. Kiểm tra: quan sát và đo thông mạch cáp bản lề, thử nối tạm bo UI khi an toàn.

• Vì sao: các lỗi hiển thị/mất lệnh thường do đứt cáp bản lề.
• Nếu đạt (cáp nguyên): kiểm tra tín hiệu logic giữa UI và Main (sóng/bit hoặc đường TX/RX, nếu có tài liệu).
• Nếu không đạt: thay hoặc sửa cáp/giắc; tránh kéo/ép dây trong thao tác.
• Điều kiện phải dừng: ngắt nguồn trước khi tháo ốp cánh cửa.

Chú ý: mọi phép đo trên bo mạch hoặc chân tải sống phải được thực hiện bởi kỹ thuật viên sử dụng dụng cụ an toàn (đồng hồ CAT II/CAT III, găng cách điện nếu cần).

Tham khảo phương pháp kiểm tra bo/tải chi tiết: Phương pháp chẩn đoán bo mạch hay tải trên máy rửa bát.

• Phân tầng kiến trúc: nguồn AC vs. nguồn DC/logic vs. tải công suất.
• Khi một tải không chạy: biết cách xác minh bo có phát lệnh hay không trước khi kết luận linh kiện tải hỏng.
• Các kênh an toàn phần cứng (phao, công tắc cửa, rơ-le nhiệt) và lý do không được bypass.
• Các điểm kiểm tra an toàn: đo điện áp tại giắc tải, kiểm tra thông mạch cáp bản lề, quan sát cơ học trước khi đo.

8.1 Bo điều khiển máy rửa bát đóng ngắt tải AC bằng rơ-le cơ hay triac?

Câu trả lời: Cả hai giải pháp đều được sử dụng tùy thiết kế: rơ-le cơ (electromechanical relay) thường dùng cho tải có khởi động/nhiễu thấp hoặc khi cần cách ly galvani rõ rệt; triac/solid-state switch dùng cho điều khiển không gây tiếng ồn và kích thước nhỏ hơn. Việc xác định loại trên máy cụ thể cần quan sát bo hoặc tham chiếu service manual của model đó. Thao tác trên mạch công suất luôn là “chỉ dành cho kỹ thuật viên”.

8.2 Sự khác nhau cơ bản giữa kiến trúc dùng động cơ AC và BLDC/Inverter?

Câu trả lời: Máy dùng động cơ AC truyền thống điều khiển trực tiếp bằng kết nối cơ học và rơ-le/triac, trong khi máy với động cơ BLDC thường có mô-đun nghịch lưu (inverter drive) giữa bo chính và động cơ, cung cấp điều khiển tốc độ và feedback riêng. Sự khác biệt này ảnh hưởng tới luồng tín hiệu và điểm kiểm tra: với BLDC cần kiểm tra mô-đun điều khiển/điện áp trung gian; với AC kiểm tra đường cấp trực tiếp và relay/triac. Xác minh bắt buộc qua tài liệu model.

8.3 Tại sao khi máy rò nước dưới đáy thì hệ thống lại liên tục kích hoạt bơm xả dù đã tắt nguồn bằng phím bấm?

Câu trả lời: Khi phao đáy phát hiện nước, đó là cơ chế an toàn độc lập nhằm ngăn tràn — bo có thể được thiết kế để ưu tiên xả nước trước, hoặc có mạch giữ trạng thái khẩn cấp cho bơm để xử lý rò rỉ. Nếu bơm vẫn chạy sau khi ngắt bằng phím, có thể do trạng thái khẩn cấp chưa được reset, hoặc bo đang trong logic bảo vệ; kiểm tra phao đáy và nguồn cấp van/bo theo quy trình an toàn. Nếu xuất hiện hiện tượng bất thường khác (khói, mùi khét), ngắt nguồn chính và dừng kiểm tra.

8.4 An toàn khi đo điện trên bo nguồn: những bước an toàn cần tuân thủ?

Câu trả lời: Trước hết, ngắt nguồn và khóa điện khi có thể; nếu cần đo điện lưới/điện áp sống thì chỉ kỹ thuật viên có đồ bảo hộ và dụng cụ đo đạt chuẩn (đồng hồ cách điện, găng), giữ dụng cụ vững, tránh chạm tay vào mạch và không làm việc khi có nước. Luôn kiểm tra tem model và service manual để biết điểm đo an toàn; nếu thiếu tài liệu model-specific, dừng và thu thập thông tin trước khi tiếp tục.
