Bơm xả (drain pump) là cụm chấp hành của khối thoát nước trên máy rửa chén; nó hút nước từ hố gom và đẩy ra ống xả theo lệnh từ bo điều khiển. Từ biểu hiện đọng nước hoặc báo lỗi xả, điều chắc chắn là phải kiểm tra cơ học buồng bơm (dị vật, cánh, gioăng) trước khi kết luận lỗi cuộn dây hoặc bo. Kiểm tra an toàn đầu tiên: ngắt hoàn toàn nguồn điện lưới và xả nước còn trong khoang; dừng ngay khi thấy mùi khét, tia lửa hoặc CB nhảy liên tục. Bài viết áp dụng cho máy rửa chén gia dụng nói chung; trị số điện trở/điện áp phải đối chiếu theo nhãn motor hoặc service manual từng model.
Nhận diện và vị trí của bơm xả trong máy rửa chén
Bơm xả thường gắn ở đáy máy, gắn với buồng hứng (sump) và kết nối với ống thoát. Hình thái phổ biến: vỏ nhựa/bằng kim loại, khoang chứa cánh quạt và mở giắc kết nối điện. Khi xác định phần tử:
- Quan sát: chụp ảnh tem nhãn trên thân bơm hoặc tem máy (model, điện áp định danh).
- Giả thuyết ban đầu: nếu thấy nước đọng, khả năng cơ học (kẹt dị vật/van) cao hơn so với hỏng cuộn dây.
- Kiểm tra an toàn: luôn rút phích, đóng van/cách ly nguồn nước trước khi mở tấm đáy hoặc buồng bơm.

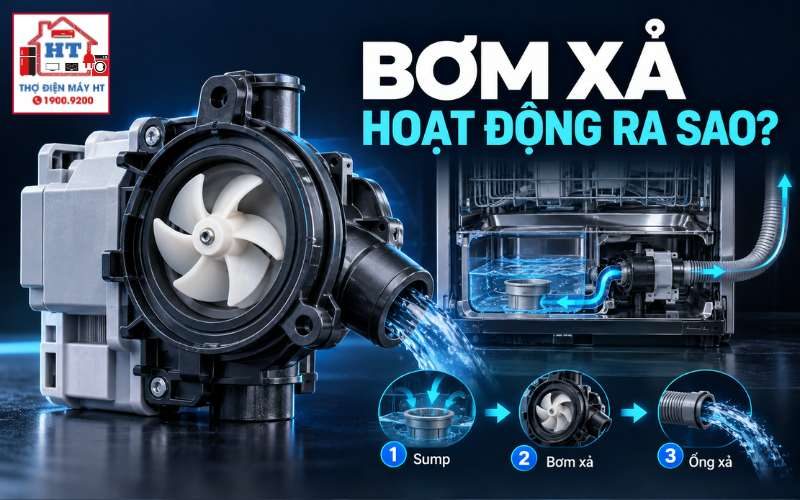

Vai trò trong hệ thống — bản đồ khối và nguyên lý hoạt động
Bơm xả là cơ cấu chấp hành nhận lệnh từ bo điều khiển để tống nước thải ra ngoài.
Luồng thủy lực
Hố gom (sump) → Lưới lọc → Buồng bơm xả (cánh quạt) → Van một chiều → Ống thoát
Luồng điều khiển/điện
Bo điều khiển → Điểm đóng tải (relay/triac/driver) → Giắc cấp điện bơm → Motor bơm
Vì sao hiểu luồng: để phân biệt lỗi do đường thủy (tắc ống/van) với lỗi do điện/điều khiển (không có áp khi lệnh xả).
Cấu tạo chính và ghi nhãn (pinout, nameplate)
Bơm xả thường gồm: vỏ khoang, cánh bơm, trục/ổ chặn, motor (stator/rotor), giắc điện và gioăng làm kín.
- Kiểm tra: tìm nhãn trên thân bơm hoặc tem máy để biết loại motor (AC/BLDC) và điện áp định danh.
- Vì sao: phương pháp đo (nguội hay động) và thắng/lỗi bảo vệ phụ thuộc loại motor.
- Giới hạn thông tin: pinout chi tiết và trị số ôm phải tham chiếu service manual hoặc datasheet của part; không dùng trị số chung cho mọi model.
Các dạng hư hỏng điển hình của motor bơm xả
Dùng bảng để phân biệt nhanh hư hỏng cơ học và hư hỏng điện:
| Loại hư hỏng | Biểu hiện quan sát | Nguyên nhãn/nguồn cần đối chiếu | Cách xác minh nhanh |
|---|---|---|---|
| Hư hỏng cơ học | Nước đọng, cánh bị kẹt, tiếng va chạm, quay cứng | Hình dạng cánh, khoang sump | Mở buồng, loại bỏ dị vật; quay tay cánh để cảm nhận kẹt/rách |
| Hư hỏng điện | Bơm không quay dù có lệnh; mùi khét, cháy/gỉ tại giắc | Nhãn motor, kiểu motor (AC/BLDC) | Đo trở kháng cuộn dây khi nguội; đo điện áp cấp khi bo kích hoạt |
4.1. Hư hỏng phần cơ khí và kẹt dị vật buồng bơm
4.2. Hư hỏng cuộn dây, chổi quét (nếu có) hoặc mạch kích motor
Quy trình kiểm tra và đo đạc bơm xả — từ ít xâm lấn đến đo động
Tiến hành theo thứ tự: kiểm tra cơ học ngoài → đo nguội (không có nguồn) → đo nóng (khi có lệnh xả). Mỗi bước phải ghi lại quan sát và ảnh tem.
5.1. Kiểm tra cơ học buồng cánh bơm và loại bỏ dị vật
5.2. Kiểm tra nguội: đo trở kháng cuộn stator và cách điện vỏ
5.3. Kiểm tra động: đo điện áp cấp lệnh từ bo điều khiển
Giá trị đo và diễn giải — phân biệt lỗi bơm xả với tắc nghẽn toàn tuyến
Khi bơm có tiếng quay nhưng nước không đi:
- Giả thuyết A: bơm quay nhưng lưu lượng/áp suất không đủ (cánh tuột trục, gãy cánh) → mở buồng kiểm tra cơ.
- Giả thuyết B: bơm tạo áp nhưng đường ống/van một chiều bị tắc hoặc ống bị gấp → kiểm tra ống thoát và điểm xiphon.
- Giả thuyết C: bo điều khiển không phát lệnh (phao/cảm biến mực nước hoặc mạch điều khiển) → kiểm tra đo động.
Để đánh giá toàn tuyến thoát nước (ống, van, độ dốc), tham khảo kiểm tra mở rộng tại bài hướng dẫn hệ thống thoát nước máy rửa bát.
Lưu ý diễn giải: trị số đo điện trở hay điện áp chỉ có ý nghĩa khi so với thông số trên nhãn motor hoặc service manual; thiếu nhãn => không thể khẳng định phần tử theo trị số đo.
Tiêu chuẩn chọn linh kiện thay thế và lưu ý lắp đặt an toàn
Checklist khi thay thế:
- Kiểm tra nhãn: khớp điện áp định danh và kiểu motor (AC/BLDC) trước khi chọn part.
- Cơ khí: khớp ngàm/ổ cài với hố gom; gioăng và O-ring đảm bảo kín.
- Kết nối: giắc phải cùng số chân và chuẩn hóa cách ly.
- Sau lắp: bôi nhẹ mỡ silicon chuyên dụng cho gioăng, vặn ốc đủ lực, kiểm tra không rò nước bằng chương trình ngắn.
Không khuyến nghị dùng bơm từ thiết bị khác nếu không có xác nhận tương thích (kích thước, công suất, kiểu kết nối).
An toàn và điều kiện phải dừng
Dừng kiểm tra: khi thấy khói, mùi khét, tia lửa, CB nhảy liên tục hoặc nước tràn vào vùng nguồn/ổ cắm.
Cẩn thận: đo điện sống chỉ do kỹ thuật viên có dụng cụ cách điện và que đo được bọc; tránh chạm vỏ khi có mạch chưa được nối đất.
- Trang bị cần có: găng tay bảo hộ, kính bảo hộ, đồng hồ vạn năng, que đo bọc cách điện, đèn chiếu sáng.
- Giới hạn thao tác: không tự mở máy âm tủ nếu không có khả năng phục hồi vị trí lắp; không cung cấp hướng dẫn nạp/điều chỉnh cuộn dây cho người không đủ chuyên môn.
- Khi thiếu dữ liệu: nếu không có nhãn hoặc schematics model, dừng và yêu cầu ảnh tem/model để đối chiếu tài liệu kỹ thuật.
Giải đáp thắc mắc kỹ thuật và Sau bài này bạn phải phân biệt được
9.1. Cánh bơm xả quay từng nấc ngắt quãng khi dùng tay xoay — có phải bị kẹt không?
Quan sát: cảm giác nấc khi quay tay có thể là lực hút/nhảy của rotor nam châm vĩnh cửu (trong motor đồng bộ/BLDC). Nếu không có kẹt cơ học, đó là đặc tính bình thường. Nếu phát hiện cản cứng, va chạm hoặc tiếng kim loại, đó là dấu hiệu cơ học cần mở buồng kiểm tra.
9.2. Tại sao bơm xả vẫn kêu nhưng máy không thoát nước?
Giả thuyết: bơm có thể quay nhưng lưu lượng không đạt do gãy cánh, tuột trục, hoặc đường ống/van bị tắc/gấp; cũng có thể do van một chiều dán kín ngược. Kiểm tra cơ học buồng bơm và hành trình ống thoát trước khi thay motor.
9.3. Có thể dùng bơm xả của máy giặt để thay thế cho máy rửa chén không?
Không khuyến nghị: khác biệt về kích thước ngàm, lưu lượng, cấu tạo khoang và vật liệu gioăng làm kín có thể gây rò nước hoặc hiệu suất kém. Chỉ dùng linh kiện thay thế đã xác minh tương thích theo nhãn hoặc catalog nhà sản xuất.
9.4. Nên kiểm tra bo điều khiển khi nào trong chuỗi chẩn đoán?
Kiểm tra bo khi: (1) kiểm tra cơ học cho thấy bơm và cánh bình thường; (2) đo nguội cho thấy cuộn dây thông mạch; nhưng (3) đo động không thấy điện áp cấp khi bo phát lệnh. Khi đó, kiểm tra điểm kích tải (relay/triac) và nguồn cấp đến bo, theo manual model cụ thể.
Sau bài này bạn phải phân biệt được
- Dấu hiệu nào là do dị vật/cơ (mở buồng kiểm tra ngay) và dấu hiệu nào cần đo điện để khẳng định.
- Bước đo nguội vs đo nóng khác nhau về mục tiêu: nguội xác định toàn vẹn cuộn, đo nóng kiểm tra đường tín hiệu/nguồn từ bo.
- Khi nào phải dừng vì rủi ro (mùi khét, tia lửa, rò nước gần nguồn).
Học tiếp theo đường chẩn đoán
- Đọc hướng dẫn kiểm tra toàn tuyến và cấu trúc đường ống tại hệ thống thoát nước máy rửa bát để mở rộng kiểm tra ngoài bơm.
