Bo inverter dàn nóng: kiểm nguồn, drive và mạch bảo vệ

Bo inverter dàn nóng chỉ xuất hiện trên máy lạnh Inverter, khác biệt hoàn toàn với bo dàn lạnh và bo máy mono. Vai trò chính của bo này là nhận lệnh từ dàn lạnh, điều khiển tốc độ máy nén và quạt dàn nóng thông qua thay đổi tần số và điện áp. Mỗi bo inverter được thiết kế riêng cho từng model, không thể thay thế lẫn nhau do khác biệt về firmware và phần cứng. Việc nhận diện đúng model và chassis là điều kiện tiên quyết trước khi tiến hành bất kỳ kiểm tra nào.

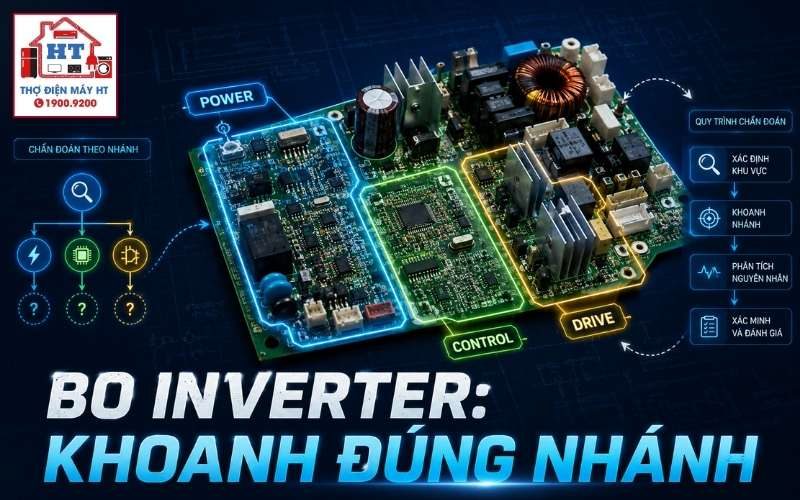

Sơ đồ khối dưới đây giúp kỹ thuật viên định vị nhanh các khu vực cần kiểm tra, không đại diện cho bất kỳ hãng/model cụ thể nào.

3.1 Kiểm tra “nguội” (ngắt điện, xả tụ)

• Đo thông mạch cầu chì.
• Đo diode cầu chỉnh lưu (chiều thuận/ngược).
• Kiểm tra điện trở công suất, NTC xem có cháy/đứt không.

3.2 Kiểm tra “nóng” (chỉ dành cho kỹ thuật viên đủ năng lực)

• Đo điện áp AC sau lọc nhiễu.
• Đo điện áp DC tại hai đầu tụ DC-Link (giá trị tham khảo trong manual, thường ~310VDC nếu không có PFC, cao hơn nếu có PFC).
• Để tìm hiểu sâu về kiểm tra DC-Link, xem thêm chẩn đoán DC-Bus/DC-Link máy lạnh inverter.

Khối IPM là nơi thường xảy ra lỗi nghiêm trọng, chi phí thay thế cao.

4.1 Kiểm tra “nguội”

• Đo trở kháng giữa các chân UVW của IPM với P (dương DC-Link) và N (âm DC-Link). Tham khảo datasheet IPM để biết cách đo đúng.
• Nếu phát hiện ngắn mạch, khả năng IPM đã hỏng.

4.2 Kiểm tra “nóng”

• Đo nguồn cấp cho IPM (Vcc, thường 15V).
• Đo tín hiệu lỗi (FO – Fault Out) từ IPM về MCU.
• Kiểm tra tín hiệu drive từ MCU đến IPM cần máy hiện sóng, chỉ thực hiện khi có kinh nghiệm và tài liệu kỹ thuật.

Khối này là “bộ não” của bo mạch, lỗi thường biểu hiện qua mất giao tiếp hoặc máy không khởi động.

5.1 Kiểm tra nguồn cấp cho vi điều khiển

• Đo điện áp VCC (thường 5V hoặc 3.3V) tại chân MCU, cần có sơ đồ hoặc datasheet.

5.2 Kiểm tra mạch Reset và dao động thạch anh

• Đảm bảo tín hiệu Reset và dao động thạch anh hoạt động, điều kiện cần để MCU làm việc. Đo kiểm này có thể cần máy hiện sóng.

5.3 Kiểm tra đường giao tiếp (Data/Sync)

• Đo điện áp hoặc dạng sóng trên dây tín hiệu nối với dàn lạnh. Giá trị chuẩn phải tham khảo Service Manual.

• Xả tụ DC-Link: Luôn xả tụ bằng bóng đèn sợi đốt hoặc điện trở công suất phù hợp trước khi chạm vào bo mạch.
• Dừng kiểm tra ngay nếu:
  • Không có Service Manual hoặc sơ đồ mạch.
  • Phát hiện cháy nổ, rò rỉ, linh kiện biến dạng.
  • Đo thấy ngắn mạch ở đường nguồn chính.
  • Thiếu dụng cụ bảo hộ (găng tay cách điện, giày bảo hộ).

7.1 Vì sao bắt buộc phải có Service Manual?

Các giá trị điện áp, điểm đo, trình tự kiểm tra và ý nghĩa mã lỗi là độc quyền cho từng model. Đo sai điểm có thể gây hỏng bo mạch hoặc nguy hiểm cho người đo.

7.2 Khối nào trên bo inverter dàn nóng nguy hiểm nhất khi đo “nóng”?

Khối nguồn đầu vào và DC-Link là nơi có điện áp DC cao (trên 300V), nguy cơ điện giật và cháy nổ rất lớn.

7.3 Có thể sửa bo inverter mà không cần thay IPM không?

Có thể, nếu lỗi nằm ở các khối khác như nguồn cấp, mạch điều khiển, cảm biến. Nếu xác định IPM lỗi (chập, nổ) thì bắt buộc phải thay thế.

• Phân biệt được các khối chức năng chính trên bo inverter dàn nóng.
• Hiểu vì sao phải kiểm tra theo trình tự: nguồn → công suất → điều khiển → giao tiếp.
• Biết các điều kiện bắt buộc phải dừng kiểm tra vì an toàn.
• Nhận thức được tầm quan trọng của Service Manual và tài liệu đúng model khi đo kiểm.
