Mã lỗi Mitsubishi Electric: tra theo model/series

Mitsubishi Electric sản xuất nhiều dòng máy lạnh: dân dụng treo tường, thương mại âm trần/áp trần, và hệ thống trung tâm VRF (City Multi). Mỗi dòng sử dụng bo mạch, cảm biến và logic điều khiển khác nhau, dẫn đến hệ thống báo lỗi và ý nghĩa mã lỗi hoàn toàn không tương thích chéo. Ví dụ, số lần nháy của đèn Timer trên máy dân dụng có thể mang ý nghĩa khác hẳn so với máy âm trần hoặc trung tâm. Nếu áp dụng sai bảng mã, kỹ thuật viên dễ chẩn đoán nhầm, dẫn đến sửa chữa sai hướng hoặc thay linh kiện không cần thiết.

2.1. Hệ thống báo lỗi bằng đèn nháy (LED Indicators)

Dòng máy lạnh dân dụng treo tường thường không có màn hình hiển thị mã lỗi mà sử dụng đèn báo (Power, Timer, Run) trên dàn lạnh. Khi có sự cố, một hoặc nhiều đèn sẽ nháy theo chu kỳ nhất định. Kỹ thuật viên cần quan sát kỹ vị trí đèn, đếm số lần nháy trong một chu kỳ và ghi lại. Ý nghĩa của số lần nháy này phải được tra cứu trong service manual đúng model; không có quy tắc chung cho mọi máy.

2.2. Hệ thống báo lỗi bằng mã trên remote control

Một số model cho phép kiểm tra lỗi bằng remote, thường qua tổ hợp phím hoặc chế độ test đặc biệt. Khi kích hoạt, remote sẽ hiển thị mã lỗi dạng số hoặc ký tự. Tuy nhiên, không phải mọi remote hoặc model đều hỗ trợ chức năng này. Cần xác minh trong tài liệu kỹ thuật hoặc hướng dẫn sử dụng của từng model.

2.3. Hệ thống báo lỗi trên bộ điều khiển có dây và hệ thống trung tâm

Các dòng máy thương mại (âm trần, áp trần) và hệ thống trung tâm VRF sử dụng bộ điều khiển có dây (như PAR-40MAA). Lỗi được hiển thị dưới dạng mã chữ/số (ví dụ: U1, E6, 1102) trên màn hình LCD. Các mã này chỉ áp dụng cho hệ thống có bộ điều khiển tương thích và không dùng cho máy dân dụng thông thường.

Mitsubishi Electric và Mitsubishi Heavy Industries là hai công ty hoàn toàn riêng biệt, dù cùng thuộc tập đoàn Mitsubishi. Logo, thiết kế sản phẩm, công nghệ và hệ thống mã lỗi của hai hãng này không giống nhau. Kỹ thuật viên tuyệt đối không được dùng tài liệu, bảng mã lỗi hoặc quy trình chẩn đoán của Mitsubishi Heavy cho máy Mitsubishi Electric và ngược lại. Việc nhầm lẫn này có thể dẫn đến chẩn đoán sai và gây hư hại cho thiết bị.

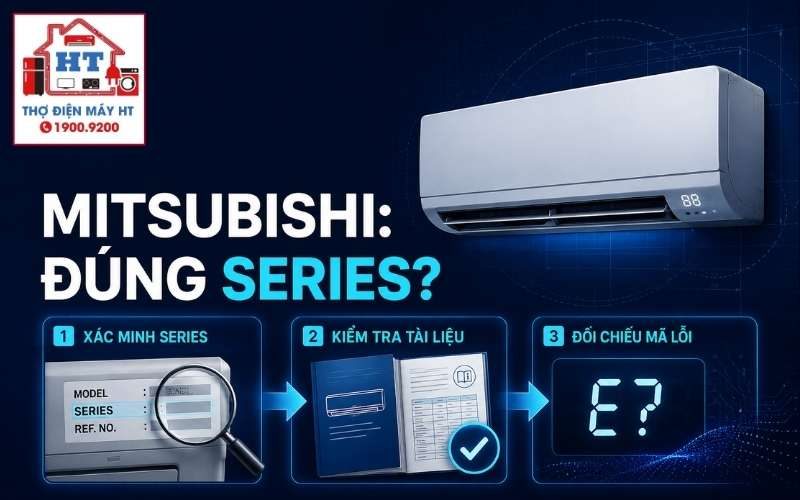

1. Xác định chính xác model: Tìm tem thông số trên dàn lạnh và dàn nóng, chụp ảnh lại để đối chiếu.
2. Quan sát và ghi nhận lỗi: Ghi lại hiện tượng (đèn nào nháy, số lần nháy, mã lỗi trên remote hoặc bộ điều khiển).
3. Tìm tài liệu kỹ thuật (service manual): Sử dụng model đã xác định để tìm đúng tài liệu kỹ thuật.
4. Đối chiếu mã lỗi: Tra cứu mã lỗi đã ghi nhận trong tài liệu của model đó, không dùng bảng mã từ nguồn không chính thức.
5. Thực hiện chẩn đoán phân nhánh: Làm theo cây chẩn đoán (fault tree) mà tài liệu kỹ thuật cung cấp cho mã lỗi đó.

Mã lỗi chỉ giúp khoanh vùng sự cố, không xác định chính xác linh kiện hỏng. Ví dụ, mã lỗi liên quan đến cảm biến dàn lạnh có thể do cảm biến hỏng, dây tín hiệu đứt, hoặc lỗi trên bo mạch xử lý. Việc thay thế linh kiện chỉ dựa vào mã lỗi mà không qua các phép đo xác minh là thiếu chuyên nghiệp và có thể không giải quyết được vấn đề. Kỹ thuật viên cần thực hiện các phép đo, kiểm tra thực tế theo hướng dẫn của tài liệu kỹ thuật để xác nhận nguyên nhân.

• Luôn ngắt nguồn điện (tắt CB/aptomat) trước khi mở vỏ máy hoặc kiểm tra các kết nối điện.
• Cảnh báo về các khu vực nguy hiểm: tụ điện cao áp trên bo mạch dàn nóng, điện áp AC đầu vào, các bộ phận chuyển động như quạt.
• Chỉ kỹ thuật viên có đủ trình độ và dụng cụ bảo hộ mới được phép đo kiểm trên bo mạch đang có điện.
• Điều kiện phải dừng: Ngừng kiểm tra ngay nếu phát hiện mùi khét, tia lửa, dấu hiệu rò điện, hoặc không chắc chắn về các bước tiếp theo.

7.1. Làm gì khi tem model trên máy bị mờ hoặc mất?

Nếu tem model bị mờ hoặc mất, hãy kiểm tra lại hóa đơn mua hàng, sổ bảo hành, hoặc liên hệ đại lý phân phối chính hãng để xác minh thông tin. Trong trường hợp không thể xác định model, không nên tự ý tra cứu mã lỗi hoặc sửa chữa.

7.2. Máy không báo lỗi nhưng chạy không lạnh thì kiểm tra từ đâu?

Trước tiên, kiểm tra chế độ vận hành (đã chọn chế độ làm lạnh chưa), nhiệt độ cài đặt, lưới lọc gió, và đảm bảo dàn nóng thông thoáng. Nếu các yếu tố này bình thường mà máy vẫn không lạnh, cần liên hệ kỹ thuật viên để kiểm tra sâu hơn.

7.3. Có thể dùng chung remote của các model Mitsubishi Electric khác nhau không?

Một số chức năng cơ bản của remote có thể hoạt động trên nhiều model, nhưng các chức năng chẩn đoán hoặc nâng cao (như kiểm tra mã lỗi) có thể không tương thích. Luôn ưu tiên sử dụng remote đúng model để đảm bảo đầy đủ tính năng.

• Không có bảng mã lỗi chung cho mọi máy lạnh Mitsubishi Electric; phải xác định đúng model và loại máy.
• Hệ thống báo lỗi có thể là đèn nháy, mã trên remote hoặc mã trên bộ điều khiển có dây, tùy từng dòng sản phẩm.
• Không được nhầm lẫn giữa Mitsubishi Electric và Mitsubishi Heavy Industries.
• Mã lỗi chỉ là điểm xuất phát cho quá trình chẩn đoán, không phải kết luận cuối cùng.
• Luôn tuân thủ quy tắc an toàn khi kiểm tra và dừng lại nếu không chắc chắn về dữ liệu hoặc gặp rủi ro.

Bài viết này không cung cấp bảng mã lỗi đầy đủ cho mọi model máy lạnh Mitsubishi Electric mà hướng dẫn quy trình xác định đúng hệ thống báo lỗi và cách tra cứu an toàn, chính xác theo từng model/series.
