Cảm biến nhiệt độ đẩy máy nén: chẩn đoán theo model

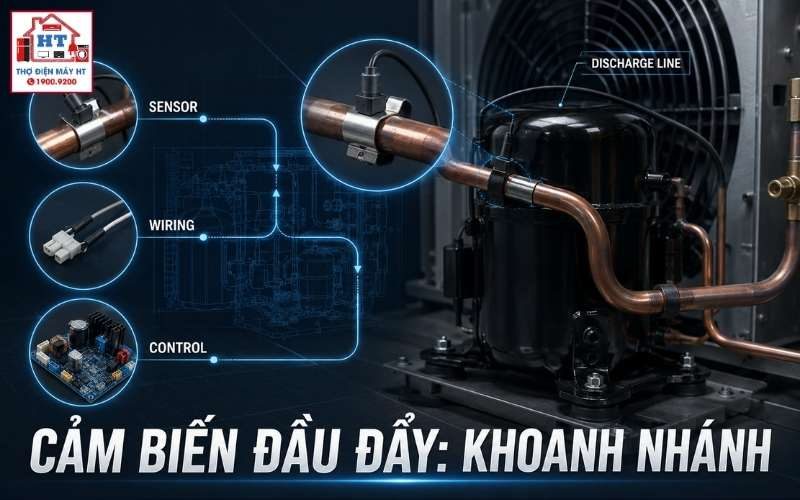

Cảm biến nhiệt độ đẩy (discharge sensor) thường là một đầu dò kim loại nhỏ, gắn chặt vào ống đồng ngay sau đầu ra của máy nén trong dàn nóng máy lạnh. Vai trò chính của cảm biến này là bảo vệ máy nén khỏi quá nhiệt: khi nhiệt độ khí gas đẩy ra tăng cao, điện trở cảm biến thay đổi, báo về vi xử lý để ngắt máy nén, tránh hư hỏng nặng. Cần phân biệt cảm biến này với cảm biến nhiệt độ dàn nóng (coil sensor) và cảm biến môi trường ngoài trời (ambient sensor), vì mỗi loại có vị trí và chức năng riêng trong hệ thống.

Cảm biến nhiệt độ đẩy máy nén là một điện trở nhiệt (thermistor), đa số là loại NTC (Negative Temperature Coefficient). Đặc điểm của NTC là điện trở giảm khi nhiệt độ tăng. Cảm biến thường có hai dây, không phân biệt cực tính khi đo điện trở. Bo mạch điều khiển sẽ đọc giá trị điện trở này để xác định nhiệt độ thực tế tại đầu đẩy máy nén.

Một số model máy lạnh sẽ báo mã lỗi trực tiếp khi cảm biến nhiệt độ đẩy gặp sự cố, ví dụ mã P8 trên một số model Reetech. Ngoài ra, các triệu chứng gián tiếp có thể bao gồm: máy nén chạy một lúc rồi ngắt liên tục, báo lỗi quá nhiệt máy nén dù thực tế không quá nóng, hoặc máy không khởi động được máy nén và báo lỗi chung chung. Tuy nhiên, các triệu chứng này chỉ là giả thuyết và cần đo kiểm để xác nhận, không nên kết luận cảm biến hỏng chỉ dựa vào biểu hiện bên ngoài.

4.1. Bước 1: Ngắt hoàn toàn nguồn điện

Kiểm tra: Tắt CB/aptomat, xác nhận không còn điện tại dàn nóng trước khi thao tác.
Vì sao: Đảm bảo an toàn tuyệt đối, tránh nguy cơ điện giật hoặc hư hỏng bo mạch.

4.2. Bước 2: Tháo giắc cắm cảm biến

Kiểm tra: Tháo giắc cảm biến nhiệt độ đẩy khỏi bo mạch điều khiển.
Vì sao: Đo ngoài mạch giúp loại trừ ảnh hưởng của mạch phân áp hoặc linh kiện khác.

4.3. Bước 3: Đo điện trở cảm biến

Kiểm tra: Dùng đồng hồ vạn năng ở thang đo Ohm (Ω), đo giữa hai chân cảm biến.
Vì sao: Xác định cảm biến còn thông mạch, bị đứt (OL) hay chập (0 Ω).

4.4. Bước 4: Ghi nhận trị số và nhiệt độ

Kiểm tra: Ghi lại giá trị điện trở đo được và nhiệt độ môi trường tại vị trí cảm biến (dùng nhiệt kế).
Vì sao: Trị số điện trở phải được đối chiếu với bảng R/T của đúng model để xác định cảm biến còn tốt hay sai trị số.

6.1. Kiểm tra dây dẫn

Kiểm tra: Đo thông mạch (continuity) từ giắc cắm cảm biến về đến chân cắm trên bo mạch.
Vì sao: Loại trừ khả năng dây dẫn bị đứt, lỏng hoặc tiếp xúc kém gây báo lỗi giả.
Nếu đạt: Dây dẫn thông mạch, chuyển sang kiểm tra bo mạch.
Nếu không đạt: Sửa hoặc thay dây dẫn trước khi thay cảm biến.

6.2. Giả thuyết lỗi bo mạch

Kiểm tra: Nếu cảm biến tốt, dây dẫn thông mạch mà máy vẫn báo lỗi, nghi ngờ mạch đọc tín hiệu trên bo điều khiển bị lỗi.
Vì sao: Mạch phân áp hoặc vi xử lý không nhận đúng tín hiệu từ cảm biến sẽ báo lỗi dù cảm biến còn tốt.
Điều kiện phải dừng: Việc sửa chữa bo mạch yêu cầu chuyên môn sâu, chỉ kỹ thuật viên đủ năng lực mới thực hiện.

7.1. Có thể dùng cảm biến của hãng khác thay thế không?

Không nên, vì mỗi model có bảng R/T riêng. Thay cảm biến không đúng part number sẽ khiến bo mạch đọc sai nhiệt độ, dẫn đến máy hoạt động sai hoặc báo lỗi.

7.2. Nếu không tìm được service manual thì làm thế nào?

Việc chẩn đoán sẽ thiếu chính xác. Có thể thử so sánh với một cảm biến mới đúng model, hoặc dựa vào kinh nghiệm, nhưng độ tin cậy không cao. Tốt nhất vẫn là tìm bằng được tài liệu kỹ thuật.

7.3. Mã lỗi P8 có chắc chắn là hỏng cảm biến không?

Mã lỗi P8 (trên một số model) chỉ ra sự cố liên quan đến cảm biến nhiệt độ đẩy. Nguyên nhân có thể là cảm biến hỏng, đứt dây dẫn hoặc lỗi bo mạch. Cần đo kiểm để xác nhận nguyên nhân gốc.

• Vị trí, vai trò và cấu tạo cơ bản của cảm biến nhiệt độ đẩy máy nén.
• Quy trình đo kiểm an toàn, cách ghi nhận và đối chiếu trị số điện trở với bảng R/T.
• Phân biệt lỗi cảm biến, lỗi dây dẫn và lỗi bo mạch dựa trên kết quả đo kiểm.
• Hiểu giới hạn khi thiếu tài liệu kỹ thuật hoặc bảng R/T của đúng model.
